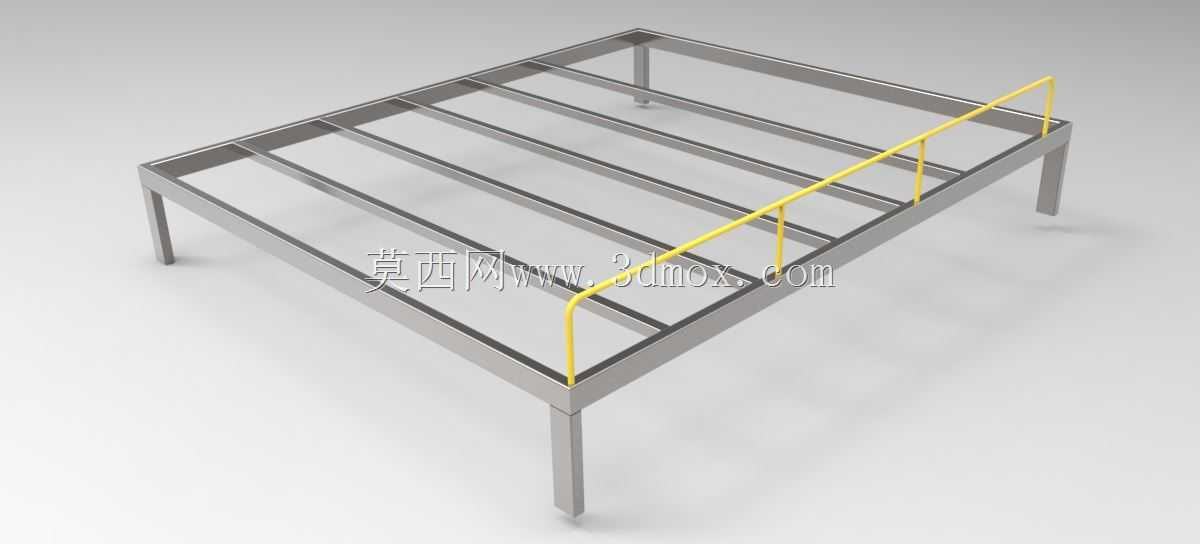

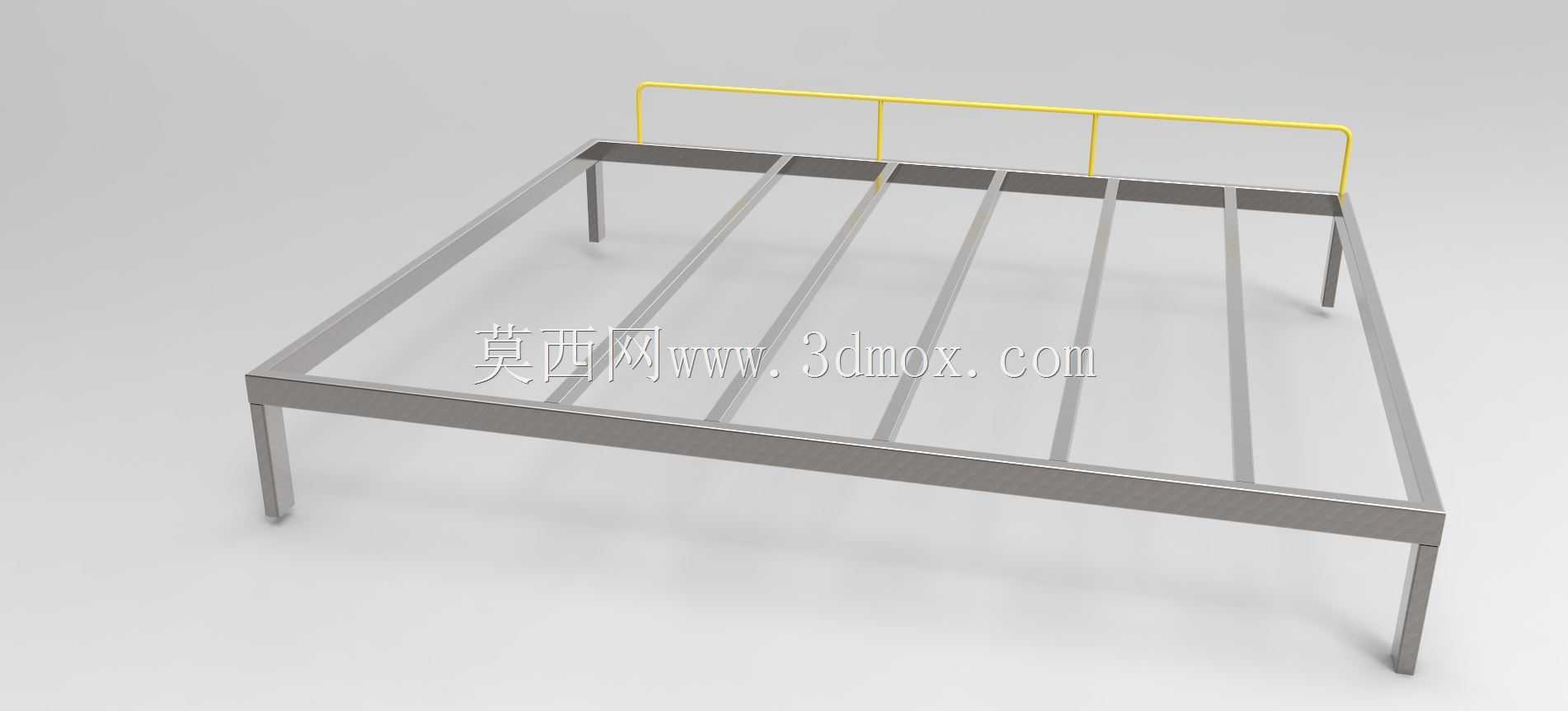

金属框架式床架支撑结构三维设计

　　该结构为金属材质的床体支撑框架，主要应用于宿舍、公寓、出租屋等场景的简易床具搭建，替代传统实木床板的下部支撑体系，直接承担床垫及人体荷载，将上部荷载均匀传递至四个落地支腿，避免床板局部受力变形。从结构设计逻辑来看，整体采用矩形方管作为主体受力构件，外围边框采用规格统一的方管焊接形成闭合矩形轮廓，保证整体框架的抗扭刚度，内部横向均匀排布多根平行方管作为床板承托肋，肋条间距经过荷载验算，匹配常规15-18mm厚度多层板或排骨架的受力要求，避免间距过大导致床板中部挠度过大产生异响或断裂。支腿部分采用与边框同规格的方管垂直焊接于边框四角位置，支腿底部预留平整接触面，可搭配橡胶脚垫使用，既可以防止金属支腿刮蹭地面，也能微调局部高度差，

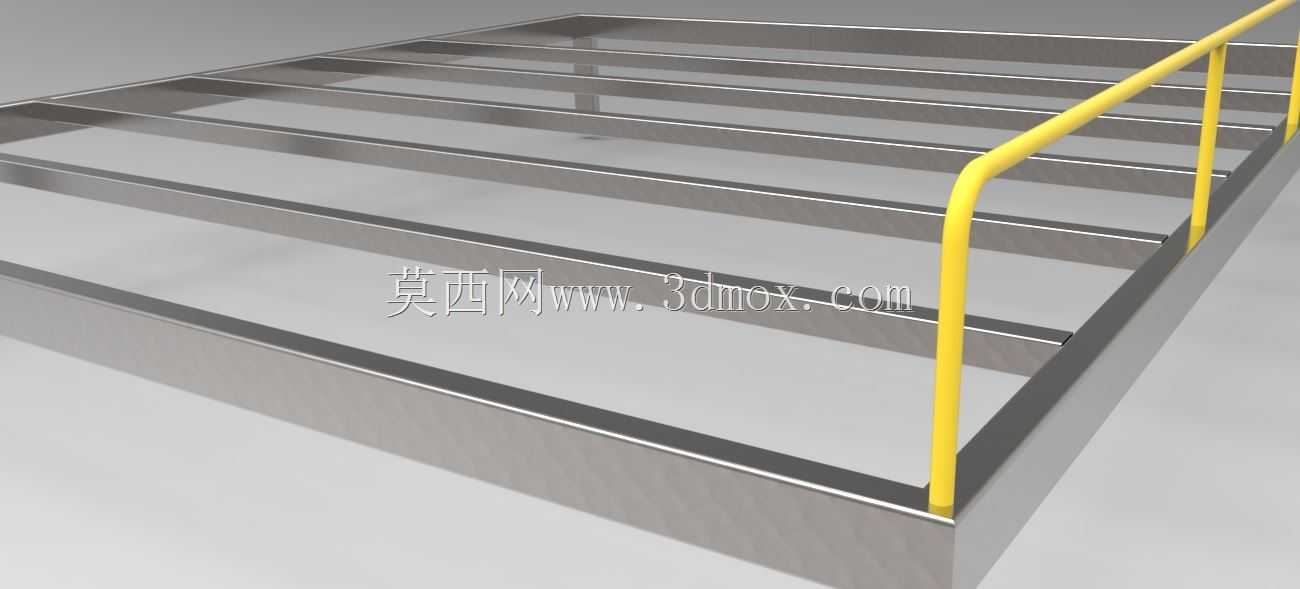

　　适配不平整的地面安装场景。框架一侧设置的黄色圆管护栏，采用小直径圆管弯制后焊接于边框长边一侧，主要用于上铺场景或临边位置的防坠落防护，护栏高度符合常规床具临边防护的安全要求，圆管表面无尖锐棱角，避免磕碰划伤。设计过程中优先考虑焊接工艺的可实现性，所有构件连接节点均采用满焊后打磨处理，减少应力集中点，整体框架未设置多余装饰构件，所有外露棱边均做倒钝处理，避免安装使用过程中划伤操作人员或用户。安装边界方面，整体框架的长宽尺寸匹配常规单人床或双人床的床垫尺寸，支腿高度预留了床底储物空间的通行高度，既保证床体整体稳定性，也兼顾床底空间的利用需求。框架整体采用金属材质，表面可做喷塑或镀锌处理，具备较好的防潮防锈能力，适合潮湿环境下长期使用，

　　相比实木床架具备更好的荷载承受能力与更长的使用寿命，构件标准化程度高，损坏后可单独替换对应方管构件，降低后期维护成本。从受力传递路径分析，上部床垫及人体荷载首先作用于内部横向承托肋，承托肋将荷载分散传递至两侧纵向边框，纵向边框再将荷载传递至四个角部支腿，最终由支腿传递至地面，整个传力路径清晰，无多余受力构件，材料利用率高，在保证结构强度的前提下尽可能控制整体自重，方便搬运与现场组装。设计时也考虑了堆叠运输的需求，框架整体为平面式结构，无外凸构件，批量运输时可多层堆叠，减少运输空间占用，降低物流成本。现场安装时无需复杂工具，仅需将支腿与边框通过焊接或螺栓紧固即可完成主体组装，后续铺设床板即可投入使用，安装门槛低，适合批量快速部署的项目场景。护栏与主体框架的连接采用分段焊接方式，每间隔一段距离设置一个焊接点，既保证护栏的连接强度，也避免连续焊接导致的框架局部变形，护栏顶部做圆弧收头处理，无突出焊渣或尖锐边角。
