家用液压踏步健身器材结构设计

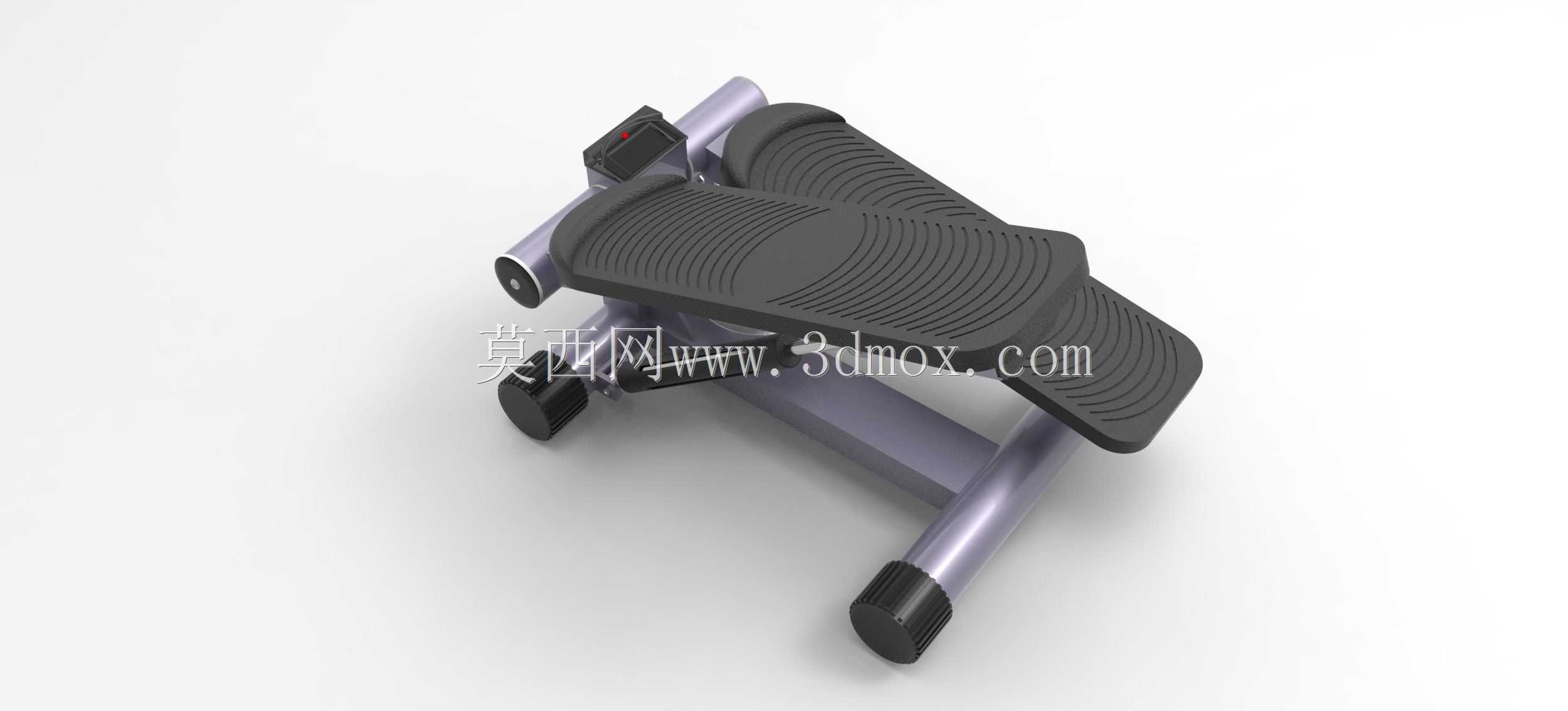

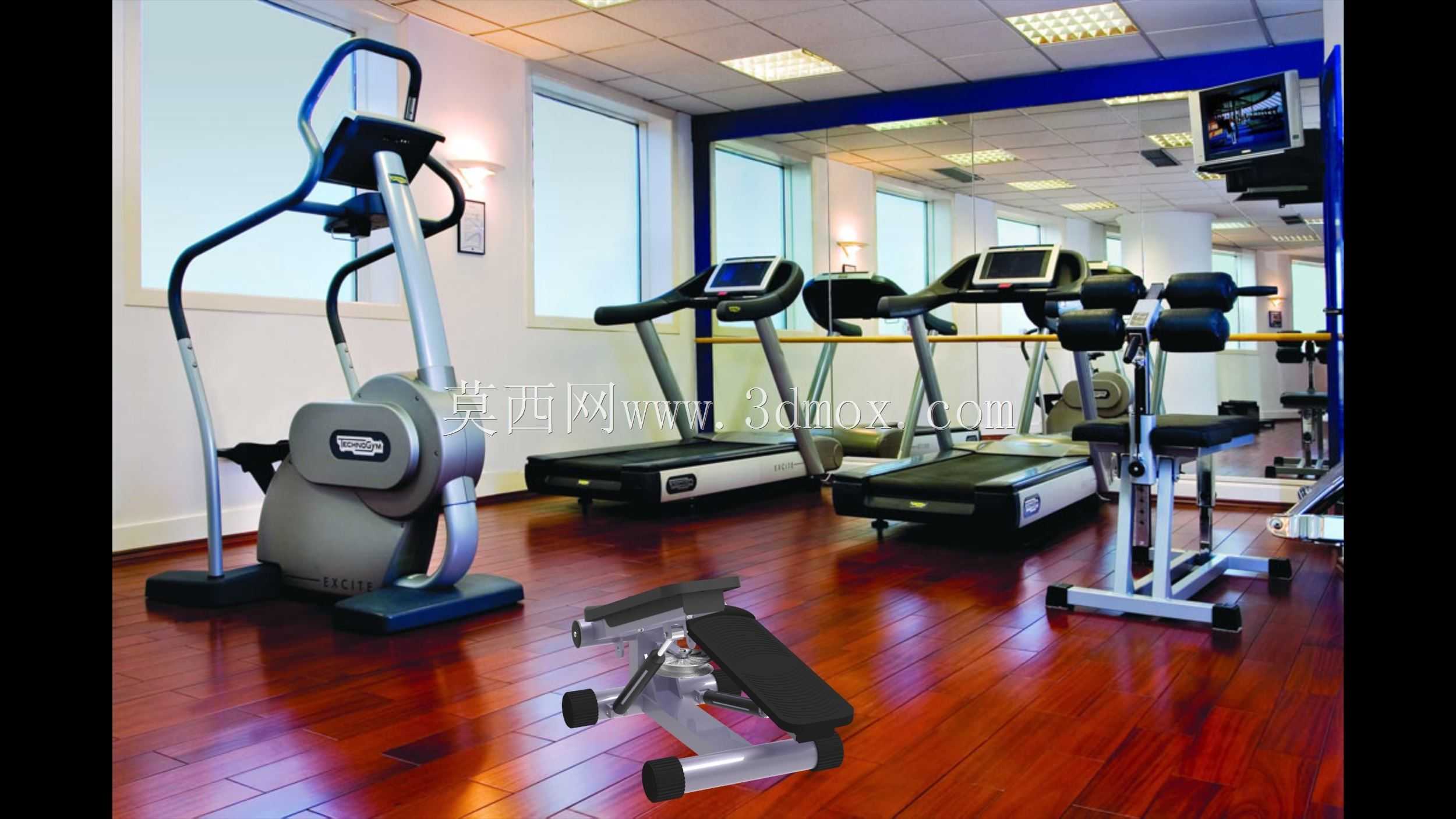

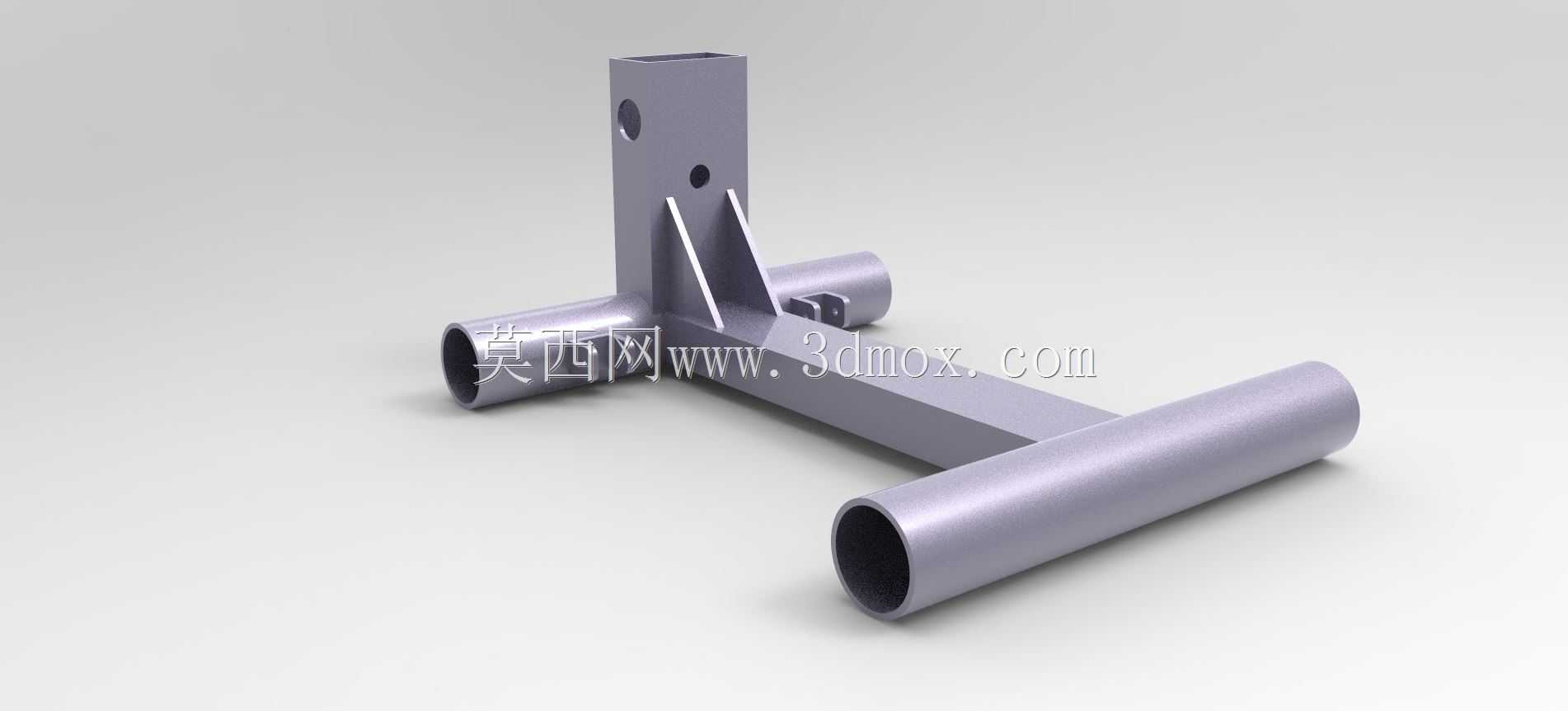

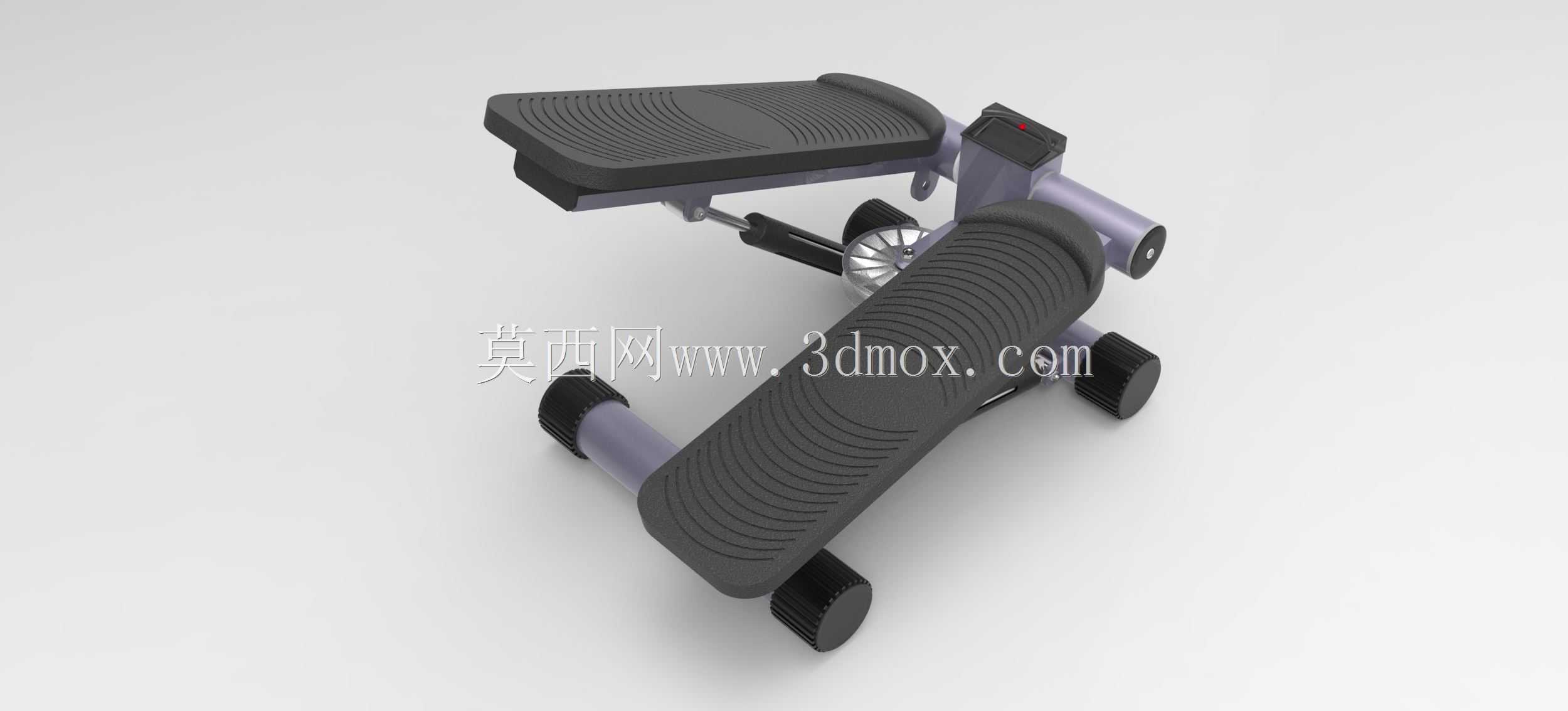

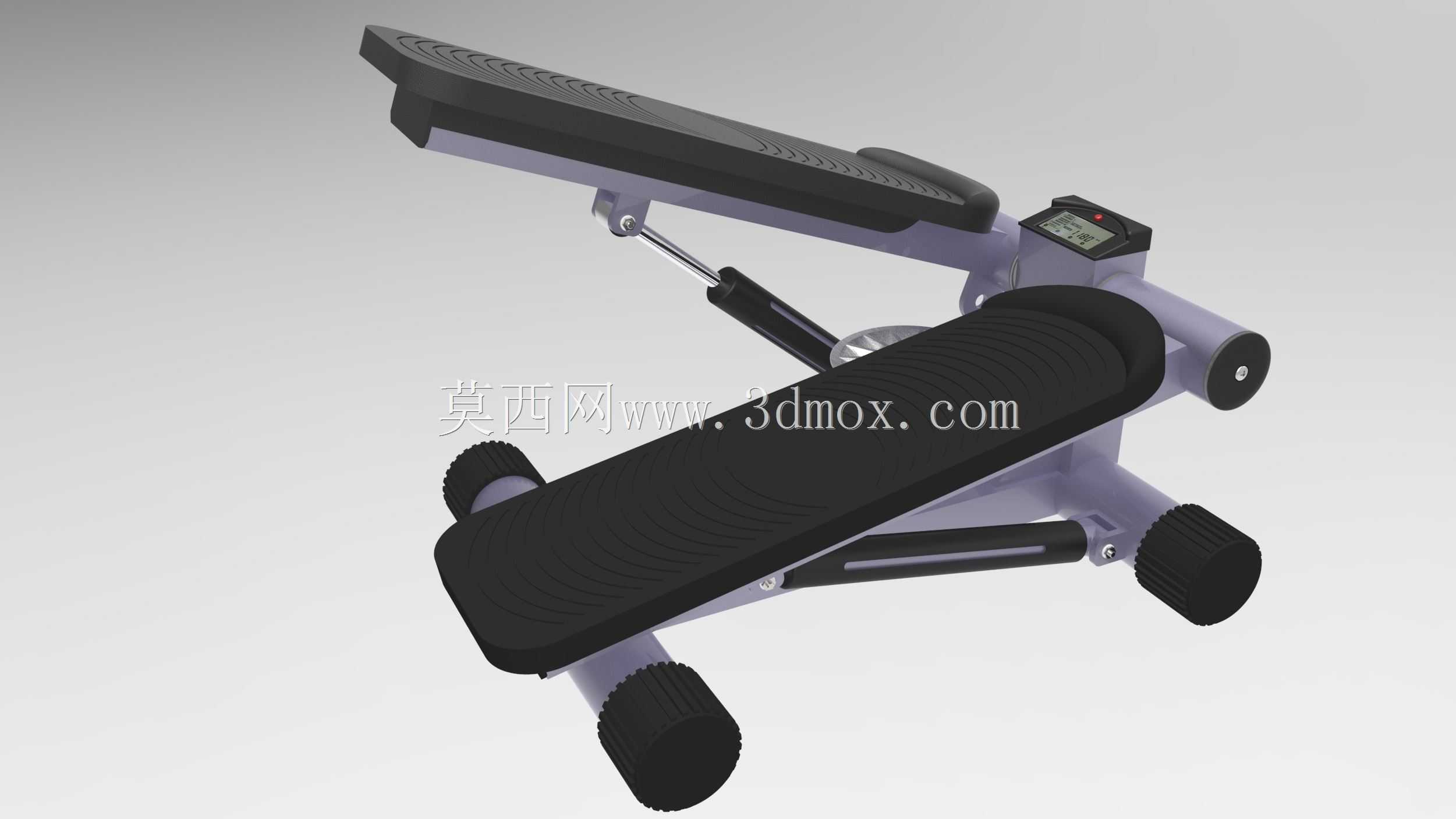

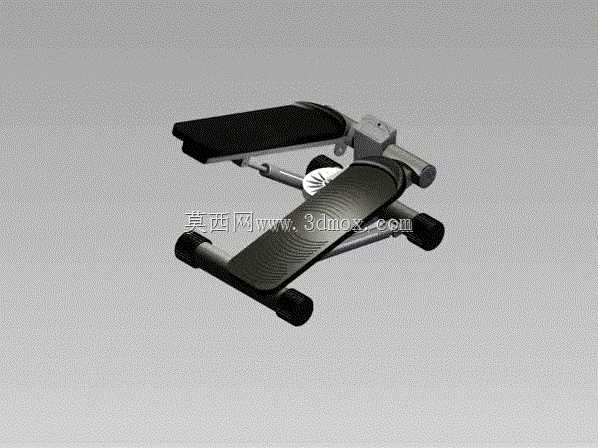

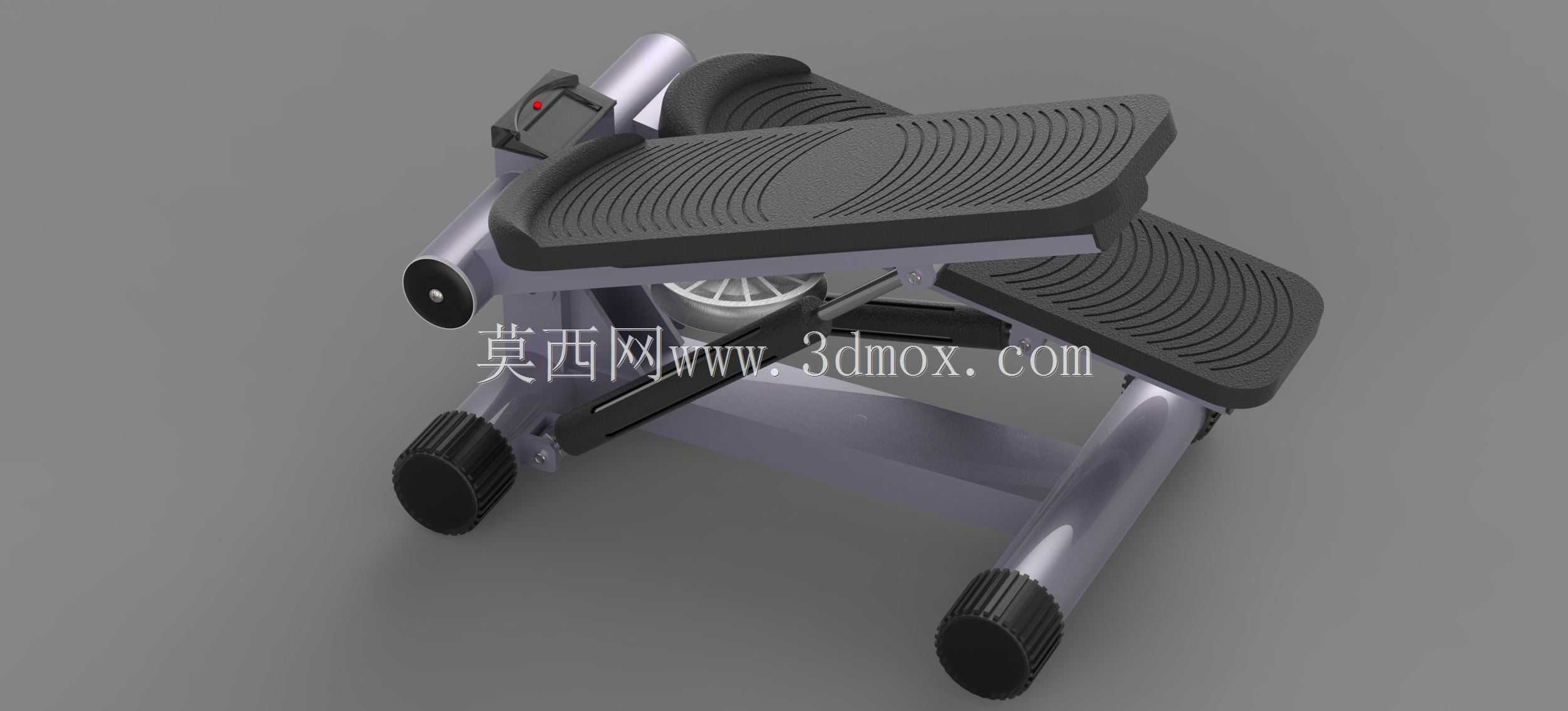

　　这款踏步健身器械的结构设计，核心围绕家用场景下的低冲击有氧训练需求展开，整体采用左右对称的悬臂式脚踏布局，主体支撑框架选用冷弯薄壁型钢焊接成型，表面做哑光喷塑处理，兼顾结构强度与居家摆放的视觉协调性。从实际使用场景来看，这类器械主要适配家庭室内碎片化运动需求，无需大占地空间，可放置于客厅、阳台边角位置，满足用户无需外出即可完成下肢有氧训练的使用需求，相比大型跑步机、椭圆机，其占地边界控制在长宽450mm*400mm范围内，底部四个可调式橡胶支脚可适配不同平整度的地面，使用时不会产生滑移与过大的地面传导噪音，避免干扰周边住户。

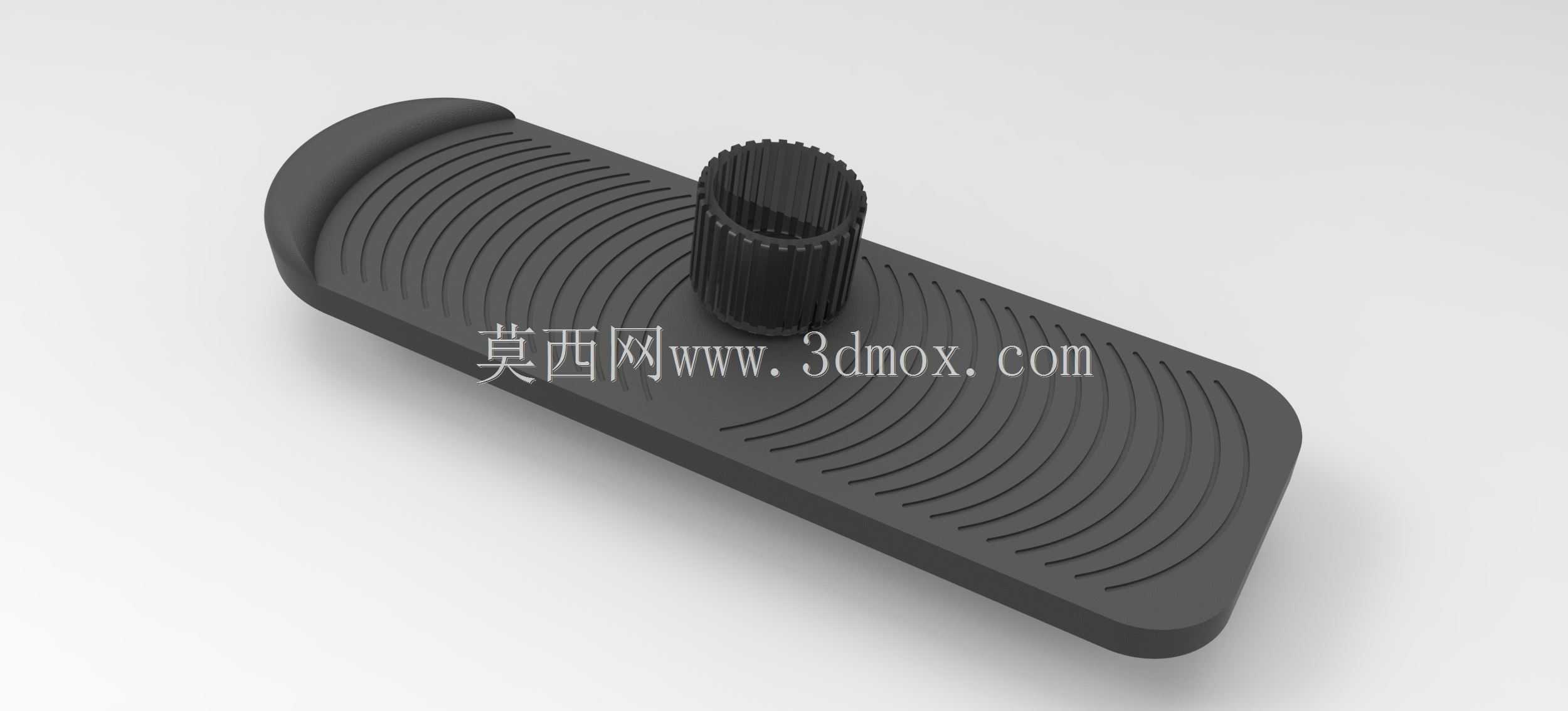

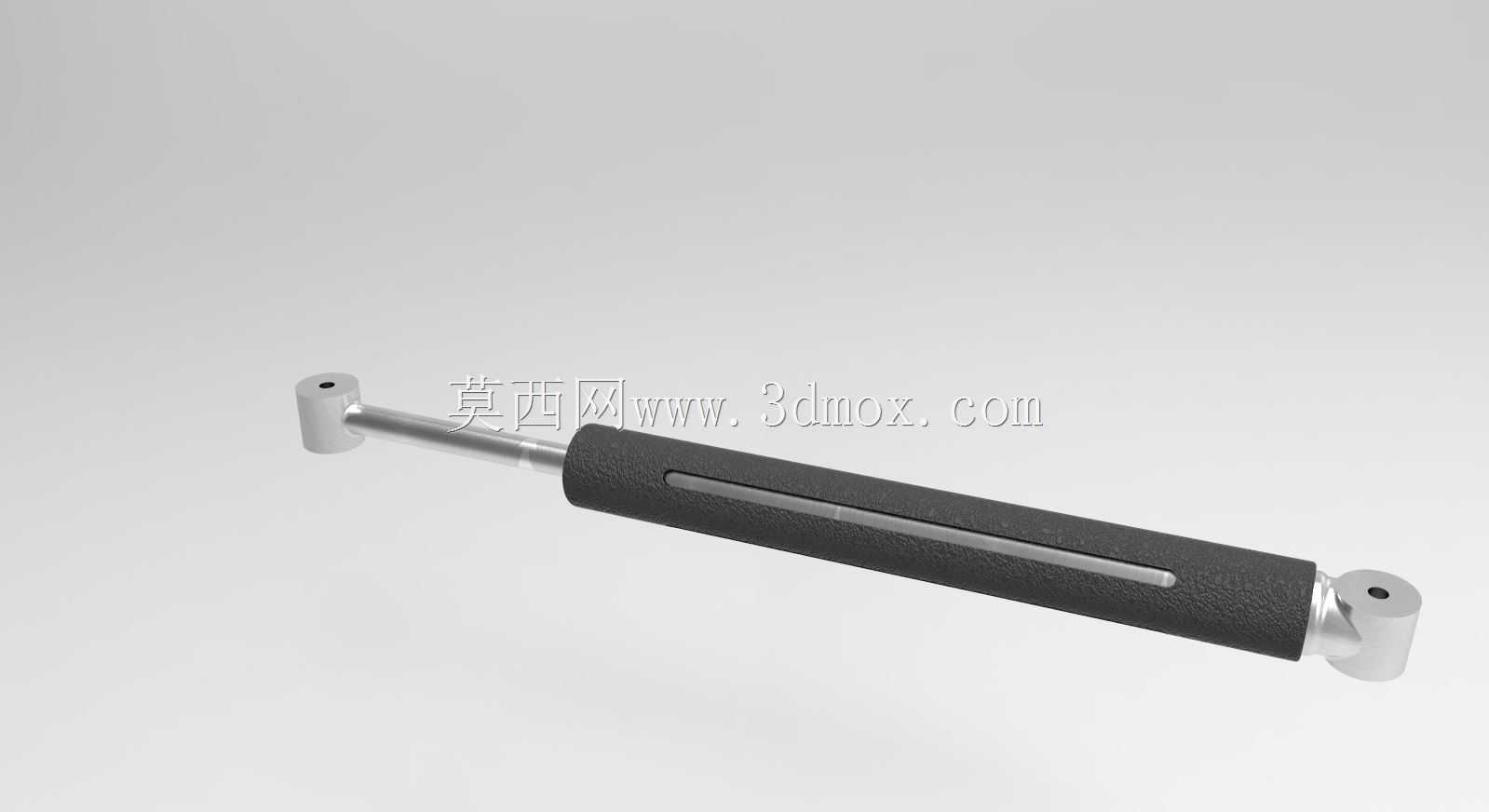

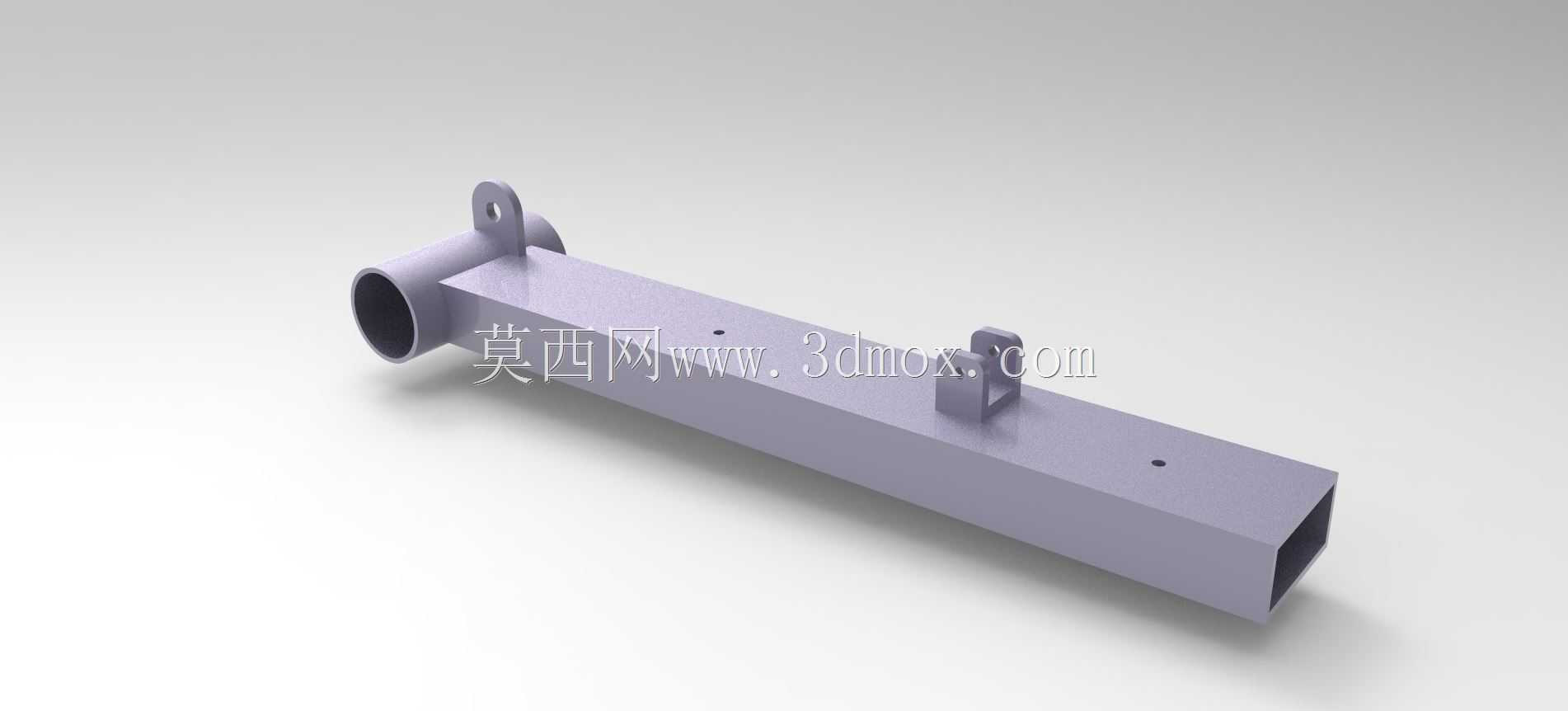

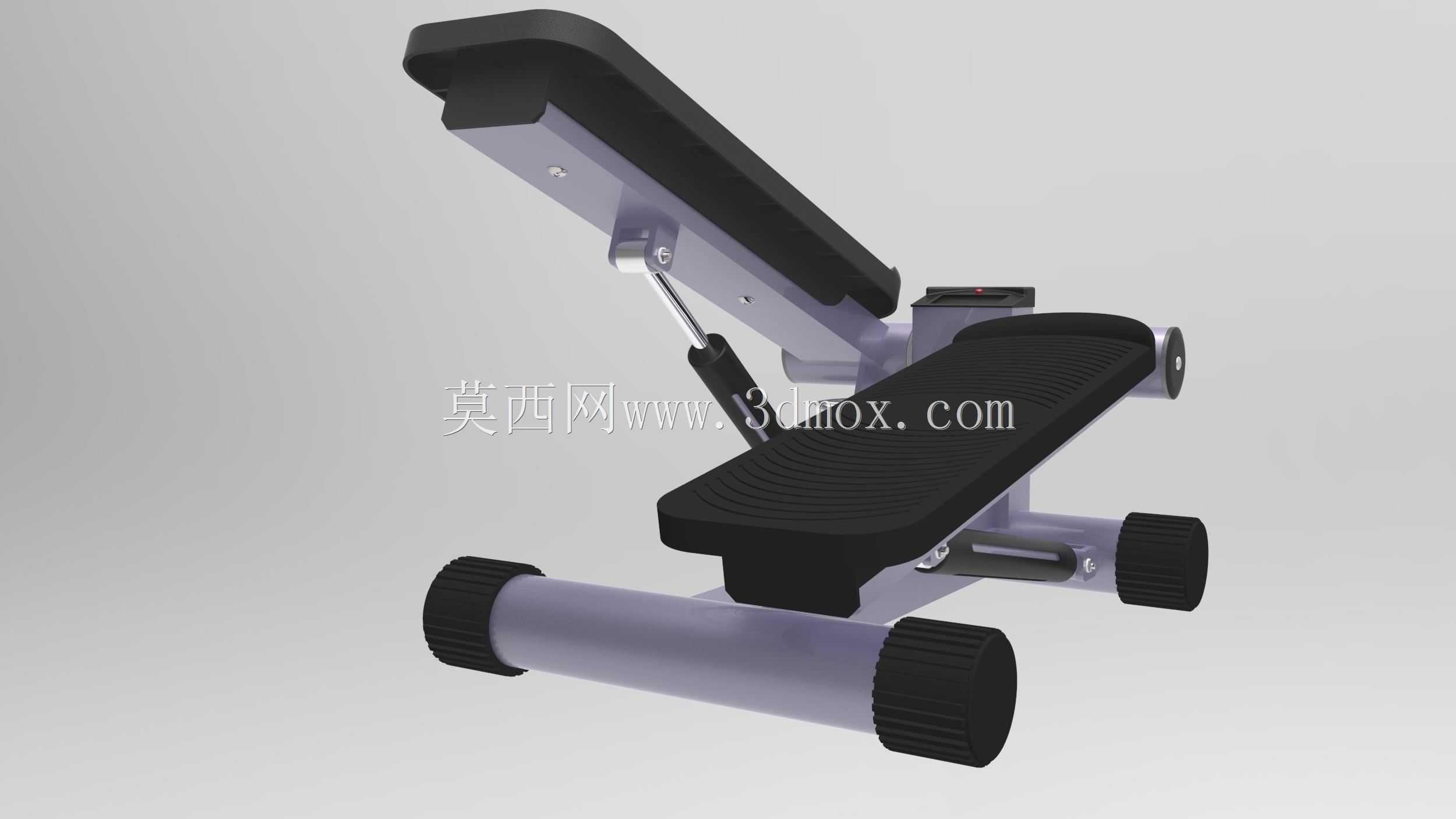

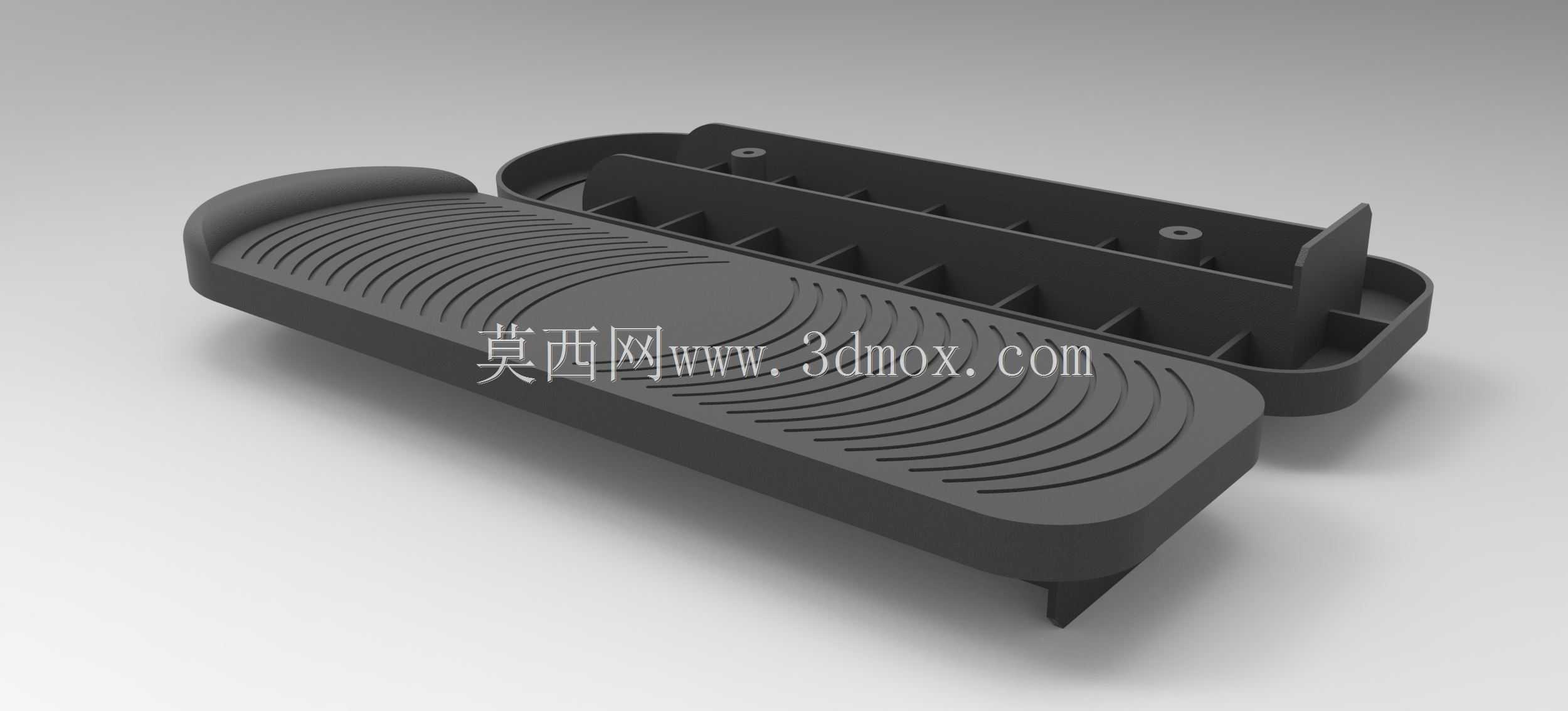

　　设备的核心功能实现依赖左右独立的液压阻尼缸结构，每侧脚踏板通过铰接支座与主框架连接，阻尼缸两端分别通过球头铰接件连接脚踏悬臂与主框架横梁，当用户踩踏单侧踏板向下运动时，液压缸内的油路通过内置节流阀产生可控阻尼，为踩踏动作提供均匀的运动阻力，踏板上行复位则依靠缸内内置的复位弹簧完成，左右两侧阻尼相互独立，可适配不同步频的踩踏节奏，同时避免两侧动作相互干扰。踏板表面设计有一体化成型的防滑凸纹结构，边缘做圆弧包边处理，踏板尺寸按照成年人体脚掌平均尺寸设计，宽度130mm、长度280mm，踩踏过程中可完整支撑脚掌区域，避免运动中滑脱风险。

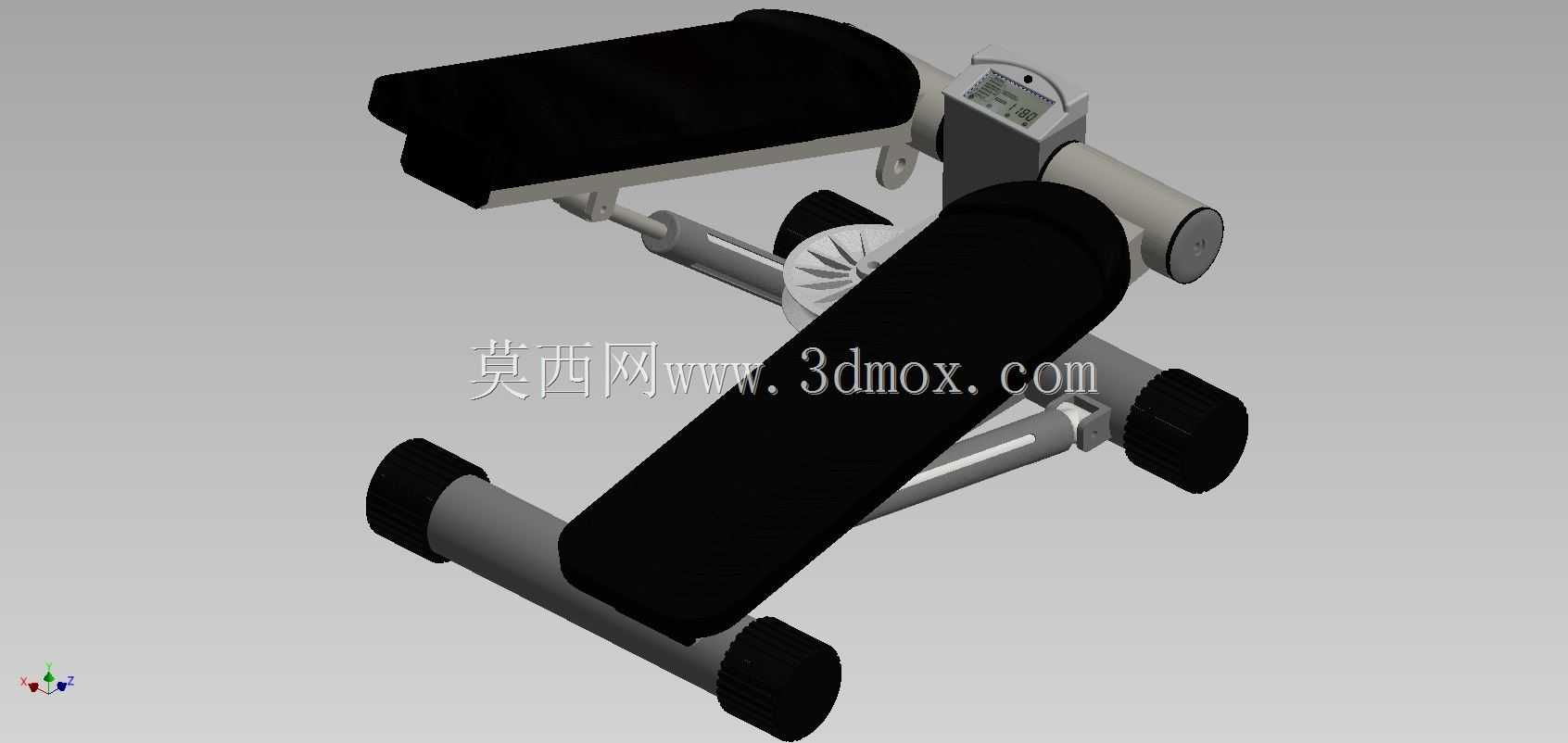

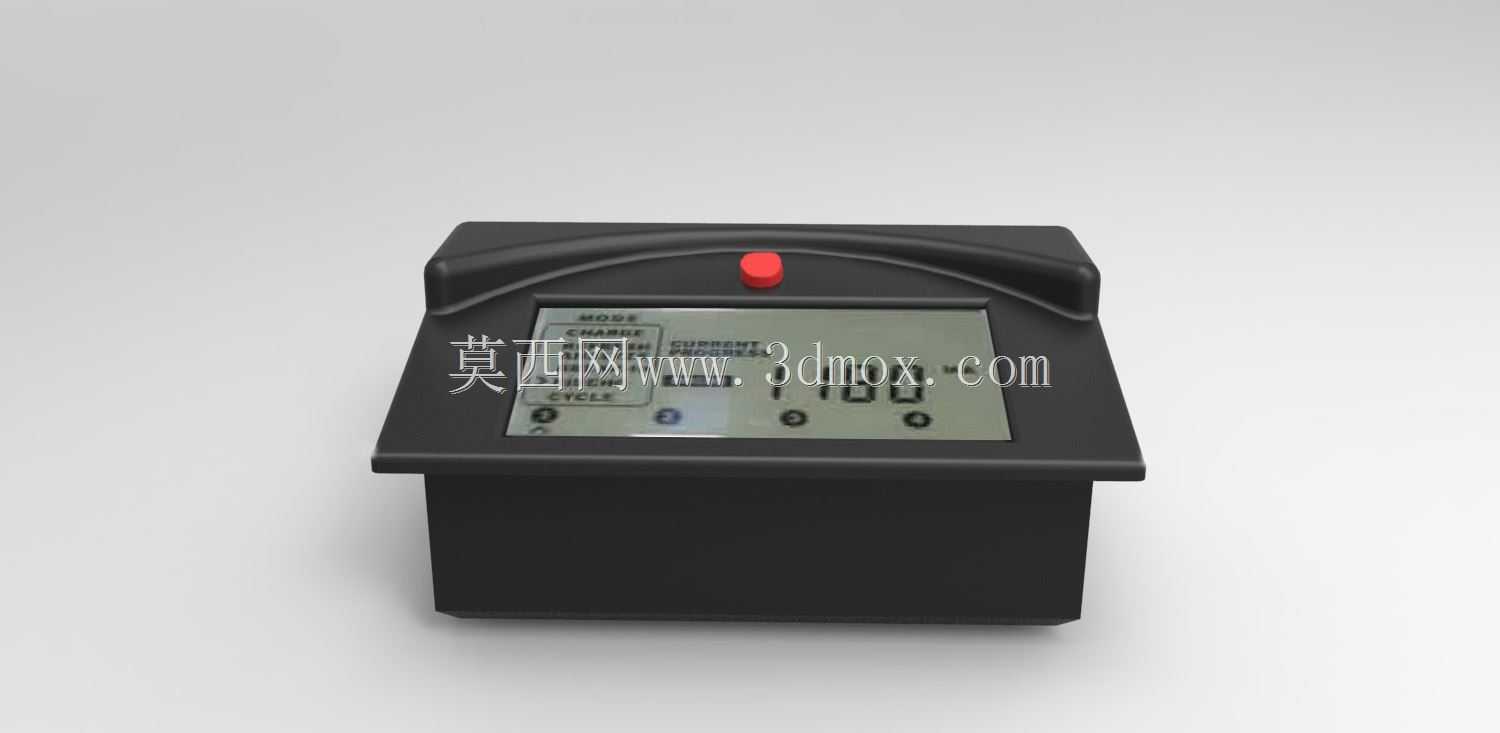

　　从设计思路层面，整个结构优先考虑运动过程中的力学合理性，主框架的倾斜角度经过反复校核，踩踏行程控制在120mm范围内，符合人体下肢关节活动角度，避免膝关节过度屈曲造成运动损伤；铰接位置全部采用带密封衬套的销轴连接，长期往复运动下不会出现松旷异响，同时减少日常维护需求。设备前端集成的小型计数模组，可通过内置的磁感应元件采集踏板往复运动次数，换算显示运动次数、估算卡路里消耗数值，模组采用独立电池供电，无需外接电源，适配家用无固定供电点位的摆放场景。

　　安装边界方面，整机组装完成后总高度控制在220mm，无需额外固定安装，放置于平整地面即可使用，底部支脚的调节行程为10mm，可抵消地面5°以内的平整度偏差；整机所有外露结构件均做圆角钝化处理，不存在尖锐凸起边角，避免居家使用过程中的磕碰风险。液压阻尼缸选用密封式结构，出厂时预充阻尼油，日常使用无需额外补充油液，阻尼输出力经过调校，适配普通成年人群的运动强度需求，无需额外调节档位即可满足多数用户的有氧训练阻力要求。两侧的阻尼缸安装位置做了下沉式设计，运动过程中不会与用户小腿部位产生干涉，脚踏悬臂的摆动轨迹经过运动仿真校核，全行程范围内不存在结构卡滞点，铰接点的受力分布均匀，长期往复使用下结构疲劳寿命满足家用器械的使用频次要求。
