工业万向球滚珠输送工作台结构设计

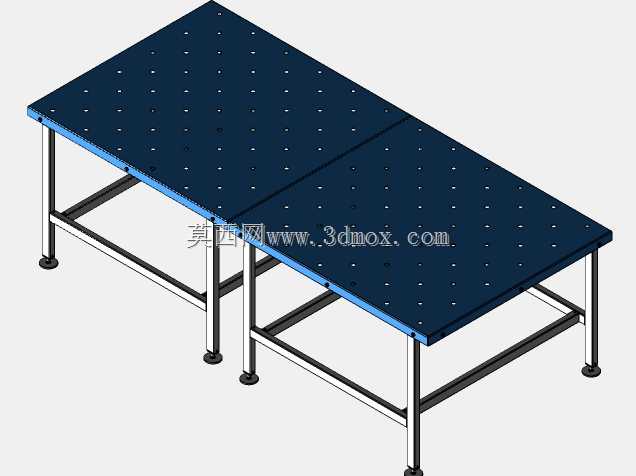

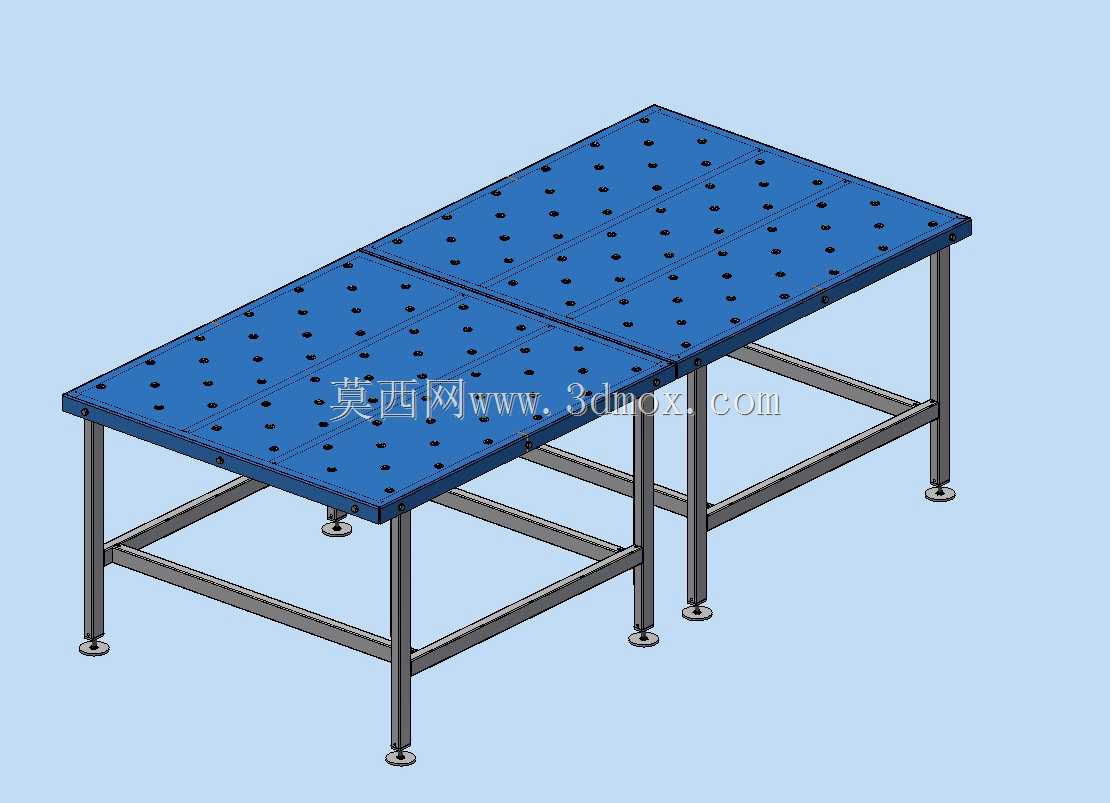

　　这款滚珠工作台主要面向车间内的重型板材、工装板、箱体类工件的平移转运与工位间流转场景，常见于钣金加工车间的剪板机下料工位、装配线的工件移位工位、质检区域的工件周转环节，替代传统的固定工作台面，解决大重量平面类工件在工位上挪动费力、易刮伤工件底面的问题。台面采用分块式多孔钢板拼接设计，每个安装孔内嵌入万向滚珠结构，工件放置在台面上时可沿任意水平方向轻松推动，单颗滚珠的额定承载可覆盖常规工业钣金件、工装夹具的重量需求，多滚珠均匀分布的布局避免了工件局部受力变形，同时台面边缘做了倒角处理，防止工件推送过程中出现卡滞、刮边的问题。支撑框架采用方管焊接结构，四条支腿底部配置可调脚杯，可根据现场地面的平整度调整整体台面水平度，抵消地面沉降、

　　铺设误差带来的台面倾斜问题，支腿与台面框架之间采用螺栓连接加焊接的双重固定方式，避免长期受冲击载荷出现连接松动。设计过程中优先考虑了台面的平面度要求，分块钢板拼接时预留了微小的热胀冷缩间隙，防止车间温度变化导致台面起拱变形，滚珠安装孔的位置公差控制在0.1mm以内，保证所有滚珠顶面处于同一水平面，避免工件推送时出现高低卡顿。框架的横撑布局经过受力校核，在台面中部受集中载荷时，整体挠度控制在允许范围内，不会出现台面下凹导致滚珠卡滞的情况。安装时需要注意，整体设备的放置边界需要预留至少300mm的周边操作空间，方便操作人员站在台边推送工件，支腿的可调范围为上下50mm，可适配不同身高操作人员的作业高度需求，也可对接不同高度的输送线设备，

　　实现工件无高差过渡。台面的多孔设计除了安装滚珠之外，也可配合快速夹钳、定位挡块等工装附件，实现工件的临时定位固定，兼顾装配作业的需求，不需要额外在台面上钻孔加工，降低了现场改造的成本。日常使用中，滚珠结构自带防尘密封，可阻挡车间内的金属碎屑、粉尘进入滚珠内部，减少卡滞故障，维护时仅需定期清理台面缝隙内的杂物，检查脚杯的锁紧状态即可，不需要复杂的润滑保养。对比传统的滚筒输送台，这款滚珠工作台可实现任意方向的工件移动，不需要调整工件朝向，更适合多方向流转的作业场景，同时台面整体为平面结构，不会出现滚筒间隙导致的小件掉落问题，适配更小尺寸的平面工件转运。支腿的横撑结构也可作为临时的工具放置位，方便操作人员随手放置装配工具、检测量具，

　　提升工位作业的便利性。在结构建模过程中，所有焊接位置都预留了焊道空间，螺栓连接位置都做了沉头处理，避免突出的螺栓头刮伤工件底面，可调脚杯采用橡胶底座，既可以防滑，也能减少设备运行时的振动传导，避免对周边精密检测设备造成干扰。
