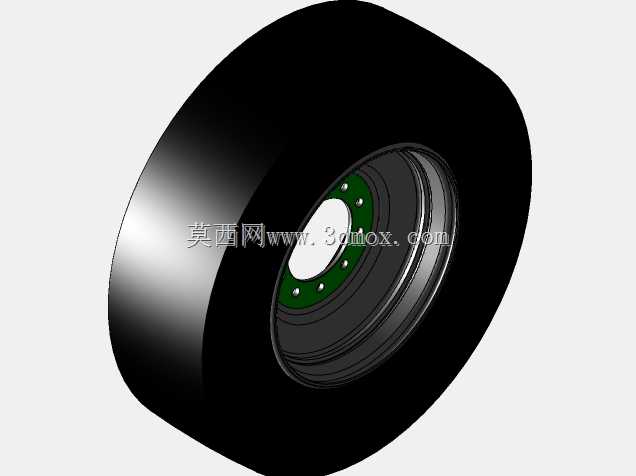

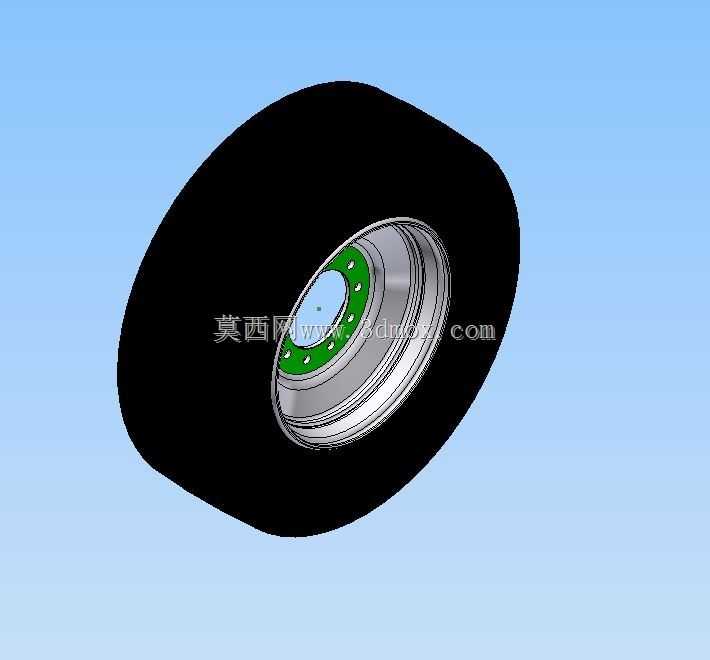

商用车重载车轮总成结构设计

　　该车轮总成主要适配中重型商用载货车辆、公路客运大巴以及部分工程作业专用车辆的行走系统，作为整车承载与地面传力的核心部件，直接承担车辆整备质量、额定载荷下的垂直受力，同时传递驱动、制动过程中的扭矩，还要缓冲路面颠簸带来的冲击载荷，是车辆行走系统中直接关联行驶安全与运行稳定性的关键部件。从结构设计逻辑来看，该总成采用无内胎式轮辋搭配低压重载橡胶轮胎的组合方案，轮辋部分采用多螺栓孔的安装布局，螺栓孔沿轮毂安装面圆周均布，可保证安装过程中受力均匀，避免单螺栓受力过载引发的连接失效问题；轮辋与轮胎接触的胎圈座位置做了适配19.5英寸轮径的轮廓设计，匹配对应规格轮胎的胎圈尺寸，保证充气后胎圈与轮辋紧密贴合，防止高压下漏气或者轮胎脱圈的风险。

　　轮毂部分的安装止口做了精准的同轴度设计，与车桥轮毂轴的配合间隙控制在合理公差范围内，可保证车轮转动过程中的跳动量控制在行业标准允许区间内，减少车辆高速行驶时的方向盘抖动、轮胎偏磨等常见问题。轮胎部分采用宽基胎面设计，胎面宽度对应285mm规格，扁平比为70，较宽的胎面可以增大与地面的接触面积，降低单位面积的接地压力，既可以提升重载状态下的抓地力，也能减少对铺装路面的损伤，适配公路运输场景下的长时间高速行驶需求；轮胎橡胶配方偏向耐磨抗老化取向，胎侧厚度做了加强设计，可抵御行驶过程中路边碎石、路肩剐蹭带来的损伤，降低爆胎风险。从安装边界尺寸来看，该车轮的螺栓孔分布圆直径为176mm，安装面的偏距为225mm，

　　单轮额定承载能力对应10层级轮胎的载荷标准，适配总质量12-18吨区间的商用车辆车桥安装位，安装时无需对车桥端的轮毂法兰做额外改装，可直接替换同规格的原厂车轮部件。在实际选型应用中，该结构的车轮可满足干线物流运输车辆年行驶里程15万公里以上的使用需求，轮辋表面做了防锈涂层处理，可抵御冬季融雪剂、南方潮湿气候带来的锈蚀问题，延长部件的整体使用寿命；轮辋中部的气门嘴预留位置做了密封结构设计，配合无内胎轮胎的气门嘴组件，可保证轮胎气压的长期稳定，减少日常运维中的补气频次。设计过程中针对轮辋的受力薄弱位置做了有限元校核，在额定载荷1.5倍的冲击工况下，轮辋的塑性变形量控制在安全阈值内，螺栓连接位置的应力集中区域做了圆角过渡处理，

　　避免长期交变载荷下出现疲劳裂纹。轮胎与轮辋的装配过盈量经过反复验证，既保证装配后胎圈的密封性能，也不会因为过盈量过大导致胎圈在装配过程中被切伤，适配维修场景下的轮胎拆装作业需求，普通轮胎维修门店的常规扒胎设备即可完成轮胎更换操作，无需特殊工装。
