户外实木连体折叠野餐桌凳结构设计

　　这款连体折叠实木桌凳的设计，最初是针对户外营地、景区休憩区、街边临时外摆餐饮区的高频移动使用需求做的结构优化，不同于常规分离式桌椅容易丢失、挪动后摆放不齐的问题，连体结构把桌面和两侧长凳的支撑框架做了一体化的铰接设计，整套设施不需要额外配件就能完成展开和收纳，单人即可在十秒内完成整套操作，不需要借助任何安装工具。从实际使用场景来看，这类桌凳除了郊野营地使用，也常被用于临时活动的现场布置、庭院临时聚餐、街边市集的临时摊位配套，收纳后整体厚度不到15厘米，可以靠在墙面存放，也能平放在储物架底层，不会占用过多仓储空间，搬运时可以直接手提框架的横梁位置，整体重量控制在单人次可搬运的范围内，不需要多人协同转运。结构设计上，

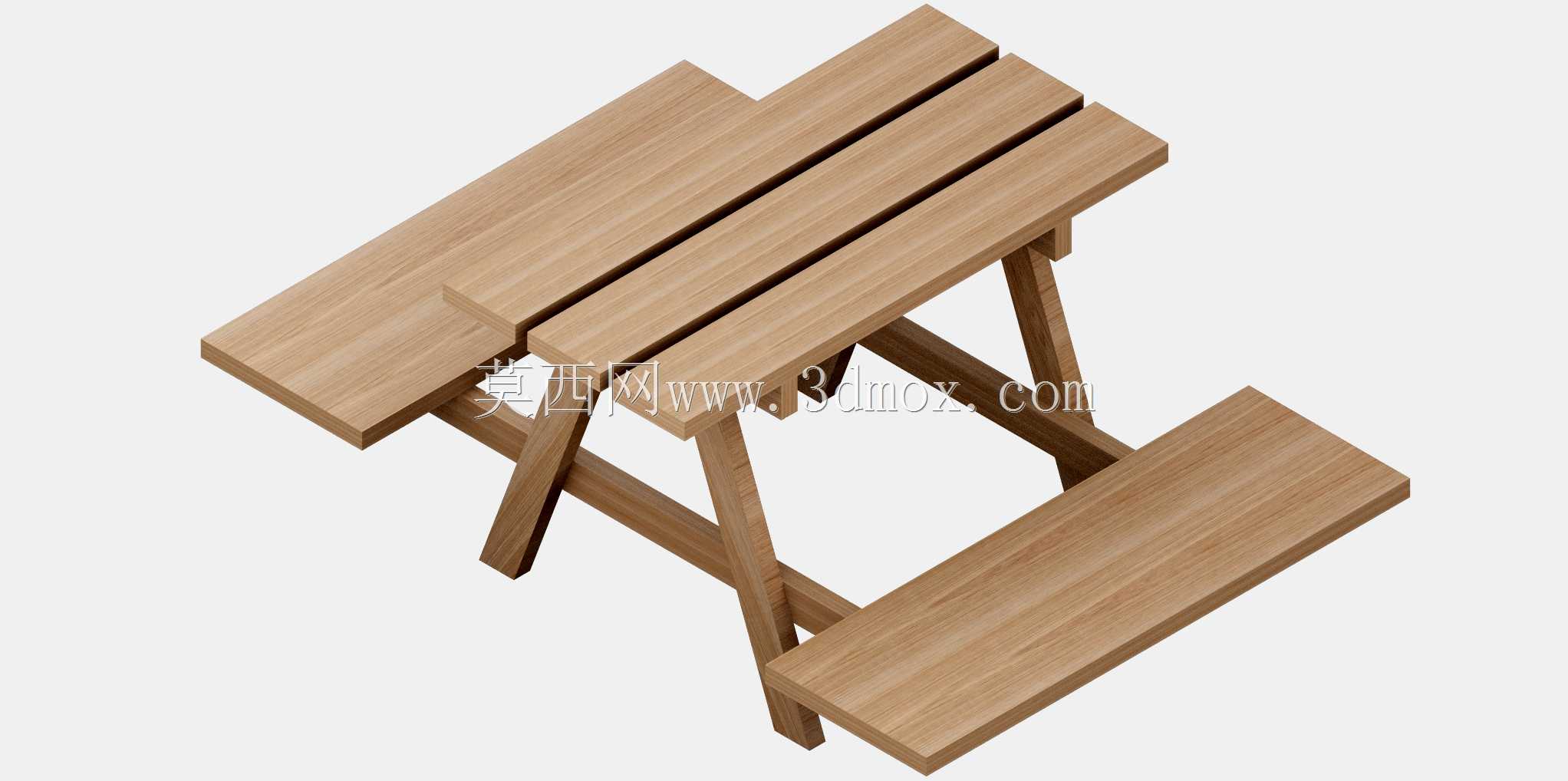

　　桌面采用三条等宽实木条平行排布，条与条之间预留3毫米的伸缩缝隙，避免户外温湿度变化导致木材膨胀起拱，缝隙同时可以快速排走桌面的积水，雨天使用后不会在表面积水留渍，日常清理时碎屑也能直接从缝隙扫落，不需要反复擦拭桌面。两侧的凳面采用整幅实木条设计，和桌面的支撑腿做交叉铰接，交叉点采用耐磨的实木销轴做转动副，没有采用金属五金件，一方面避免户外长期使用出现金属锈蚀污染木材表面的问题，另一方面木质销轴的自润滑特性在长期反复折叠使用后不会出现松动异响，铰接位置的配合公差控制在0.2毫米，展开后不会出现框量晃动，成年人倚靠凳面边缘也不会出现侧翻。支撑腿的倾斜角度经过反复校核，展开后整体重心落在支撑框架的几何中心偏内位置，即使单侧凳面坐满成年人，

　　整体的抗倾覆系数也能达到1.4以上，满足户外公共设施的安全使用要求。腿架之间设置了横向的拉结撑杆，撑杆和腿架采用榫卯结构固定，不需要额外的紧固件，展开后撑杆刚好卡在铰接点的限位位置，自动锁死展开状态，不会出现使用过程中意外折叠的情况，收纳时只需要轻轻向上抬起桌面中部，撑杆就会脱离限位槽，整套结构顺着铰接点自然收拢。从安装边界来看，展开后整体占地长度约1.2米，宽度约0.8米，桌面高度距离地面75厘米，符合成年人坐姿的舒适高度，凳面高度距离地面45厘米，和桌面的高度差保持在30厘米的舒适区间，不需要额外搭配坐垫就能满足长时间就坐的需求。木材的选型上采用经过防腐处理的实木型材，所有外露的棱边都做了R3的圆角倒钝处理，

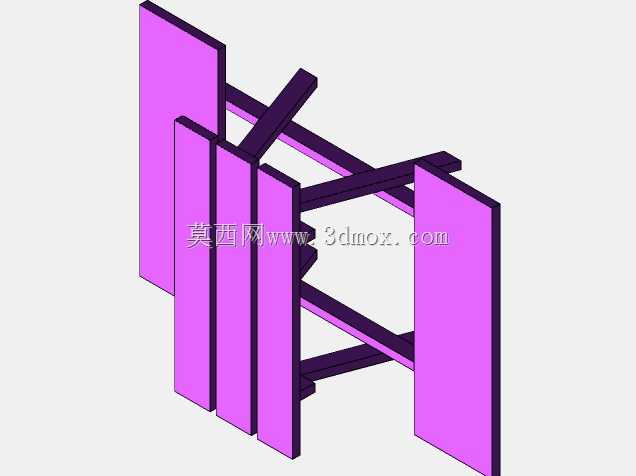

　　避免使用过程中磕碰划伤，表面没有做厚重的油漆涂层，只做了木蜡油浸润处理，既保留木材本身的触感，也能抵御户外的紫外线照射和雨水侵蚀，长期使用后即使出现表面磨损，只需要重新打磨涂刷木蜡油就能完成维护，不需要整体更换构件。不同于市面上常见的金属折叠桌椅，这款全实木结构的桌凳在户外使用时不会出现夏季暴晒后表面温度过高无法触碰、冬季低温触感冰手的问题，和自然环境的适配性更强，在郊野营地、民宿庭院这类注重景观协调性的场所使用时，不会像金属家具那样产生突兀的视觉感。结构的受力传递路径设计得非常直接，桌面承受的竖向荷载会顺着支撑腿直接传递到地面，凳面的荷载通过交叉腿架分散到四个支撑脚，每个支撑脚的底部都做了加宽的垫面，即使在松软的泥土地面使用，也不会出现支腿下陷的情况，不需要额外垫砖块或者垫板调整水平。整套结构没有易损的小零件，所有构件都是大尺寸的实木型材，即使出现局部构件损坏，也可以单独替换对应的木条或者腿架，不需要整套报废，后期维护成本非常低，适合高频使用的公共场景配置。在做三维建模的时候，特意把铰接位置的转动行程做了限位模拟，验证了从完全收拢到完全展开的全过程没有构件干涉，收拢状态下所有构件都贴合在同一平面，没有突出的棱边，搬运时不会勾挂衣物或者其他物品，展开过程中构件之间的最小间隙保持在5毫米以上，不会出现夹手的安全隐患。
