多色精灵球造型玻璃摆件三维结构设计

　　做这个球形玻璃摆件的结构设计时，最先要考虑的是球面拼接的同轴度问题，上下半球的合模缝位置选在赤道环带处，环带宽度控制在8mm，既可以遮挡上下半球的拼接公差，也能作为握持时的防滑受力带，避免光滑玻璃表面脱手滑落。半球壳体采用等壁厚设计，壁厚统一为3mm，这个厚度是经过反复验证的，既可以保证玻璃热成型时的料流均匀性，不会出现局部厚薄差导致的应力集中，也能控制整体重量，单只成品重量控制在280g左右，放在桌面作为摆件不会过重压坏置物面，拿取时也有合适的坠手感。

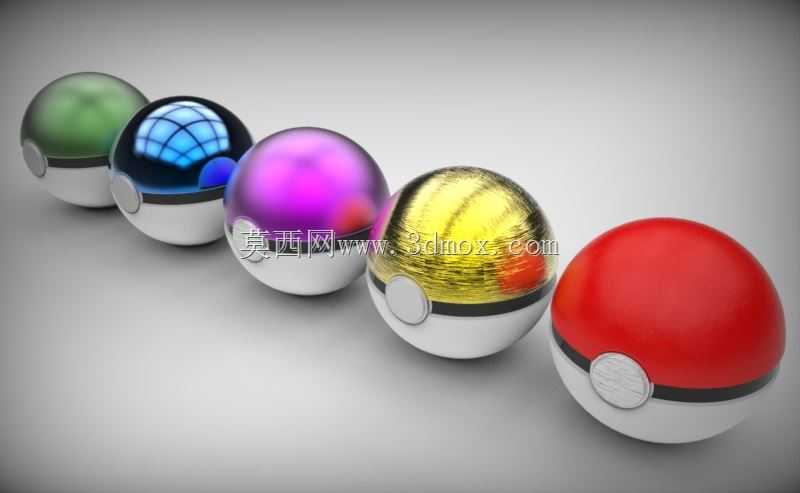

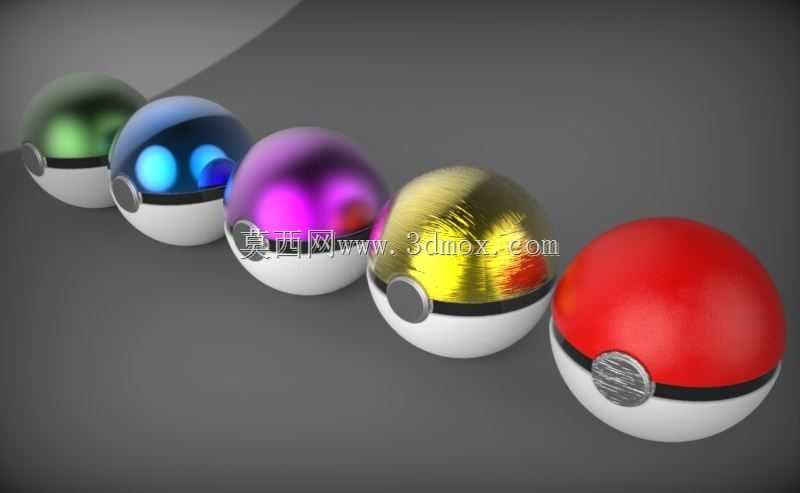

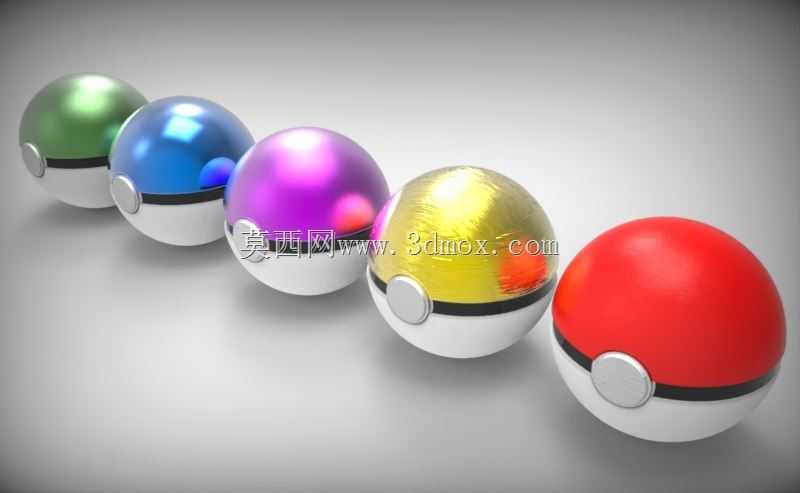

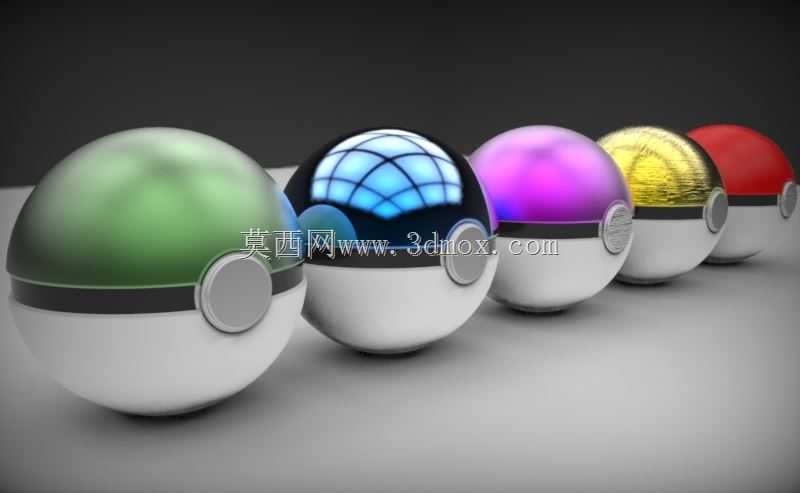

　　球面的表面效果分两种区域处理，上半球做高透彩色镀膜处理，不同配色的镀膜层厚度控制在0.02mm到0.05mm之间，绿色款做半透磨砂镀膜，光线照射时会产生漫反射效果，蓝色款做格纹纹理的内镀膜，模拟电子屏的发光格点效果，紫色、金色、红色款分别做对应色系的高光亮面镀膜，保证不同款式在统一光线下能呈现出差异化的视觉质感。下半球统一做乳白磨砂处理，透光率控制在35%左右，既可以避免内部结构外露，也能在内部加装小灯组时形成均匀的漫射光效，不会出现明显的灯珠光斑。

　　正面的圆形按钮结构是独立装配的，按钮直径为22mm，突出球面高度3mm，按钮与球面的配合采用卡接结构，在球壳内壁对应位置设计3个均匀分布的卡爪，卡爪的倒扣量控制在0.8mm，既可以保证按钮装配后不会松脱，也能在需要拆卸更换内部灯组时顺利撬开，不会损坏玻璃壳体。按钮表面做亮面镀铬处理，和中间的黑色环带形成材质对比，环带采用哑光ABS材质注塑成型，过盈配合套在上下半球的拼接位置，环带内壁设计一圈0.5mm高的定位凸筋，对应上下半球外壁的定位凹槽，装配时可以快速对齐位置，不会出现环带装歪的问题。

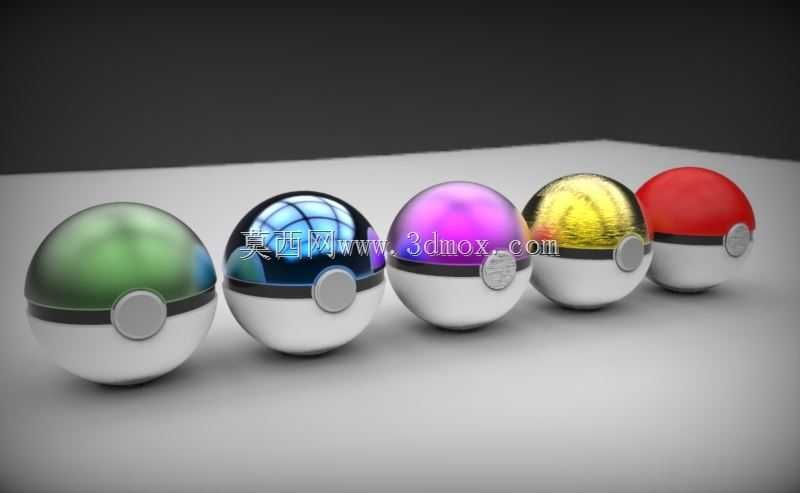

　　这类球形摆件的应用场景主要集中在潮玩展示、桌面装饰、主题展陈几个方向，在主题展陈场景中使用时，需要考虑多球排列的摆放间距，单球最大直径为100mm，相邻球体的中心距控制在120mm时，既不会因为间距过近显得拥挤，也不会因为间距过远显得松散，配合底部的隐形定位座，可以实现整齐的阵列摆放。如果是作为桌面摆件使用，底部可以选配硅胶防滑垫，防滑垫厚度2mm，直径30mm，粘贴在下半球的最低点位置，摩擦系数控制在0.6以上，放在光滑的玻璃或者木质桌面上，受到轻微碰撞时不会滑落。

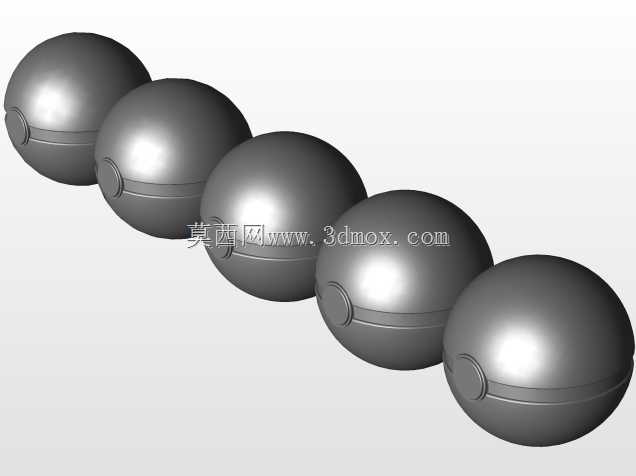

　　建模过程中，球面的曲率连续性是重点控制项，整个外球面采用G2连续的曲面构建，避免出现曲面棱线或者光影断层，在Keyshot中做渲染验证时，要重点检查球面反射的环境影像是否变形，尤其是镀膜款的高反射表面，任何曲面的不连续都会在反射影像中形成明显的折痕。内部的容纳空间直径为70mm，可以容纳直径20mm的纽扣电池组和微型LED灯板，灯板的固定采用筋位压紧的方式，不需要额外打胶，避免胶水溢出污染玻璃内壁影响外观。上下半球的粘接采用UV无影胶，粘接缝宽度控制在0.1mm以内，粘接后用紫外线灯照射30秒即可固化，固化后的粘接缝强度可以承受1.2米高度的自由跌落冲击，不会出现球体开裂的问题。

　　在结构验证阶段，还要考虑玻璃件的退火工艺要求，所有的棱角位置都做R0.5mm的圆角处理，避免尖锐位置在退火过程中产生应力集中导致开裂，按钮与球壳的配合间隙控制在0.2mm，既可以保证按钮按压时有合适的活动量，也不会因为间隙过大进灰。不同配色的球体除了上半球的镀膜颜色不同，其余结构完全通用，可以大幅降低开模和生产的成本，更换镀膜颜色就可以推出不同的限定款式，不需要修改主体结构。
