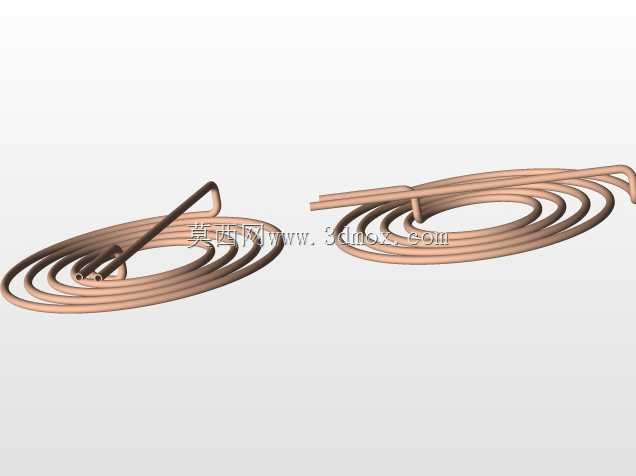

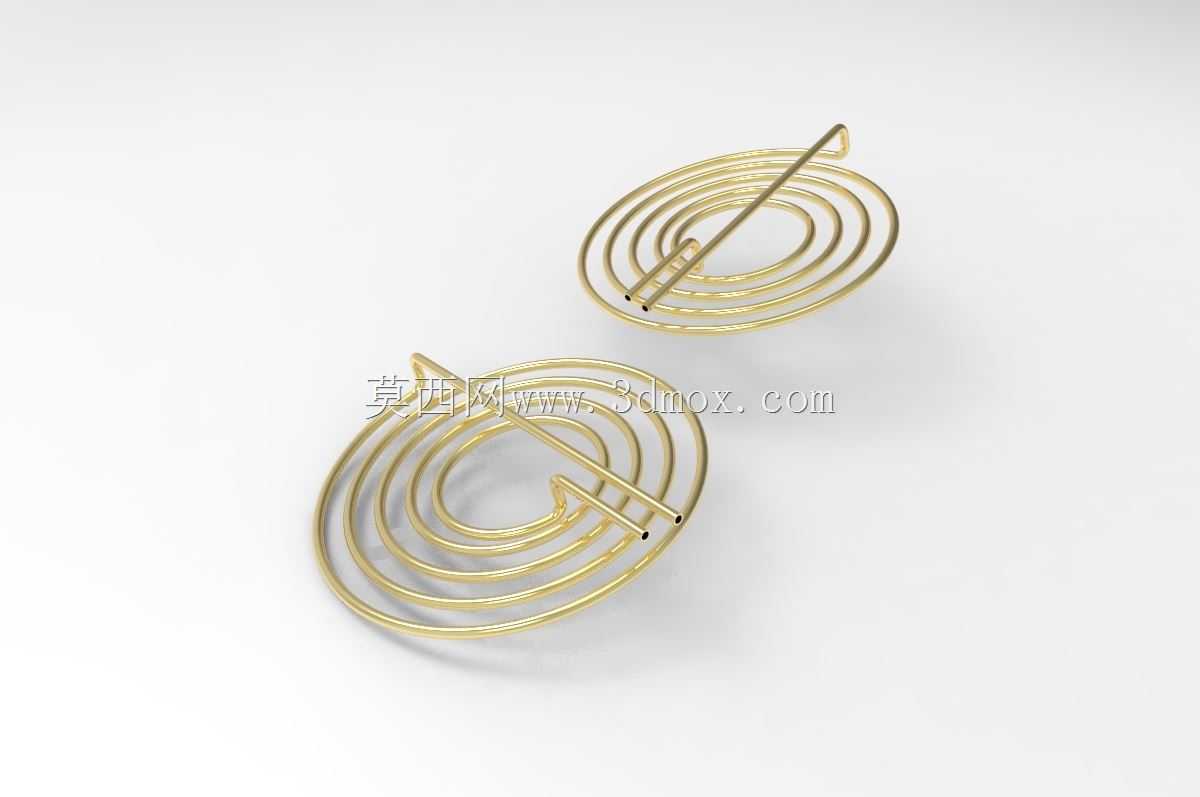

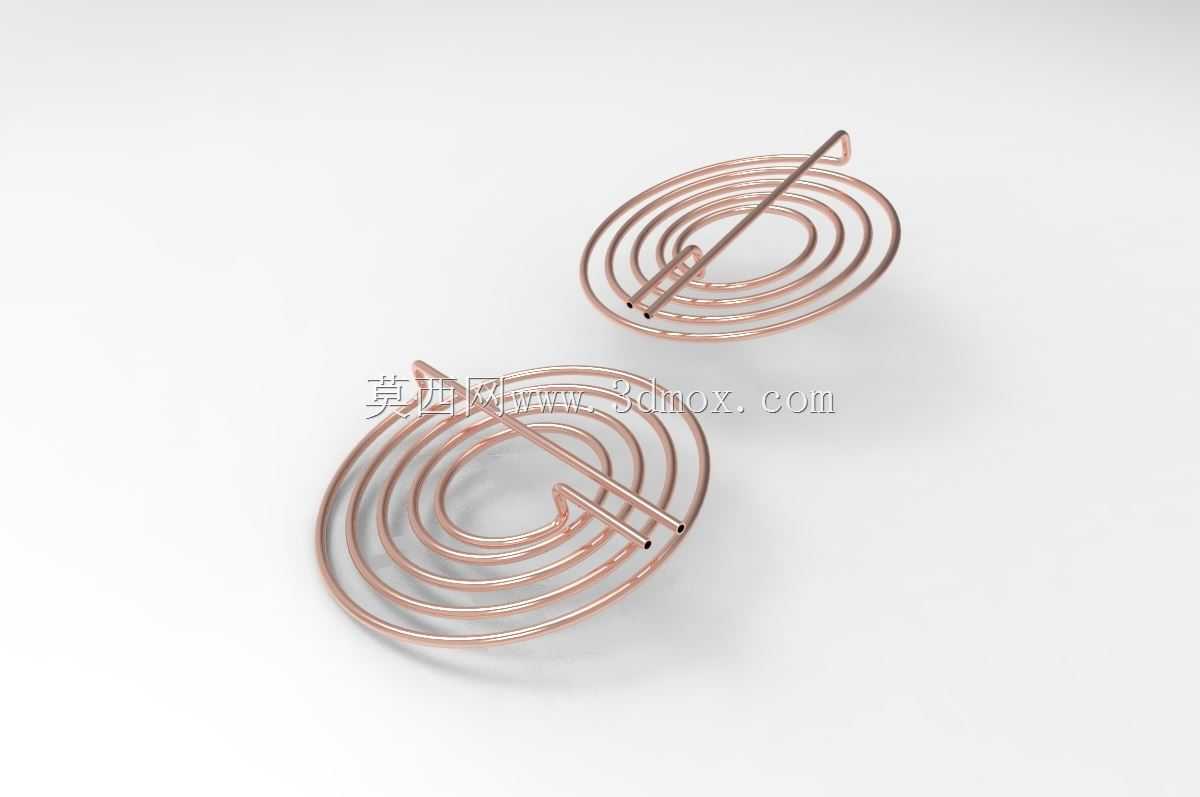

平面螺旋电感线圈金属结构件

　　这类平面螺旋结构的金属线圈，在低压电控回路、小型电磁感应装置、消费电子内部的信号耦合模块里都有广泛应用，和常规绕制在骨架上的柱状线圈不同，平面盘绕的结构能在有限的安装高度内实现更长的导线绕制长度，在占用垂直空间极小的前提下满足所需的电感量参数要求，很多对设备内部堆叠厚度有严格限制的便携类电子设备、薄型化工控传感模块里，都会优先选用这类结构的线圈作为电磁转换核心构件。从实际使用场景来看，这类线圈既可以作为非接触式供电模块的能量耦合端，在小功率无线充电场景里完成交变磁场的能量传递，也可以作为高频信号回路里的谐振电感，配合电容元件组成选频网络，还能在小型电磁执行器件里作为励磁构件，通电后产生的磁场可以驱动配套的磁芯做小行程往复动作，

　　实现气路通断、触点切换这类基础控制功能。设计这类线圈结构的时候，首先要确认的是安装边界的尺寸限制，盘绕后的线圈外径要适配安装位的内孔尺寸，线圈最内侧的中心预留空间要满足磁芯或者穿过构件的装配需求，每一圈螺旋线的间距要控制在合理范围，既要避免相邻线匝之间因为绝缘层破损出现短路风险，也要尽可能压缩整体径向尺寸，提升空间利用率。线圈两端引出的直段部分是结构设计里的重点，引出段的长度要匹配后续焊接或者插接的装配位置，弯折角度要避开周边其他构件的安装空间，同时引出段的线径和盘绕部分保持一致，保证整体导电性能的均匀性，避免因为截面变化出现局部发热过量的问题。从结构特性来看，这类无骨架的平面螺旋线圈，自身的结构强度完全依靠金属线材的刚性支撑，

　　所以线材选型的时候要兼顾导电性能和结构刚度，纯铜材质镀金或者镀锡处理是比较常见的方案，既可以降低接触电阻减少工作发热，也能在长期使用过程中避免表层氧化导致的导电性能下降。实际装配的时候，这类线圈通常会直接嵌装在绝缘基座的预留槽位里，槽位的深度和线圈线材的直径匹配，装配后线圈表面和基座表面基本齐平，不会额外占用垂直方向的安装空间，引出端直接和基座上的导电焊盘连接，不需要额外的固定结构就能完成可靠装配。和带骨架的线圈相比，这种结构省去了塑料或者电木骨架的零件成本，也避免了骨架材料在高低温环境下出现形变导致线圈移位的问题，在工作温度范围较宽的工控场景里适配性更强。建模的时候要注意螺旋线的升角控制，因为是平面盘绕结构，

　　每一圈线材的高度方向偏差要控制在极小范围内，避免出现层间错位导致整体厚度超差，线材的弯折圆角要和实际加工的弯折半径匹配，不能出现过小的弯折圆角导致线材加工的时候出现应力断裂，两端引出段的直线度要保证，避免后续装配的时候出现对位偏差无法插入焊孔的问题。在电磁性能匹配方面，线圈的匝数直接决定了电感量的大小，每调整一匝的绕制半径，都会对整体的电磁参数产生明显影响，所以建模的时候每一圈螺旋的轨迹要精准，线匝之间的间距要保持均匀，避免因为局部间距过小导致的寄生电容变化，影响高频工况下的工作稳定性。这类线圈在实际使用中不需要承受大的机械载荷，主要的失效风险来自于过流导致的线材过热、绝缘层破损导致的匝间短路，还有装配过程中引出端受力导致的线材断裂，所以在结构设计的时候，引出端和螺旋主体衔接的位置可以做小角度的圆弧过渡，减少应力集中的问题，提升装配过程中的抗弯折能力。
