瑞士标准J型家用电源插座结构设计

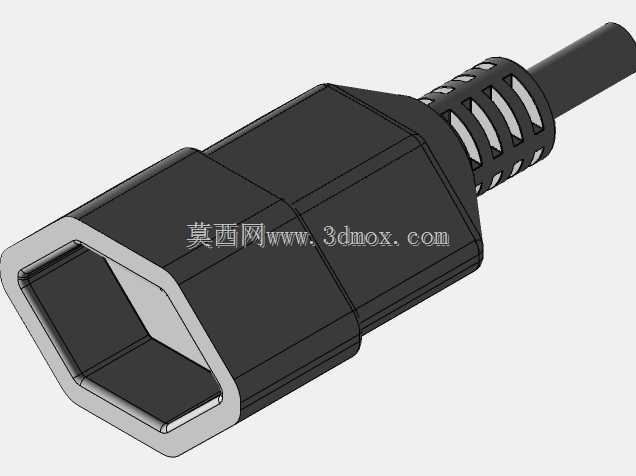

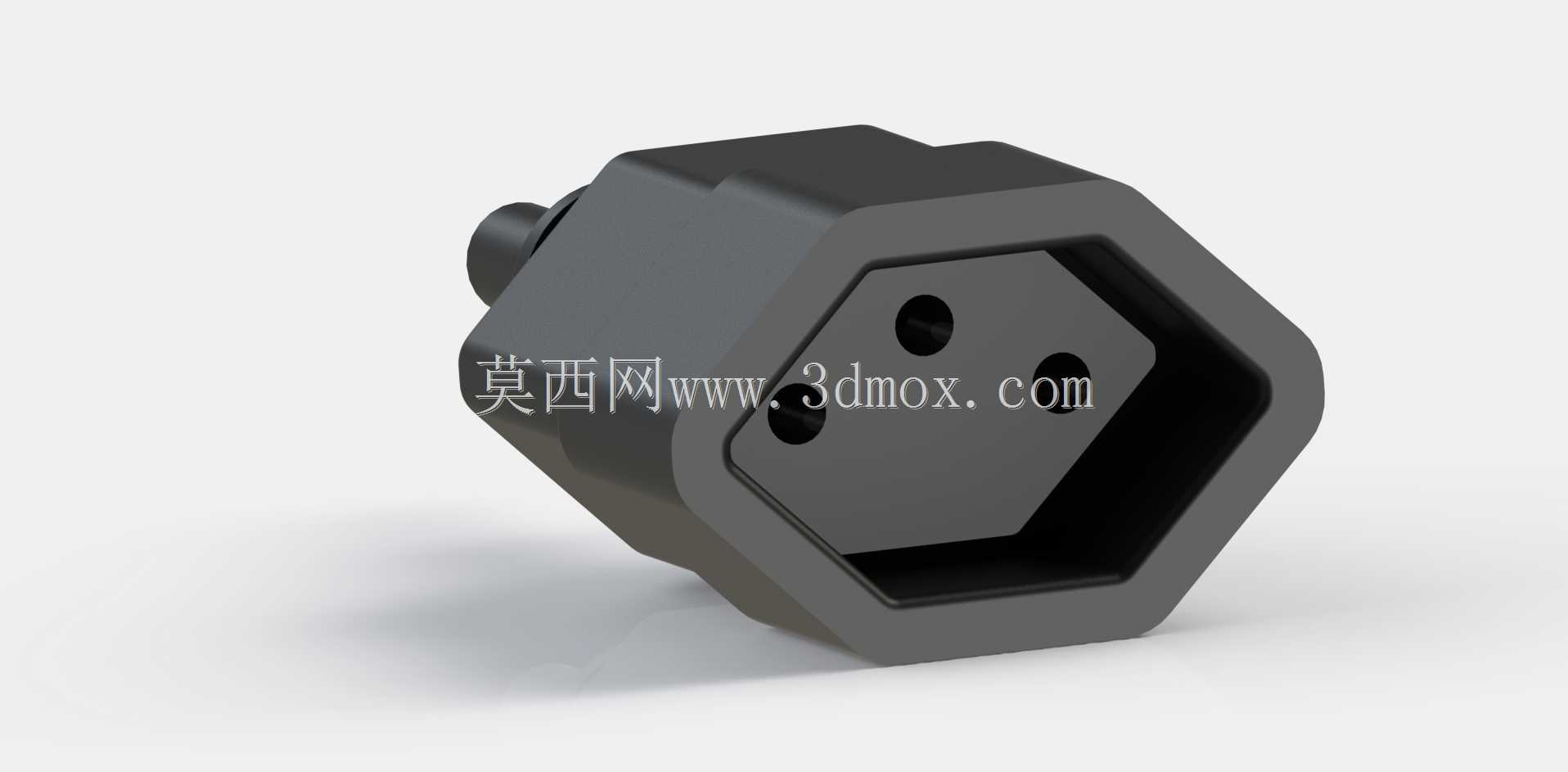

　　日常民用电气布线场景里，这类符合瑞士SN SEV 1011:2009规范的J型插座，是低压终端供电链路里的核心接插部件，主要承担家用、小型商用场景下的市电接驳功能，适配两针、三针乃至多针的同规格插头，能在额定电流、电压匹配的前提下，为各类小家电、办公设备、便携电动工具提供稳定的电力传输通路。从实际工程选型的角度看，这类插座的设计首先要解决接插配合的兼容性问题：插孔内腔的轮廓完全匹配对应插头的插脚排布，内腔做了渐进式的导向倒角，插头插入时不需要刻意对准角度，顺着倒角滑入就能自动对齐插脚位置，避免硬插导致的插脚弯折、接触片变形问题。接插界面的接触片采用弹性铜材冲压成型，表面做镀镍处理，既保证插脚插入后有足够的夹持力，

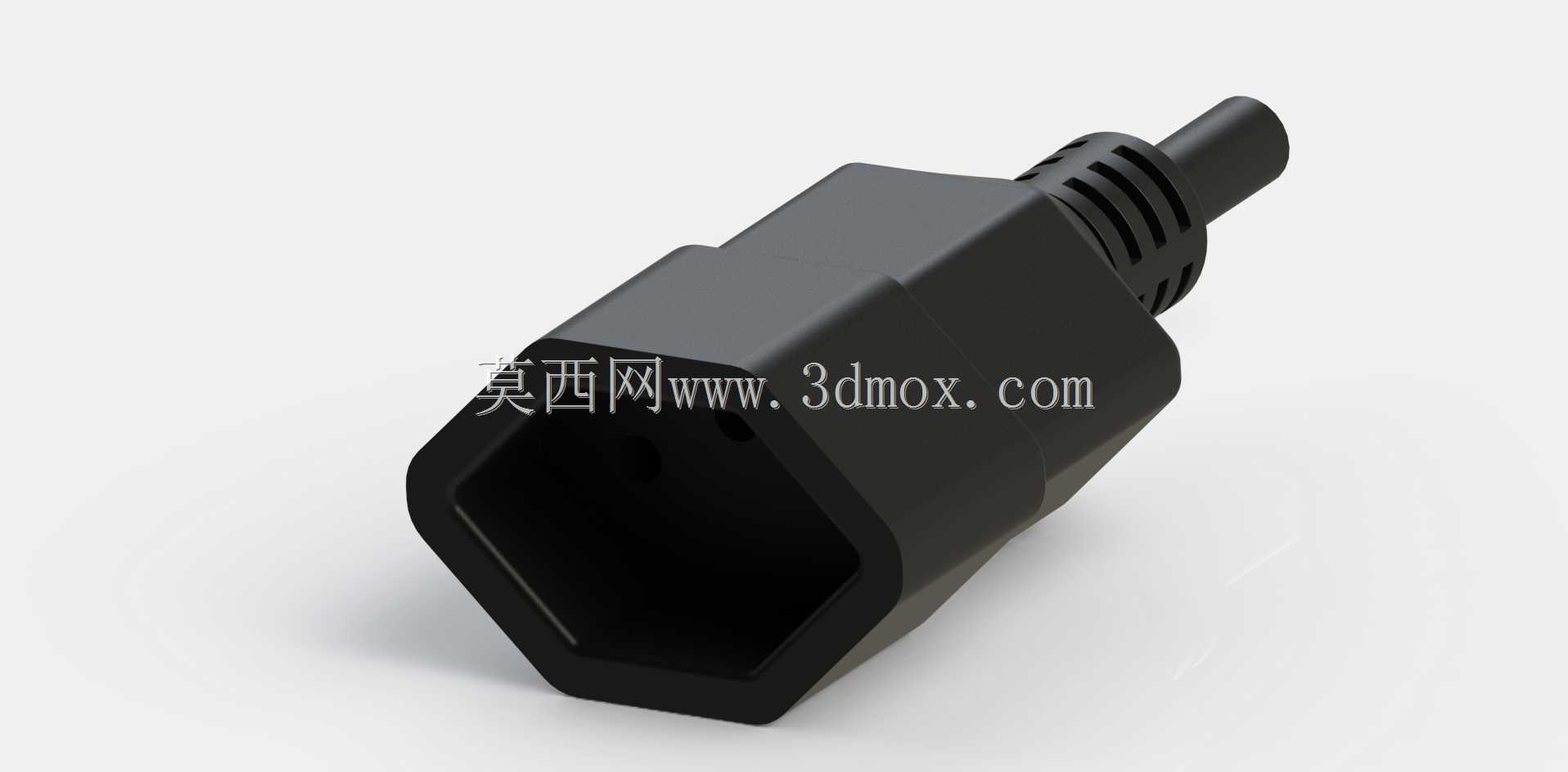

　　避免长期使用后接触松动导致的接头发热，也能抵御日常使用环境中的潮气、轻微腐蚀，延长接触部件的使用寿命。外壳部分采用阻燃PA66材质注塑成型，外轮廓做了多段式的棱角过渡，靠近线缆引出端的位置设计了多道环形的防弯折筋位，这部分结构是很多非标准插座容易忽略的细节——日常使用中电源线经常会被侧向拉扯、反复弯折，防弯折筋能分散线缆根部的应力，避免线缆外皮在根部断裂露出内芯，降低漏电风险。从安装边界来看，这类插座的外形尺寸完全匹配瑞士标准的暗装底盒开孔规格，外壳背部的定位卡扣间距、接线端子的位置都做了统一规范，现场施工时不需要额外改孔，直接卡入底盒再接好火线、零线、地线的端子即可完成安装，接线端子采用螺丝压紧式结构，能适配1.5平方到2.

　　5平方的常规民用布线铜芯线，压紧后不会出现线芯松脱的问题。考虑到不同插脚数量插头的适配需求，插座内部的接触弹片做了分层排布，两针的无接地插头插入时，只会接触零火两级的弹片，三针带接地插头插入时，接地弹片会优先于零火弹片接触，拔出时则最后断开，从结构上保证接地保护的优先级，避免带电插拔过程中出现设备外壳短暂带电的安全隐患。外壳的表面做了细磨砂纹理处理，既不容易残留日常使用的指纹、污渍，插拔时手部握持也有足够的摩擦力，不需要太大力气就能完成插拔操作。插座端面的插孔周围做了凸起的防护围边，一方面能防止日常清洁时的水渍顺着插孔缝隙流入内部，另一方面也能避免细小的金属异物意外掉落插孔引发短路风险。在三维建模过程中，

　　这类接插件的核心难点在于接插配合面的公差把控：插孔内腔和插头插脚的配合间隙要控制在0.1mm到0.2mm之间，间隙太大容易出现接触不良、插合后晃动的问题，间隙太小则会导致插拔力过大，长期使用会加速接触弹片的疲劳失效。线缆引出端的内孔尺寸要匹配常规RVV护套线的外径，配合尾部的压线结构，能承受不小于100N的轴向拉力，保证线缆受拉扯时不会把内部接线端子扯松。另外外壳的合模线位置设计在侧面的棱角处，注塑成型后不需要做额外的打磨处理就能保证外观的整洁度，也能避免合模线出现在插拔时的手部接触位置，提升使用触感。从实际应用场景的适配性来看，这类插座不仅可以用在墙面暗装的固定供电点位，也可以集成在插线板、桌面供电模块、设备集成供电面板上，只要匹配对应的安装开孔尺寸，就能快速完成集成装配，适配不同场景下的供电接驳需求。内部的接触弹片做了防误插设计，不同极性的弹片之间设置了绝缘隔离筋，即使有细小的金属物件误插入单个插孔，也不会触碰到其他极性的接触件，降低误操作带来的触电风险。
