三角镂空式机械传动摇臂结构件

　　在各类需要往复摆动传递动力、转换运动轨迹的机械结构中，摇臂是承担力传导与运动换向的核心受力构件，这款三角构型的摇臂结构，针对中低载荷、高频往复摆动的工况做了针对性的结构优化，在轻量化与结构刚性之间找到了适配多数通用设备的平衡点。从实际应用场景来看，这类摇臂可适配轻工自动化设备的摆料机构、小型专用设备的行程换向组件、非标工装的夹紧联动结构，也可作为教学演示类机械结构的实训构件，覆盖从工业生产设备到教学实训装置的多类使用场景。

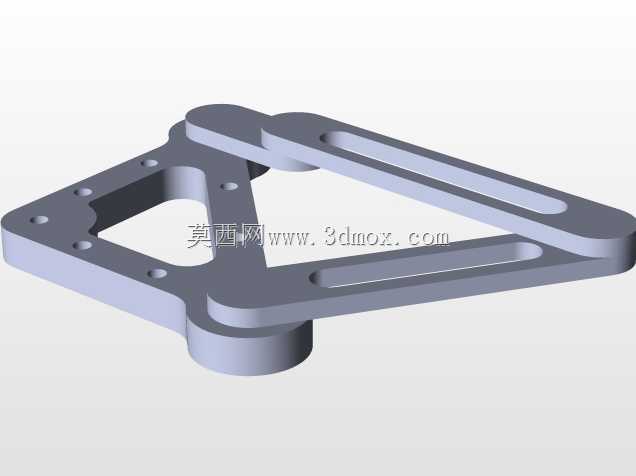

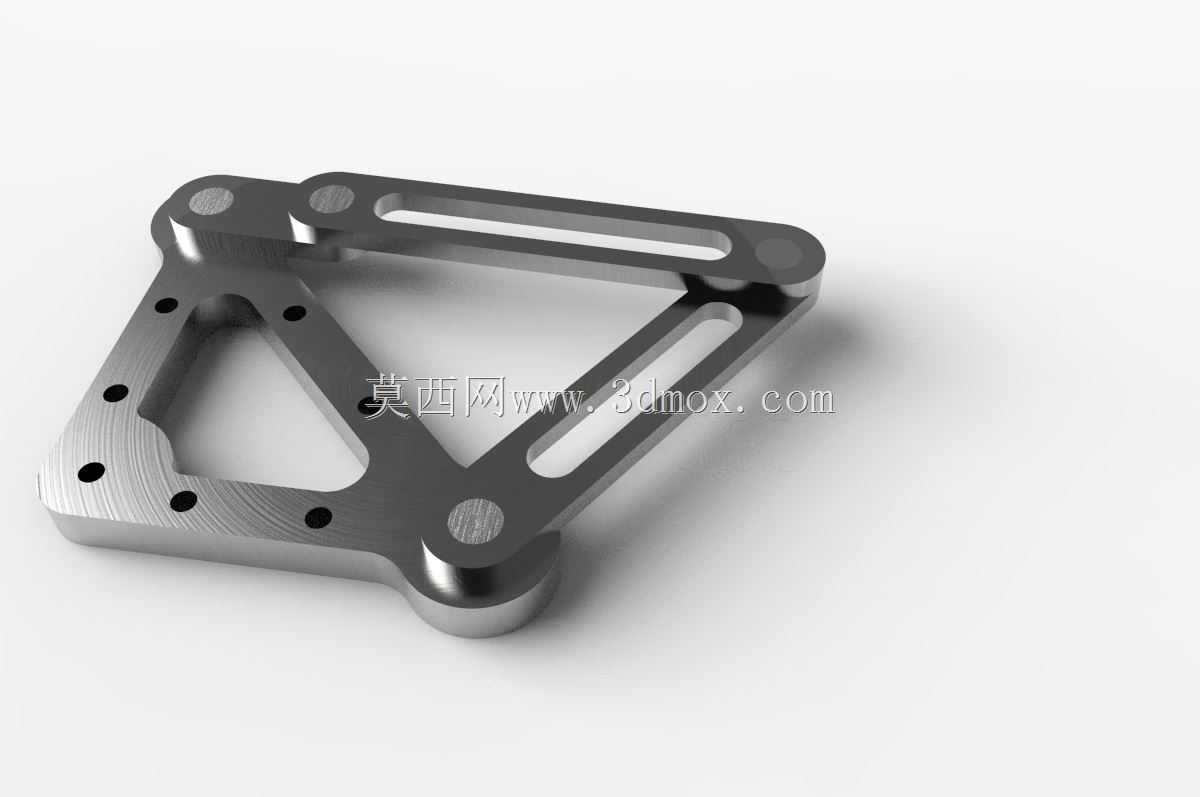

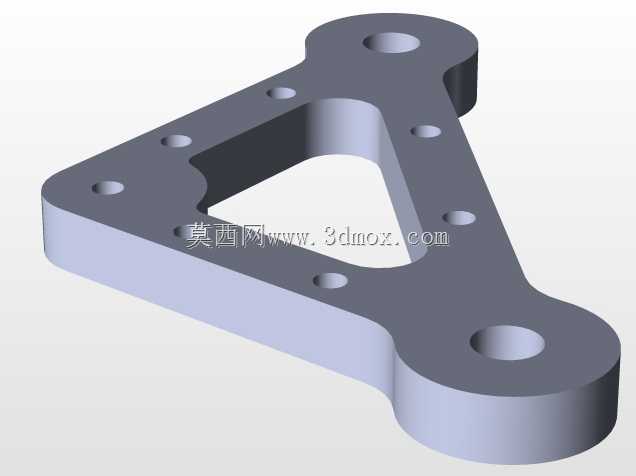

　　从结构功能特性来看，该摇臂采用三角形主体框架构型，利用三角形结构的固有稳定性，在承受摆动力矩时可有效降低结构形变，主体框架上开设的长条形镂空槽并非单纯为减重设计，槽体的走向完全匹配摇臂摆动过程中的应力传递路径，在去除非受力区域冗余材料的同时，不会破坏主受力路径的材料连续性，三个端点位置设置的圆柱凸台安装位，分别对应动力输入点、负载连接点、旋转支点，每个安装位周边都预留了足够的紧固件安装空间，凸台端面做了平整化处理，可保证与配合件安装时的端面贴合度，避免安装后出现偏载导致的转动卡滞。主体板面上分布的多个小孔位，可用于安装限位挡片、位置检测触发片这类辅助配件，无需在安装时额外对摇臂主体进行二次钻孔加工，减少现场改制的工作量。

　　设计思路上，这款摇臂没有采用传统实心摇臂的等厚板材切割构型，而是在三个铰接位置做了局部加厚的凸台结构，铰接位置是摇臂工作过程中磨损最集中的区域，局部加厚的设计既可以提升铰接孔的有效接触长度，降低铰接销轴的单位面积承压，延长铰接副的使用寿命，又不需要将整个摇臂主体做等厚处理，有效控制了构件整体重量，降低摆动过程中的转动惯量，对于需要高频往复摆动的工况来说，更低的转动惯量意味着驱动端需要输出的瞬时扭矩更小，可有效降低驱动元件的选型功率，减少设备运行过程中的能耗与冲击振动。主体框架的镂空设计除了减重之外，还可在设备运行过程中减少风阻，对于有清洁要求的工况，镂空结构不易积留加工碎屑、粉尘等杂物，日常维护清理更加便捷。

　　从安装边界与尺寸适配角度来看，三个铰接点的中心距按照通用机械传动的常用摆角范围做了匹配，当以其中一个端点作为固定旋转支点时，另外两个端点的摆动行程可覆盖多数小型自动化机构的行程需求，安装时无需额外调整铰接点位置即可直接适配常规的摆角参数。构件整体外轮廓做了圆角过渡处理，没有尖锐的棱角，既可以避免安装调试过程中划伤操作人员，也能减少应力集中点，避免长期受交变载荷作用时在棱角位置出现疲劳裂纹。铰接凸台的外径尺寸按照标准铰接衬套的常用规格设计，可直接装配市面上通用的铜基衬套或者滚动轴承，不需要定制特殊规格的铰接配件，降低后期维护的配件采购成本。主体板材的厚度经过受力校核，在承受额定摆动力矩时，主体框架的最大形变量控制在机械传动允许的形变范围内，不会因为形变过大导致铰接点出现同轴度偏差，保证摆动动作的顺畅性。

　　在实际装配使用时，需要注意三个铰接点的销轴安装方向保持一致，避免因为销轴偏斜导致摇臂摆动过程中出现卡滞，安装前需要确认凸台端面的平面度，若存在加工毛刺需要先去除再进行装配，避免贴合面存在间隙导致工作过程中出现异响或者紧固件松动。摇臂表面做了金属氧化处理，具备基础的防锈能力，可适配常规车间环境下的使用需求，若用于潮湿或者有腐蚀性介质的工况，可额外做表面防腐处理提升构件的环境适应能力。
