台式机ATX结构开关电源箱体装配结构

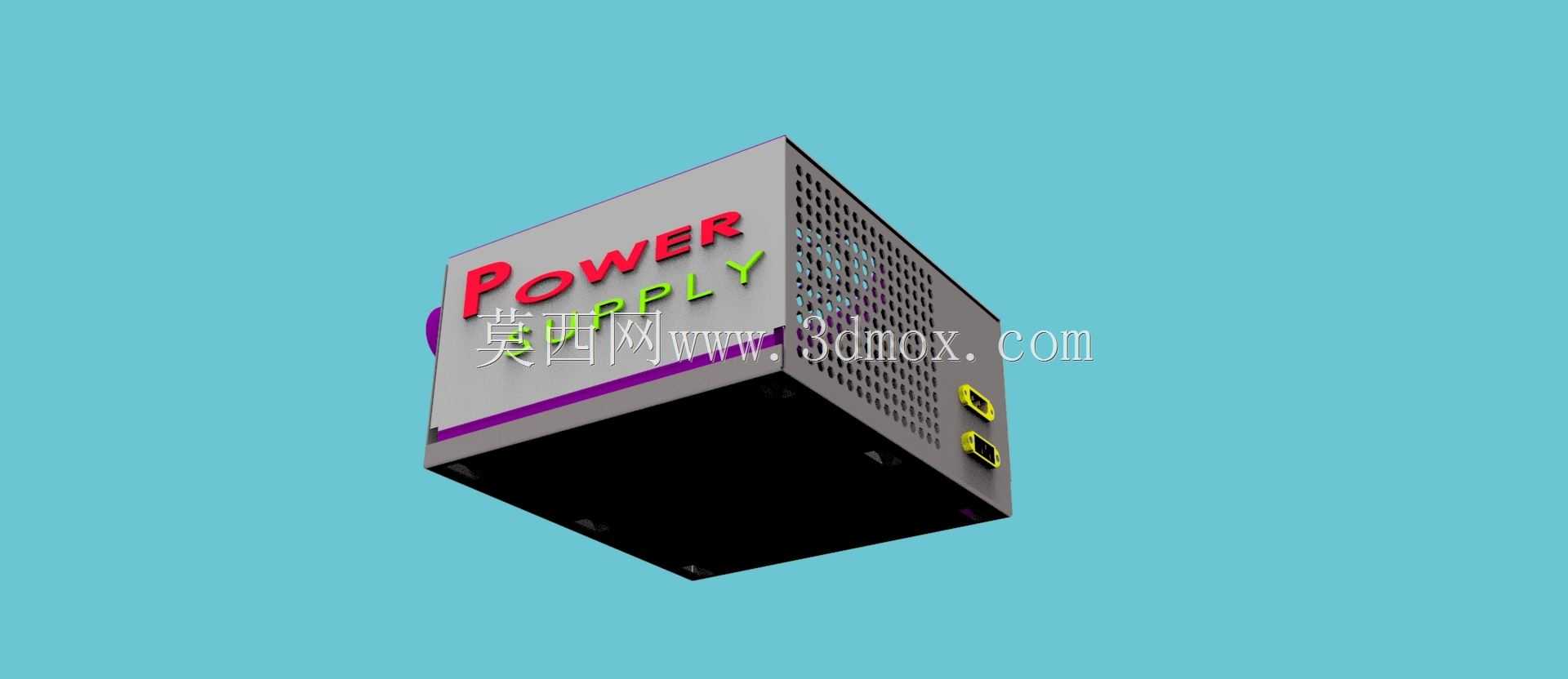

　　日常做台式机整机结构适配、工控机内置供电单元选型时，电源箱的装配细节往往是容易被忽略的环节，很多结构工程师在做机箱内部布局校核时，只会预留通用的电源安装位尺寸，却忽略了电源箱体本身的结构细节带来的干涉风险。这套电源箱的装配结构，是按照标准ATX电源的安装边界做的全细节建模，从钣金外壳的折边工艺，到侧面通风孔的阵列排布，再到输出接口的定位凸台，都还原了量产电源的实际装配状态。

　　从实际应用场景来看，这类电源箱除了常规台式主机的使用场景，还会被改装应用到小型工控机柜、嵌入式检测设备、桌面式3D打印控制箱内部，作为整机的直流供电承载壳体，内部需要容纳AC输入插座、EMI滤波电路、PFC电感、主变压器、低压滤波电容、DC输出模组这些核心元器件，所以外壳的内部净空尺寸、安装柱的定位精度，直接决定了内部元器件的装配兼容性。做这套结构设计的时候，首先要确定的是外部安装边界，标准ATX电源的宽度统一为150mm，高度为86mm，深度根据功率不同从140mm到220mm不等，这套模型对应的是常规140mm深度的主流家用级电源规格，安装孔位完全遵循行业通用标准，四个固定孔分别位于壳体尾部的四个角位，孔距匹配标准机箱电源安装位的115mm横向孔距、65mm纵向孔距，不需要额外做转接板就能直接适配绝大多数标准机箱、工控机柜的安装位。

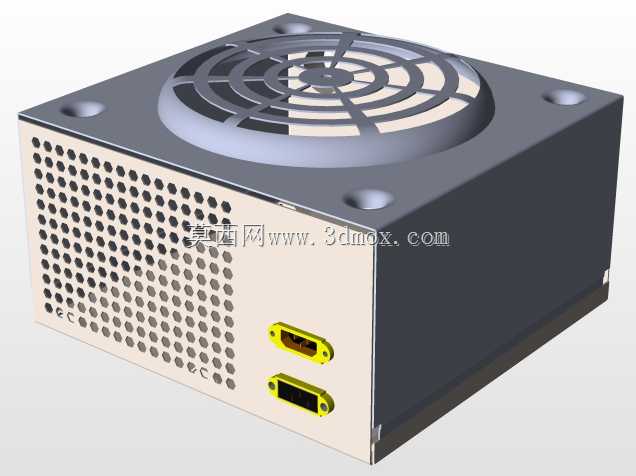

　　外壳的结构设计上，采用0.6mm厚度的SECC镀锌钢板折边拼接结构，上下盖通过侧边的卡扣与尾部的螺丝实现固定，折边位置做了R0.8的圆角处理，避免钣金锐边割伤装配人员，同时折边结构也能提升壳体的整体刚性，减少内部风扇运转带来的壳体共振。侧面的通风孔采用六边形蜂窝阵列排布，相比圆形通孔，蜂窝结构在同等开孔率的情况下能提供更好的壳体结构强度，同时通风效率也更高，开孔位置避开了内部安装柱、元器件固定位的区域，不会出现通风孔与内部元器件干涉的情况。输出接口端做了下沉式的凸台结构，两个常规的DC输出接口凸台高度为5mm，接口之间的间距为18mm，足够容纳常规的电源线插头插拔，不会出现插头互相干涉的情况，接口周围做了0.5mm的限位筋，装配接口模组的时候可以直接卡入限位筋定位，减少打螺丝的定位工序，提升装配效率。

　　做内部结构校核的时候，要注意壳体底部的四个PCB安装柱高度为6mm，安装柱中心位置预留了M3的螺丝孔，用来固定主PCB板，这个高度刚好可以让PCB板底部的引脚与壳体之间保留足够的安全距离，避免引脚接触钣金壳体造成短路。AC输入插座的位置位于壳体尾部的左上角，插座周围做了绝缘挡片的安装槽，挡片采用阻燃PC材质，用来隔离AC输入部分与低压输出部分，满足安规要求。风扇安装位位于壳体的进风面，预留了120mm标准风扇的安装孔位，孔位中心距为105mm，风扇与壳体之间预留2mm的间隙，用来粘贴减震泡棉，减少风扇运转时的振动传递到壳体上。

　　很多工程师在做电源适配的时候，往往只关注电源的功率参数，却忽略了壳体的出线位置、通风方向与机箱内部风道的匹配性，这套模型把壳体的所有通风孔位置、接口凸台高度、安装柱定位都做了1:1还原，在做整机布局的时候，可以直接导入模型做干涉检查，提前发现电源与显卡支架、硬盘架、走线槽的位置冲突，避免实际打样后出现装配问题。另外壳体表面的标识区域做了下沉0.2mm的凹面，用来粘贴电源参数铭牌，凹面的尺寸为90mm*50mm，刚好匹配主流电源的铭牌尺寸，凹面边缘做了0.3mm的倒角，粘贴铭牌的时候不会出现边缘翘起的问题。

　　从装配逻辑来看，这套电源箱采用的是自下而上的装配顺序，先把内部的元器件、PCB板、风扇固定到下壳体的安装柱上，再扣合上盖，最后锁上尾部的固定螺丝，整个装配过程不需要额外的工装夹具，适合流水线批量装配。壳体的所有折边位置都做了向内的卷边处理，既可以提升壳体的结构强度，也能避免装配的时候划伤内部的线材，线材的出线位置位于输出接口端的内侧，预留了10mm的出线空间，足够容纳所有输出线材的弯折半径，不会出现线材被壳体压伤的情况。
