带安装座的立式轴套支撑连接构件

项目分类:通用机械零部件 发布时间:2021-11-21 ID:399468

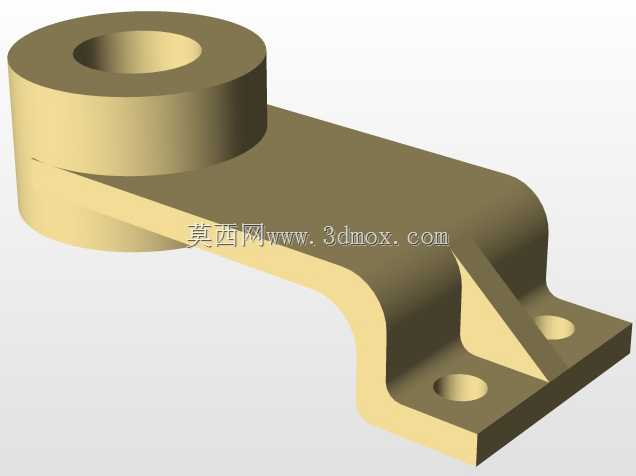

  • 带安装座的立式轴套支撑连接构件

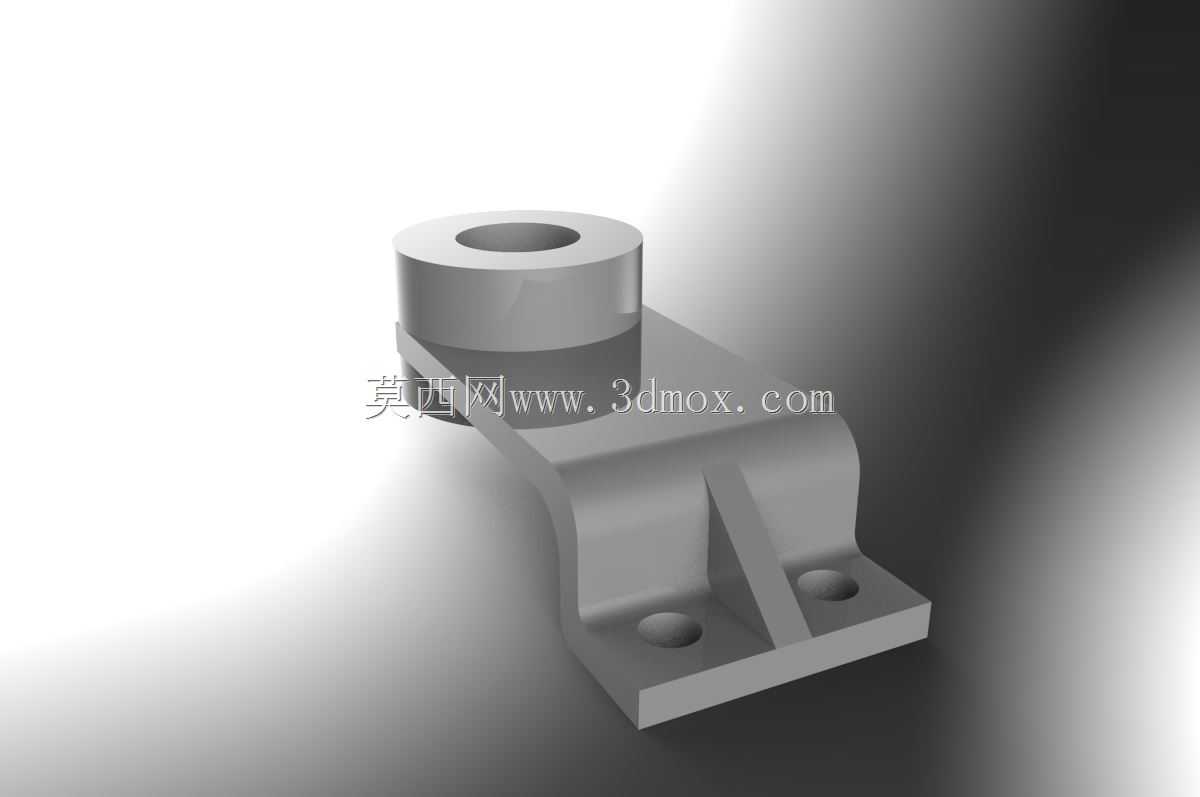

  • 带安装座的立式轴套支撑连接构件

  这类带安装底座的立式轴套支撑件,在轻工输送线、小型自动化专机的从动轮组、导向杆系里应用十分普遍,日常做设备改型时经常会碰到类似结构的选型或重新设计需求。从结构功能来看,上部的空心圆柱轴套是核心功能位,主要用来穿装光轴、销轴类回转或滑动部件,内孔的同轴度、圆柱度直接决定了配套轴件的运转顺畅度,设计时通常会根据穿装轴的直径预留合适的配合公差,若用于滑动导向场景,内孔还会预留油槽或润滑脂加注位,降低长期往复运动的磨损速率。下部的矩形安装底板承担整个构件的固定功能,底板上开设的两个沉头安装孔,用来穿装内六角螺栓将整个支撑件锁固在设备机架的安装平面上,沉孔设计可以让螺栓头完全沉入板面,不会突出干涉周边运动部件,

  两个安装孔的孔距是核心安装边界尺寸,设计时需要匹配机架上预设的安装孔位,避免出现现场无法对位安装的问题。连接轴套与安装底板的弯折立板侧面,设置了三角形加强筋结构,这处结构是整个构件的强度关键,因为轴套部位承受轴件传递的径向载荷时,立板与底板的衔接位置会产生较大的弯曲应力,若没有加强筋补强,长期受载后很容易出现立板变形、焊缝开裂(焊接结构件场景)或注塑件缩痕断裂(非金属件场景)的问题,加强筋的厚度通常设置为立板厚度的0.7-0.8倍,既保证补强效果,也不会因为壁厚差过大导致铸造或注塑成型时出现缩孔缺陷。从实际安装场景来看,这类支撑件通常成对使用,分别布置在轴类部件的两端,共同承担轴上零件的重量与工作载荷,

  比如小型皮带输送机的从动辊两端、气动滑台的导向杆端部支撑、工装夹具的定位销固定座等位置,都能看到这类结构的身影。设计这类构件时,首先要确定上部轴套的内孔直径与轴向长度,这两个尺寸由配套穿装的轴件直径、需要的支撑跨度决定,轴套长度太短会导致轴件支撑刚度不足,运转时出现晃动,太长则会增加不必要的材料成本与安装空间占用。其次要确定安装底板的外形尺寸与安装孔位,底板的长宽尺寸需要保证螺栓安装时有足够的扳手操作空间,同时底板的平面度需要控制在合理公差范围内,避免锁固螺栓时因为底板不平导致轴套出现偏斜,进而引发轴件卡滞、磨损加剧的问题。立板的弯折角度通常设置为90度,保证轴套的轴线与安装底板平面平行,若有特殊的倾斜安装需求,

  也会对应调整立板的弯折角度,但这类非标角度的支撑件通用性较差,一般只在专用设备上使用。另外,轴套的外圆与立板的衔接位置、立板与底板的衔接位置,都会设置合理的铸造圆角或机加工倒角,一方面是为了减少应力集中,提升构件的抗疲劳载荷能力,另一方面也能避免锐边划伤装配人员,符合机械设计的安全规范。在材料选择上,这类支撑件如果用于普通载荷场景,多采用HT200灰铸铁铸造后机加工,成本低且减震性好;如果用于载荷较大、有冲击的工况,会采用45钢焊接后调质处理,强度更高;如果用于食品机械、医疗设备等有耐腐蚀要求的场景,则会采用304不锈钢加工,或者采用高强度POM材质注塑成型,满足卫生与耐腐蚀要求。实际建模过程中,需要重点关注各特征之间的位置公差,比如轴套内孔轴线与安装底板底面的平行度、两个安装孔相对于轴套轴线的对称度,这些公差如果控制不到位,装配后会直接影响整套机构的运行精度,很多新手设计时容易忽略这些形位公差要求,只做外形建模,导致加工出来的零件无法满足装配使用要求。这类构件虽然结构不算复杂,却是机械设备里最常见的基础支撑元件,其结构设计的合理性直接影响整套设备的运行稳定性与使用寿命,很多设备的早期故障,往往就是这类基础支撑件的设计缺陷导致的,比如加强筋尺寸不足导致受载变形、安装孔位偏差导致装配应力过大、轴套长度不足导致轴件晃动等问题,在做结构设计时需要结合实际工况载荷反复校核尺寸,不能仅凭经验随意绘制。
