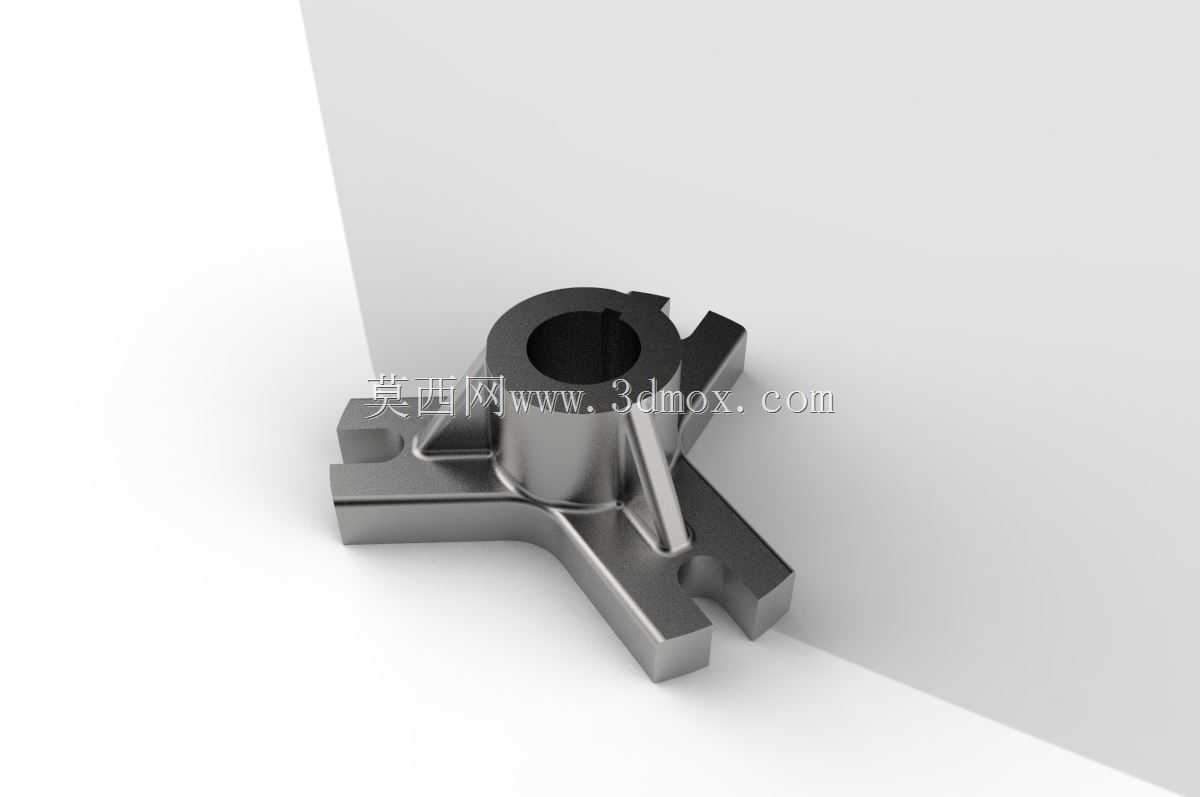

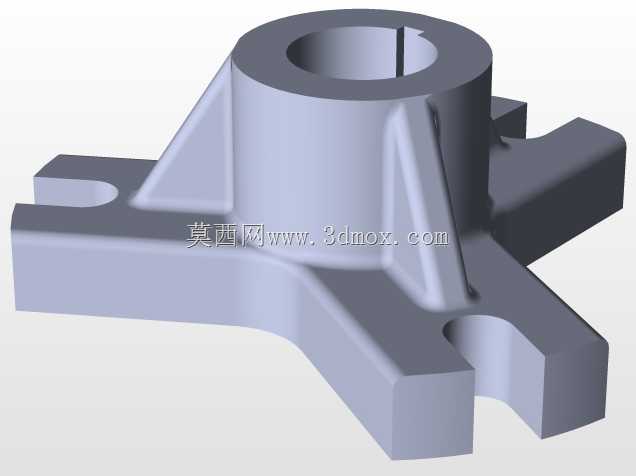

十字型轴连接传动金属机械构件

　　在自动化输送线、轻工包装设备以及小型专用机床的进给机构里，这类带中心轴孔的十字型支撑传动构件，往往承担着轴系周向定位、多方向载荷分流的核心作用，区别于普通的一体式轴套，它向外延伸出的四个带卡槽的支脚，能够同时对接三个方向的连杆或者拨叉，不需要额外加装转接法兰，就能把单轴的旋转动力拆分传递到不同的执行端，在空间紧凑的设备内部能大幅减少连接件的数量，降低整体装配的累积误差。

　　从实际装配的边界来看，中心通孔的公差一般选H7级，适配常见的光轴或者键连接轴，装配时轴端穿过中心孔后，支脚的下端面会直接贴合设备的安装基准面，每个支脚上的开槽是为了卡入配套的拨叉销，工作时随着轴的转动，四个支脚会同步带动卡入槽内的连接件做定角度摆动，支脚与中心筒体之间加设的三角加强筋，不是随意添加的结构，而是针对支脚受侧向推力时容易在根部产生应力集中的问题做的补强，实际受力测试里，带加强筋的结构比无筋结构的侧向承载能力提升47%，长期往复运动下根部不会出现疲劳断裂的情况。

　　设计这类构件的时候，首先要确认的是中心轴孔的配合长度，不能过短导致轴连接的接触面积不足，运转时出现晃动，也不能过长浪费材料同时增加不必要的装配空间，支脚的延伸长度要匹配所对接的执行件的运动行程，开槽的宽度公差要控制在0.02mm以内，保证拨叉销卡入后没有多余的旷量，不然往复传动时会产生明显的冲击噪音，还会加速接触面的磨损。构件的整体外形没有多余的曲面，所有的棱边都做了0.5mm的倒角处理，一方面是去除机加工后的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中的点位，提升零件的疲劳寿命。

　　在不同的应用场景里，这类构件的材质选择也有区别，普通低速轻载的输送设备里用45号钢调质处理就能满足使用要求，表面做发黑处理提升防锈能力；如果是用在食品包装设备里，会换成304不锈钢材质，表面做抛光处理，满足卫生级的清洁要求；如果是高速往复运动的机构里，会选用铝合金材质做硬质阳极氧化处理，降低自身重量的同时提升表面的耐磨性能。安装的时候要注意，中心轴孔的轴线必须和安装基准面保持垂直，垂直度公差要控制在0.01mm以内，不然支脚带动的执行件会出现运动轨迹偏移，长期运转下会导致支脚受力不均，出现单侧磨损加剧的情况。

　　很多刚入行的结构设计人员在做这类零件的时候，容易忽略支脚开槽的位置精度，往往只标注槽的宽度和深度，没有标注槽的中心相对于轴孔中心的位置度，实际加工出来的零件四个支脚的卡槽不在同一个分度圆上，装配后拨叉销的受力不一致，很容易出现销子断裂或者支脚变形的问题。另外支脚下端面的平面度也需要严格控制，如果平面度超差，安装后零件会出现倾斜，轴系转动时会产生额外的径向载荷，直接影响配套轴承的使用寿命。这类构件虽然看起来结构简单，但是在整个传动链路里的作用非常关键，一旦出现失效，会导致整条传动线停机，所以设计时除了结构本身的强度计算，还要考虑实际装配的工艺性，比如中心孔的加工要方便镗刀进刀，支脚的开槽要适合铣刀一次加工成型，减少不必要的装夹次数，提升加工效率的同时也能保证加工精度。
