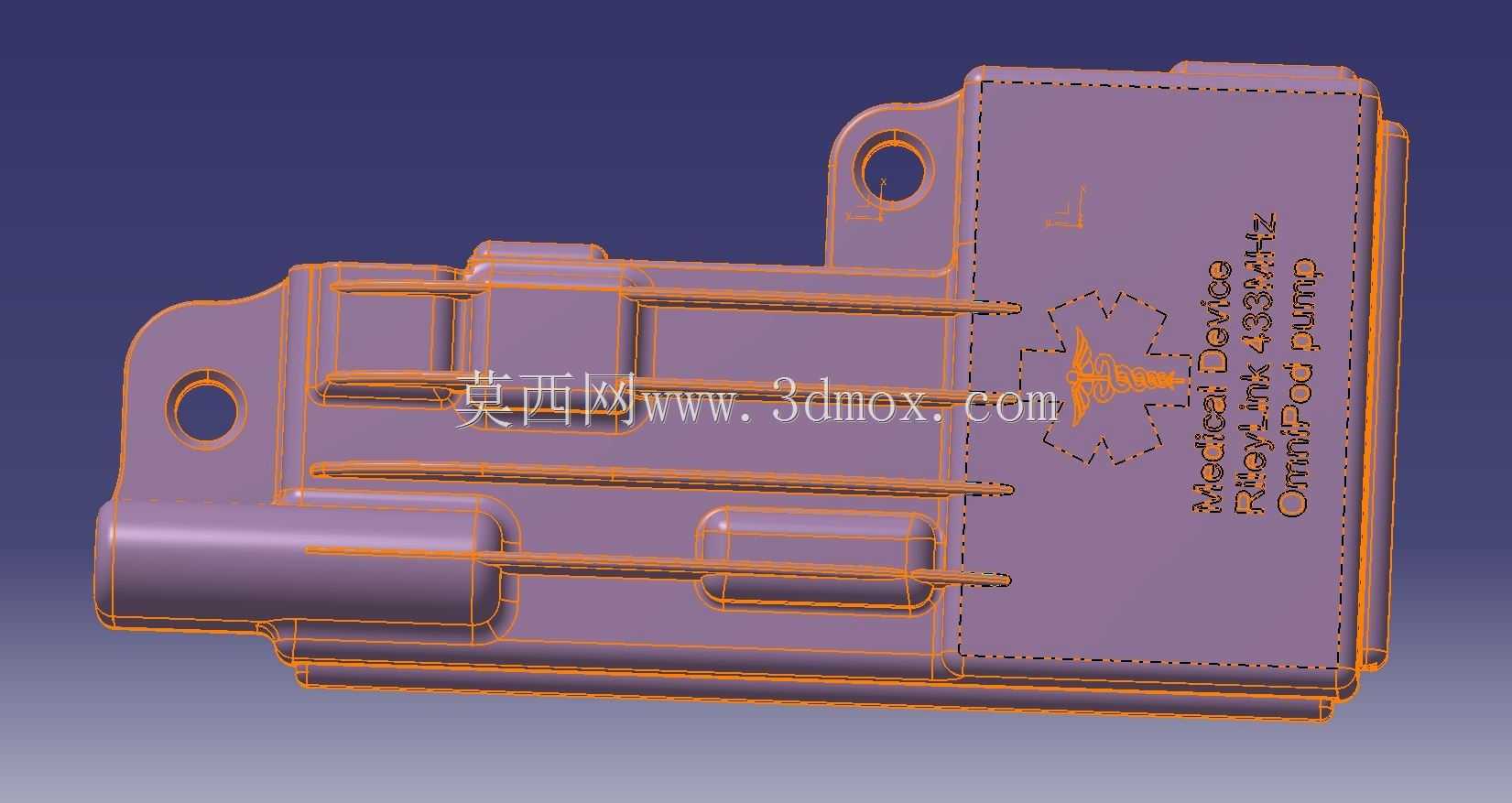

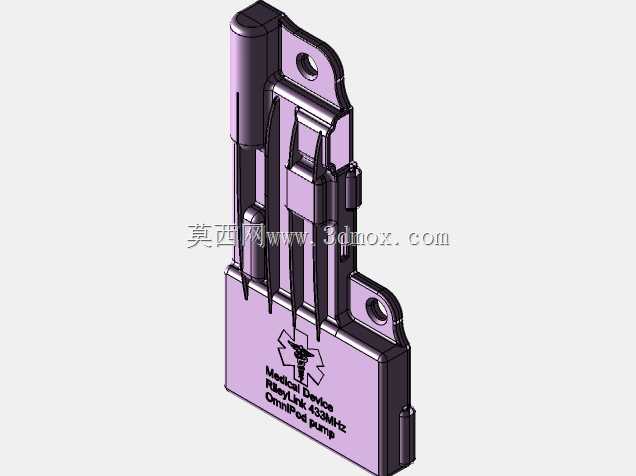

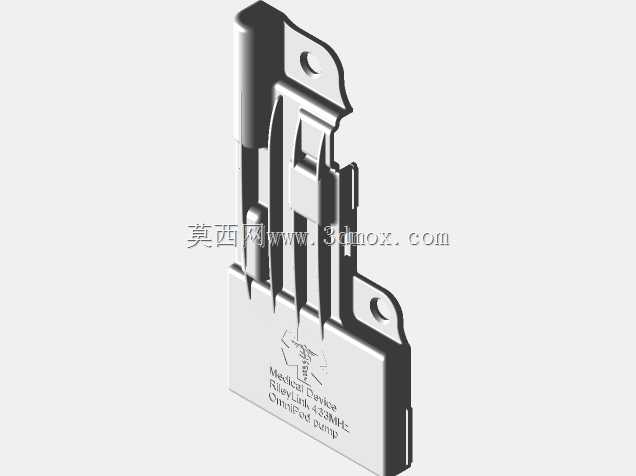

RileLink胰岛素泵硬质防护外壳结构

　　这款硬质外壳是为433MHz频段的RileLink全足式胰岛素泵配套设计的防护结构件，核心应用场景覆盖糖尿病患者日常随身佩戴、胰岛素泵户外携带、居家使用过程中的设备防护需求，作为胰岛素泵的外置防护载体，需要同时兼顾设备信号穿透、物理防护、佩戴适配、操作便利性这几个核心需求，在医疗便携设备的配套结构设计中，这类外壳的设计逻辑和普通消费电子外壳有明显区别，首先要优先保障医疗设备的信号传输不受壳体遮挡影响，其次要应对日常使用中的磕碰、挤压、汗液侵蚀等复杂工况。

　　从实际使用场景出发，日常佩戴时胰岛素泵通常会被放置在衣物口袋、腰挂佩戴位或者随身包袋内，外壳的侧壁做了加厚的防撞筋设计，筋位高度高出内部设备安装面1.2mm，当外壳受到侧向挤压或者跌落冲击时，冲击力会先通过外侧的防撞筋传导分散，不会直接作用在内部的胰岛素泵本体上，避免泵体的按键、接口、信号模块受外力损坏。外壳的安装边界完全匹配RileLink胰岛素泵的外形轮廓，内部的定位卡槽和泵体的凸起结构一一对应，装配时不需要额外的粘接或者螺丝固定，依靠卡扣结构就能实现泵体和外壳的紧密贴合，拆装时只需要拨开侧边的卡扣拨片就能快速取出设备，方便用户日常更换电池、调整设备参数。

　　设计过程中首先考虑的是信号穿透需求，433MHz的无线信号对于金属材质的屏蔽非常敏感，因此整个外壳采用非金属硬质工程塑料材质，壳体的壁厚控制在1.8mm，既保证了足够的结构强度，又不会因为壁厚过厚导致信号衰减，影响胰岛素泵和配套设备之间的通讯稳定性。外壳表面预留了医疗标识的模刻位置，标识区域做了下沉0.3mm的凹槽设计，后续可以通过丝印或者激光雕刻的方式标注设备相关警示信息，避免标识在长期摩擦后出现脱落。外壳上下两端设计了挂装孔位，孔位内部做了R0.8mm的圆角过渡，避免挂绳长期摩擦出现断裂，用户可以根据自身佩戴习惯选择不同的挂装位置，适配腰挂、颈挂、口袋夹装等多种佩戴方式。

　　从结构细节来看，外壳的侧边对应胰岛素泵的接口位置做了精准的避让开口，开口边缘做了外翻的圆角处理，不会在插拔连接线的时候刮伤线材外皮，同时开口的尺寸刚好和接头外径匹配，日常使用时灰尘、汗液不容易从开口位置进入壳体内部，减少设备接口被污染腐蚀的风险。外壳的内表面做了细微的磨砂纹理处理，和泵体外壁接触时不会出现打滑移位的情况，同时也避免了硬塑料面和泵体长期摩擦导致的外壳表面刮花。考虑到医疗设备的清洁需求，整个外壳的外表面没有设计容易积灰的深凹槽结构，所有转角位置都做了圆角过渡，用户日常使用酒精棉片擦拭消毒的时候，能够快速清洁整个外表面，没有清洁死角。

　　安装适配方面，外壳的整体外形尺寸完全控制在胰岛素泵本体外轮廓的基础上，单边外扩尺寸不超过3mm，不会因为加装外壳导致设备整体体积过大，影响日常携带的便利性。外壳的卡扣结构采用了悬臂式卡扣设计，卡扣的变形量控制在材料允许的弹性形变范围内，反复拆装数百次也不会出现卡扣断裂或者塑性变形的问题，能够满足设备全生命周期的使用需求。壳体的分模线设置在侧面的防撞筋位置，分模线产生的毛边不会影响外壳的外观和装配精度，后续生产过程中只需要简单的飞边处理就能达到装配要求，降低量产的加工成本。

　　在实际工况验证的设计考量中，这类随身医疗设备的外壳需要承受日常使用中的小高度跌落、口袋内的挤压、温度变化带来的材料形变影响，因此在壳体的转角位置都做了加强筋连接，避免跌落时转角位置出现应力集中导致壳体开裂。外壳的壁厚均匀性控制在±0.1mm范围内，注塑生产时不会出现缩痕、翘曲等缺陷，保证量产时每个外壳的尺寸一致性，能够和胰岛素泵本体完美适配。同时壳体表面没有尖锐的棱角，所有外露的边缘都做了倒钝处理，贴身佩戴时不会刮伤皮肤或者勾扯衣物纤维，提升长期佩戴的舒适度。
