环形法兰连接底座结构设计

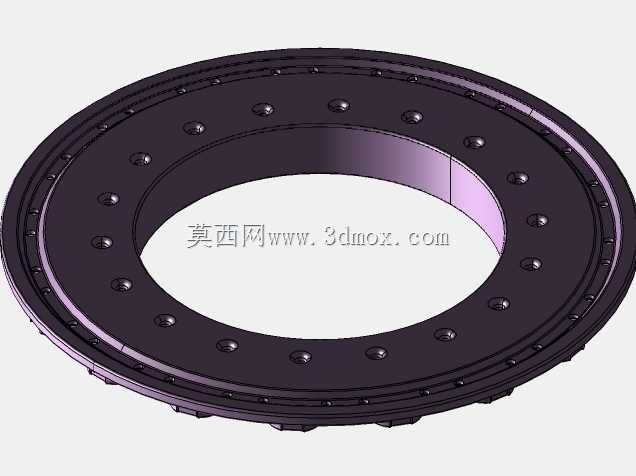

　　该环形法兰底座主要应用于承压管道系统、回转支承安装基座、大型罐体端部连接等场景，作为两段构件之间的核心连接承载部件，承担轴向载荷传递、周向定位、密封面贴合压紧的核心功能，在化工管路、工程机械回转机构、风电塔筒连接段、重型设备减震基座等领域均有广泛适配空间。从结构设计逻辑来看，整体采用中空环形布局，中心通孔为介质流通或回转部件穿行预留足够空间，避免连接部位出现通径缩径问题，保障流体输送场景下的压损控制，或是回转部件的运动干涉规避。法兰盘面沿周向均匀布置多组螺栓安装孔，孔位排布严格遵循等节距圆周分布原则，确保螺栓预紧力能够沿周向均匀施加在密封接触面上，避免局部应力集中导致的密封失效或是连接面翘曲变形，每处螺栓孔周边做了轻微的沉台处理，

　　能够在螺栓拧紧时容纳螺栓头下的垫片，保证螺栓头部与法兰面的贴合度，减少偏载带来的螺栓疲劳损伤。法兰本体的厚度设计经过载荷校核，在满足轴向抗拉、抗剪强度要求的前提下，尽可能控制整体重量，降低连接部位的附加载荷，盘面靠近内孔的位置设置了一圈凸起的密封止口，安装时可嵌入配对法兰的对应凹槽内，既能够实现安装时的快速径向定位，减少装配对位的调整工作量，又能为密封垫片提供径向限位，避免设备运行过程中垫片受介质压力冲击发生移位，大幅提升密封可靠性。法兰外缘做了均匀的齿状防滑结构设计，该结构主要服务于安装对位过程中的微调操作，当需要转动法兰调整螺栓孔对位角度时，外缘的齿槽能够为工装卡具提供可靠的夹持着力点，避免夹持打滑损伤法兰密封面，

　　同时在设备长期运行后需要拆卸维护时，也可借助该结构撬动法兰分离，减少密封面粘连带来的拆卸难度。从安装边界维度来看，该法兰底座的安装配合面平面度要求控制在合理公差范围内，保障与配对构件连接时的贴合紧密性，周向螺栓孔的位置度公差严格匹配对应规格的螺栓直径，既保证安装时螺栓能够顺利穿入，又能控制连接后的径向窜动量，内孔与外圆的同轴度公差满足回转类场景的动平衡要求，避免高速运转时出现偏心振动。在实际选型适配过程中，需要结合实际工况的载荷等级匹配对应数量与规格的紧固件，根据输送介质的腐蚀性、工作温度区间选择适配的法兰本体材质与密封垫片类型，安装时需遵循对角分步拧紧的螺栓紧固工艺，确保各螺栓预紧力偏差控制在允许范围内，

　　避免因预紧力不均导致的法兰变形、密封泄漏等问题。该结构的设计充分考虑了加工工艺性，整体可采用锻造后车削加工的工艺路线成型，螺栓孔可通过数控钻床一次装夹完成周向所有孔位的加工，有效保证孔位的位置精度，密封面部位可根据工况要求选择精车或是磨削加工，满足不同压力等级下的密封面粗糙度要求，外缘的齿状结构可在车削工序后通过铣削加工成型，整体加工工序简洁，量产时的工艺一致性容易控制，能够有效降低生产制造成本。在回转支承安装场景下使用时，该法兰底座可作为回转支承与固定基座之间的过渡连接部件，盘面的螺栓孔分别对应回转支承的安装孔与基座的预埋螺栓孔，能够将回转支承承受的轴向载荷、倾覆力矩均匀传递到下部基座结构上，避免基座局部受力过大出现结构变形，内孔的尺寸预留足够空间容纳回转支承的内齿圈或是中心穿过的管线、线缆，满足回转机构的走线、过料需求。在管道连接场景下，该法兰的密封止口结构可适配缠绕式垫片、金属包覆垫片等多种密封形式，能够满足中高压管路的密封要求，周向均匀的螺栓排布可保障垫片整个圆周上的压紧力一致，减少介质泄漏的风险，中空的通径设计与连接管道的内径保持一致，避免管道通径变化带来的介质流态紊乱，降低管路系统的振动与噪声。
