带定位缺口环形密封压合构件结构设计

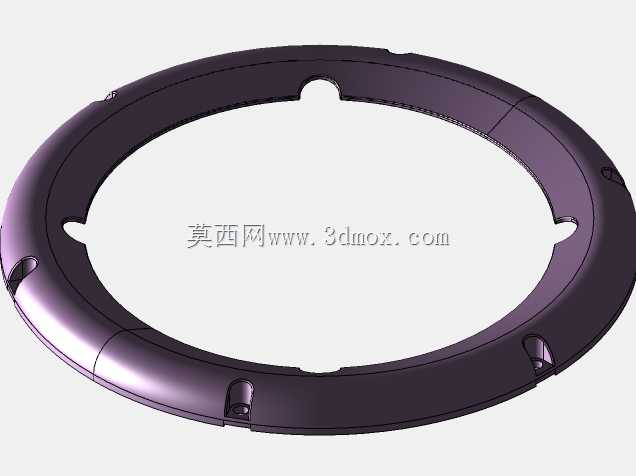

　　在流体管路对接、压力容器端盖封装、旋转腔体端面密封这类工业场景里，环形压合构件的结构合理性直接决定整套密封系统的服役寿命，很多现场出现的渗漏、泄压故障，追根溯源都是环形压件的定位结构设计不合理，安装时出现偏斜，导致密封垫受力不均，局部压溃或者压合不足留下渗漏通道。这款带三处定位缺口的环形构件，就是针对这类安装痛点做的结构优化，区别于普通光面平垫圈的设计，它的环体内侧均匀分布三处内凹定位缺口，刚好可以和对接端面上的三个定位凸台形成嵌合配合，安装时不需要反复调整对齐度，只要把缺口对准凸台放下去，就能自动找准同轴度，哪怕是高空、狭窄设备舱这类视线受限的安装场景，也能一次装配合格，不会出现环体偏磨密封件的问题。从结构细节来看，

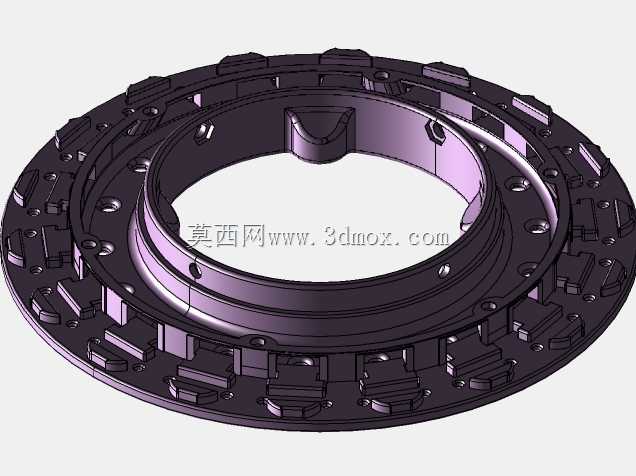

　　环体的截面不是等厚度的平直结构，靠近内侧密封贴合面的位置做了0.3毫米的微凸压合棱，压合时这条棱会首先接触密封垫片，在螺栓锁紧力的作用下形成一道连续的线性密封带，相比整面压合的结构，线性压合的面压更高，不需要过大的锁紧力矩就能达到可靠的密封效果，还能避免密封垫因为整体受压过大出现永久塑性变形，延长密封件的更换周期。环体外侧均匀分布的六个沉台结构，是对应锁紧螺栓的让位设计，每个沉台的深度刚好和螺栓头的高度匹配，螺栓锁紧之后头部不会突出环体的上表面，不会和外部的防护套、旋转部件发生运动干涉，这一点在有相对转动的腔体密封场景里尤其重要，很多早期的设计没有做沉台让位，螺栓头突出环面，设备运行时和外部护罩发生摩擦，轻则磨坏护罩，

　　重则导致螺栓松动引发密封失效。从安装边界来看，这款环形构件的外径适配常规的DN125标准通径接口，内侧的定位缺口中心距和行业通用的三凸台对接端面完全匹配，不需要对原有设备的对接端面做二次加工就能直接替换使用，环体的厚度控制在8毫米，安装后占用的轴向空间很小，适合轴向安装尺寸受限的紧凑型设备布局。设计过程中特意做了应力分散处理，每个定位缺口的转角位置都做了R2的圆角过渡，没有尖锐的应力集中点，在承受交变压力载荷的时候，不会在缺口位置出现疲劳裂纹，之前测试过没有做圆角过渡的样件，在1.6MPa的交变压力循环测试里，不到两万次循环就在缺口转角处出现了裂纹，做了圆角优化之后，十万次循环之后没有出现可见的结构损伤。

　　环体的下表面也就是密封贴合面做了平面度管控，整体平面度公差控制在0.05毫米以内，压合的时候不会因为平面度误差导致局部出现缝隙，哪怕是搭配硬度稍高的聚四氟乙烯密封垫，也能实现均匀压合。在实际的设备选型适配里，这类环形压合构件可以用在化工管路的法兰端盖密封、食品加工设备的旋转罐体端盖压合、车用过滤装置的滤芯端盖固定等多个场景，不同场景下只需要调整对应的材质即可，结构本身不需要做大幅改动，比如食品接触场景可以用304不锈钢材质，化工腐蚀场景可以用PP或者PVDF材质，常规的液压油路场景用45号钢表面发黑处理就能满足使用要求。很多现场维护人员在更换这类环形压件的时候，容易忽略定位缺口和凸台的配合关系，强行用螺栓把偏斜的环体压到位，短期看似安装完成，实际运行中很快就会出现渗漏，这款构件的定位缺口设计本身就具备防错功能，如果没有对准凸台，环体就无法完全落到位，安装人员能直观发现安装偏差，从结构上避免了误装的可能。另外环体外侧的边缘做了0.5毫米的倒角处理，安装时不会刮伤对接面的防腐涂层，也不会割伤安装人员的手套，这些细节设计虽然不影响核心功能，但在实际批量装配和现场维护的时候，能大幅提升操作的便利性，减少不必要的辅助工时。
