带三角加强筋立式轴孔安装支座

　　这类带三角加强筋的立式轴孔安装支座，在轻工输送线、小型自动化专机、非标工装夹具的传动副布局里应用十分普遍，日常设备运维中也常作为易损替换件出现在备件清单里。它的核心作用是为悬臂布置的短轴、铰接销轴、小型滚轮轴提供稳定的径向支撑，避免轴件受载后出现挠曲变形，同时通过底部的安装法兰直接固定在设备型材框架或安装基板上，不需要额外设计复杂的转接结构，能大幅缩短现场装配的调整周期。

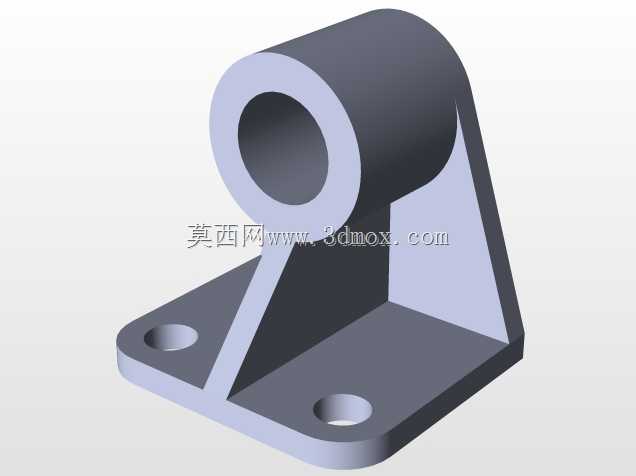

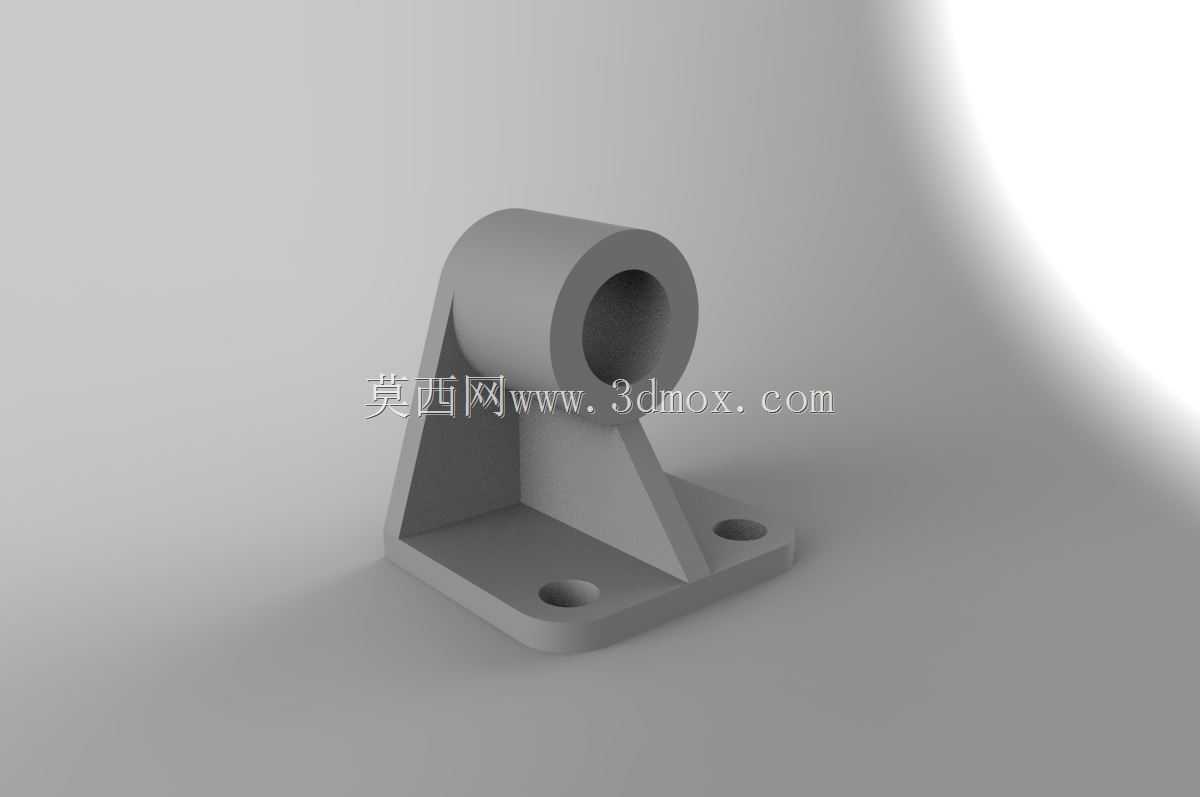

　　从结构功能来看，上部的通孔为轴件提供回转支撑的安装空间，孔壁的厚度经过载荷校核，能够承受中等载荷下的径向力与小幅轴向窜动，避免轴件运转过程中出现卡滞或偏磨。底部的法兰板设置了两个对称的安装沉孔，安装时螺栓穿过沉孔后可将螺栓头完全埋入板内，不会突出安装面干涉其他相邻部件，两个孔的中心距严格匹配常用40系列、50系列工业铝型材的槽孔间距，也可直接固定在厚度8mm以上的钢板安装面上，适配性较强。连接上部轴座与底部法兰的三角加强筋是整个结构的受力核心，筋板分别与轴座外壁、法兰上表面垂直熔接（一体成型时为整体结构），能够将轴孔承受的径向载荷均匀分散到整个法兰安装面，避免轴座根部出现应力集中导致的断裂问题，在频繁受交变载荷的铰接工位，这种加强结构的疲劳寿命比无筋的直筒支座高出三倍以上。

　　设计这类支座时，首先要根据配套轴件的直径确定上部轴孔的公称尺寸，孔的公差带一般选用H7级，适配常用的间隙配合或过渡配合要求，如果需要配套无油衬套或滚动轴承，可直接在孔内预留衬套的安装余量，不需要额外修改外部轮廓。轴孔的中心高度是核心安装边界参数，要结合配套传动件的回转半径确定，避免轴上安装的齿轮、滚轮、摆杆等部件运转时与底部安装面发生剐蹭，同时要保证轴孔端面到加强筋外侧的距离足够安装轴端挡圈或锁紧螺母，预留出至少5mm的操作空间方便装配时使用扳手锁紧。底部法兰的外形尺寸要根据安装螺栓的规格确定，两个安装孔的孔径要比配套螺栓大1mm左右，抵消安装面的加工误差带来的装配偏差，法兰板的厚度一般不小于轴孔壁厚的1.2倍，保证螺栓锁紧时法兰不会出现翘曲变形。三角筋的厚度不需要设置过厚，一般取轴孔壁厚的0.8倍即可，过厚的筋板反而会在注塑或铸造过程中出现缩孔缺陷，筋板与轴座、法兰的连接处要设置R2-R3的铸造圆角或加工圆角，避免直角处的应力集中，同时也能减少加工时的应力残留。

　　实际选型应用时，要先核算轴件传递的径向载荷大小，如果是用于支撑输送带的托辊轴，这类支座完全可以满足载荷要求；如果是用于冲压设备的铰接支点，需要适当加大轴孔直径与筋板厚度，提升整体承载能力。安装时要保证两个支座的轴孔同轴度误差控制在0.1mm以内，避免轴件安装后出现别劲现象，加速轴与孔的磨损；如果设备运行过程中存在较大振动，可在法兰安装面与设备基板之间加装薄橡胶减震垫，减少振动传递导致的螺栓松动问题。这类支座的结构没有冗余设计，所有轮廓都服务于支撑与安装功能，没有多余的装饰性结构，非常适合作为通用标准件纳入企业的三维零件库，设计时直接调用即可，不需要重复建模，能有效提升非标设计的出图效率。建模过程中要注意各特征的拔模角度，如果是采用注塑或铸造成型工艺，外壁拔模角度取1-1.5度即可，内壁的拔模角度可适当加大到2度，方便成型后脱模；如果是采用机加工方式制作，可省略拔模特征，直接按最终加工尺寸建模，同时标注好各形位公差要求，尤其是轴孔相对于法兰安装面的垂直度公差，要控制在0.05mm以内，保证轴件安装后的回转精度。
