带安装底座立式铰接支撑座结构

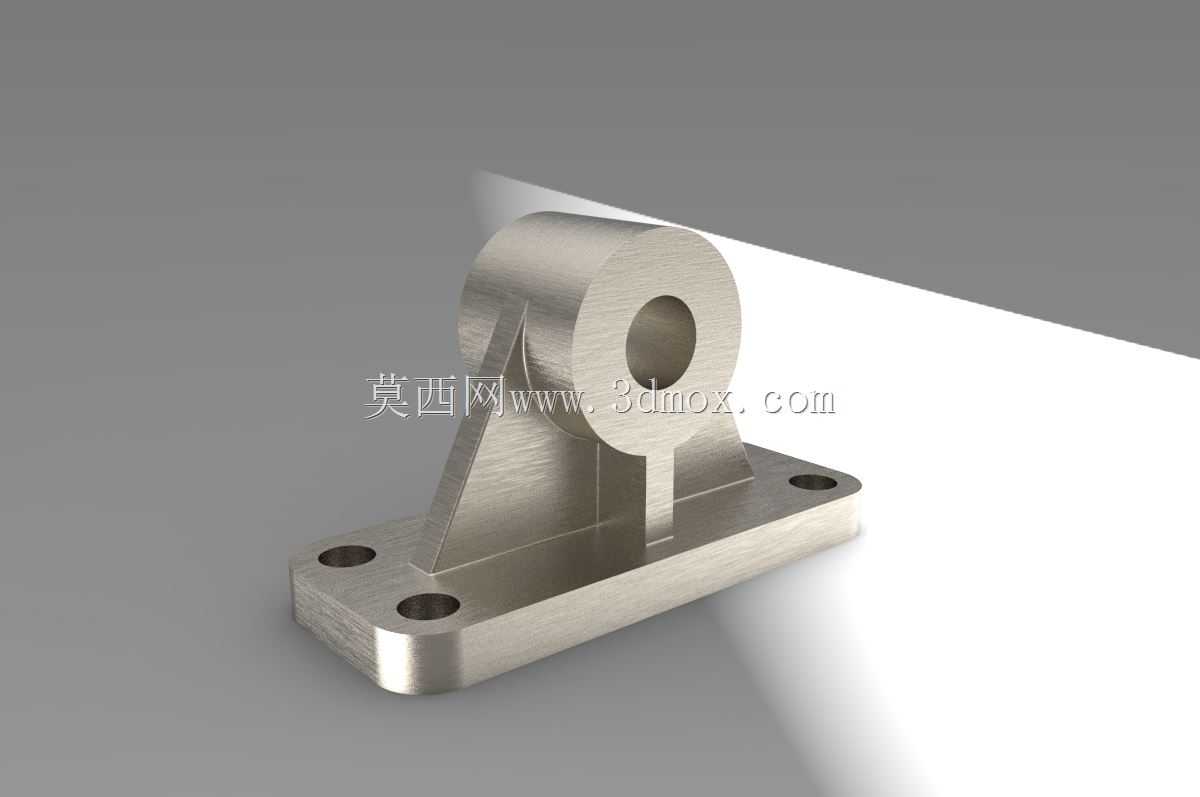

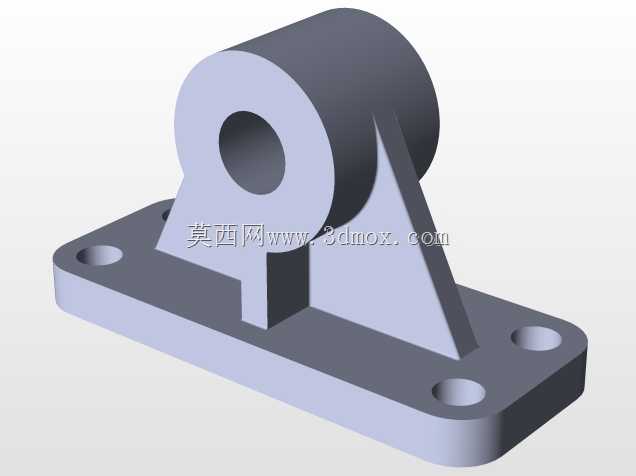

　　这类带安装底座的立式铰接支撑结构，在轻工输送线、小型自动化工作站的从动轮组张紧调节、连杆机构铰接点位中应用十分广泛，日常做非标设备结构设计时，这类支座属于很常见的传力连接构件，核心作用是为铰接轴提供稳定的安装基准，同时通过底座的固定结构将铰接点位承受的径向载荷、交变弯矩平稳传递到设备的安装基板上，避免铰接点位出现应力集中导致的结构变形。从结构设计逻辑来看，整个构件采用一体化铣削成型的结构思路，底部为带圆角过渡的矩形安装底板，底板上开设两个同轴度公差控制在0.05mm以内的沉头安装孔，安装时可采用内六角圆柱头螺钉穿过沉孔将支座锁紧在设备安装面，沉孔的深度设计刚好可以容纳螺钉头部，保证安装后螺钉端面不高出底板平面，避免出现安装干涉。

　　底板与上部的铰接套筒之间设置了两块对称分布的三角形加强筋，筋板的厚度根据铰接点位的额定载荷做匹配设计，筋板与底板、套筒的衔接处全部采用R3-R5的圆角过渡，避免机加工过程中出现应力集中缺口，同时也能有效降低构件承受交变载荷时的疲劳断裂风险。上部的铰接套筒为通孔结构，内孔的尺寸公差按照H7级精度设计，可与对应直径的铰接轴形成间隙配合，满足铰接转动的灵活度要求，套筒的外圆与内孔保持同轴，两端面做倒角处理，方便铰接轴装配时的导入，也能避免锐边划伤装配人员。在实际安装边界设计上，底板的宽度方向尺寸略大于上部套筒的外径，保证安装时螺钉的锁紧力可以均匀分布在整个底板接触面，不会出现局部压应力过大的问题；

　　整个支座的高度方向尺寸根据铰接点位的设计高度确定，保证铰接轴的中心高度与配套连杆、轮组的中心高度保持一致，避免出现附加弯矩。这类构件在实际使用中，通常会在铰接套筒的内孔压装自润滑铜套，或者直接在孔内加工油槽填充润滑脂，降低铰接转动时的摩擦阻力，延长构件的使用寿命。在做三维建模时，这类零件需要重点关注安装孔的位置度公差、铰接内孔与底板安装面的平行度要求，以及筋板过渡处的圆角处理，避免建模时出现尖锐棱角导致后续加工时出现应力集中问题，同时建模过程中要预留足够的加工余量，尤其是铰接内孔的尺寸，要考虑后续精加工的余量空间，保证最终加工后的尺寸精度满足装配要求。在不同的应用场景下，这类支座的尺寸可以根据载荷大小做等比例缩放，

　　比如在重载输送线的铰接点位，会适当加大底板厚度、增加筋板厚度、放大铰接内孔的直径，同时将两个安装孔增加到四个，提升支座的整体承载能力；而在小型精密自动化设备上，这类支座会做轻量化设计，在保证结构强度的前提下适当削减非受力区域的材料厚度，降低整个构件的重量。从受力角度分析，这类支座工作时主要承受铰接轴传递的径向载荷，载荷通过套筒传递到两侧的加强筋，再通过筋板分散到底板的整个安装面，最终通过安装螺钉传递到设备基体，整个传力路径十分顺畅，没有明显的应力突变点，这也是这类结构能在各类通用机械中被广泛应用的核心原因。设计这类构件时，还要注意安装孔的中心距尺寸，要与设备安装基板上的预制螺纹孔中心距保持严格一致，避免出现安装错位导致的装配应力，同时底板的底面要做平面度处理，保证安装后支座与安装面完全贴合，不会出现倾斜导致铰接轴的同轴度超差。
