异形多孔定位连接机械支撑构件

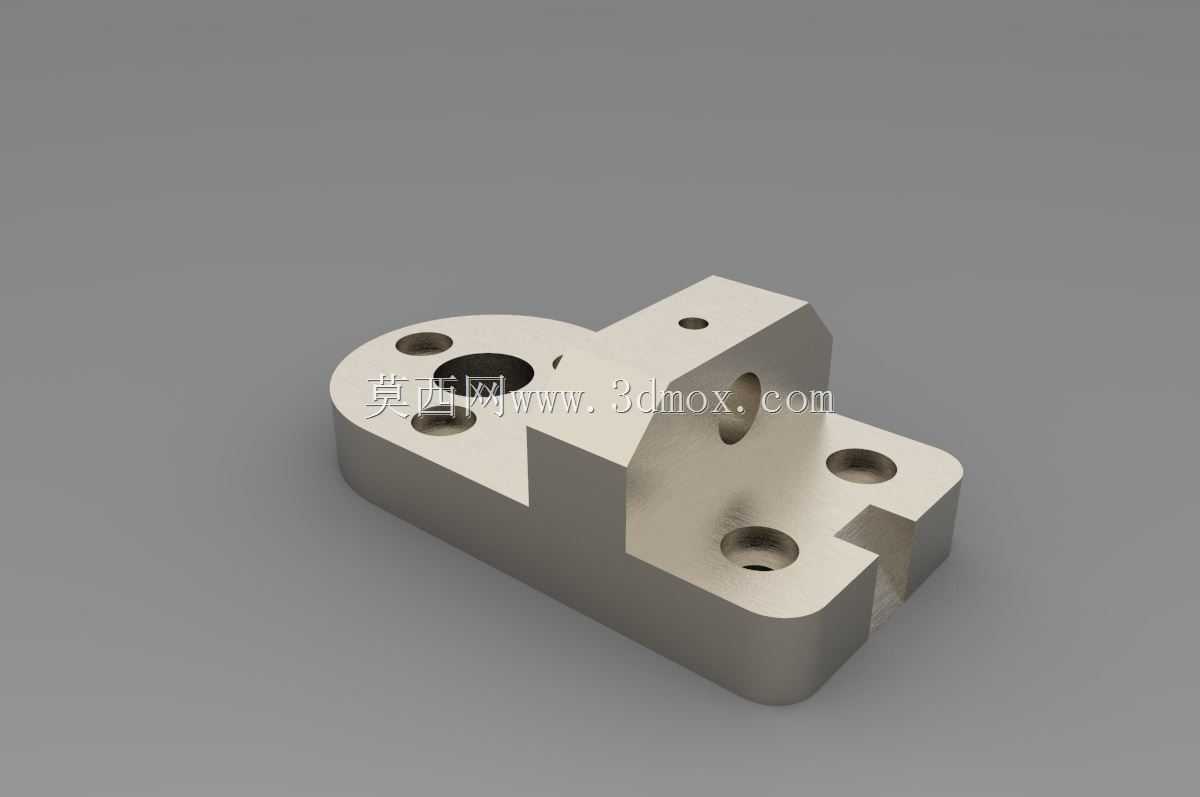

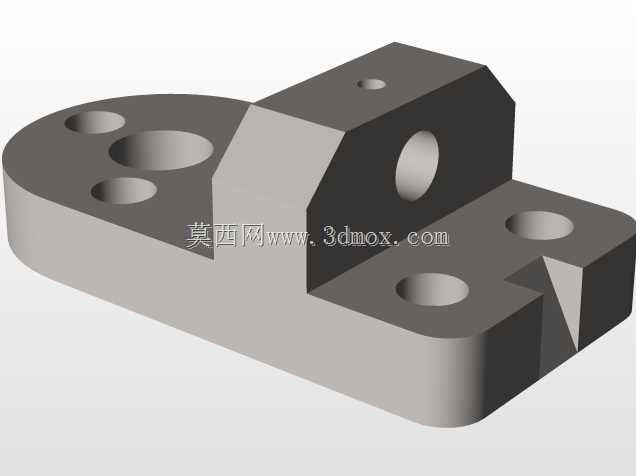

　　该构件属于设备装配体系里的基础连接支撑类零件，在各类非标自动化设备、专用工装夹具、中小型机床辅助功能单元中应用广泛，主要承担相邻功能部件之间的位置锁定、载荷传递与姿态保持作用，常见于需要多维度定位对接的装配工位，比如检测工装的载具固定座、小型执行元件的安装基座、传动组件的中间转接支撑等场景，能够在设备运行过程中抵消横向剪切力与纵向压载，避免相邻部件出现位置偏移或振动松脱。从结构设计来看，零件采用一体化铣削成型的构型思路，没有额外的拼接焊缝或装配接缝，整体刚性表现更稳定，不会因为多件拼接产生装配累积误差。主体基座部分做了不等高的台阶式布局，一侧为带圆弧过渡的扁平安装面，另一侧为凸起的带孔支撑立臂，两个功能区域的高度差经过适配性设计，

　　刚好匹配对接部件的安装高度差，不需要额外加装调整垫片即可完成对位。安装孔位的布局经过受力校核，扁平安装面上分布了多个不同孔径的通孔，其中大尺寸通孔用于穿过主轴或管线，周边环绕的小孔用于穿装紧固螺丝，孔位间距严格遵循通用安装孔距标准，能够适配市面上多数标准规格的执行元件与载具；凸起立臂上的同轴通孔用于穿装定位销或铰接轴，可实现与摆动类部件的铰接连接，立臂侧面的开槽结构用于嵌入锁紧件，完成铰接部件的角度锁定，不需要额外设计外置锁紧结构，进一步压缩了整体装配空间。零件的所有棱边都做了小尺寸倒角处理，既可以避免装配过程中划伤操作人员或对接零件的表面，也能消除机加工产生的应力集中点，提升零件长期受载下的疲劳强度。安装边界方面，

　　零件底部为全平面结构，可直接贴合在设备基板或安装平台表面，不需要额外加工适配沉槽，整体外轮廓的最大长宽高尺寸适配小型设备的紧凑安装空间，不会与周边的管线、运动部件产生运动干涉。在实际装配使用时，可先通过立臂上的铰接孔完成与摆动部件的预对接，再通过扁平安装面的孔位将整个构件锁定在设备基座上，最后通过侧面开槽的锁紧件调整铰接部件的工作角度并锁死，整个装配流程不需要复杂的专用工装，普通内六角扳手即可完成全部装调操作。零件的材质适配性较强，可根据实际使用场景的载荷需求选择铝合金、45号钢或不锈钢材质，铝合金材质适合载荷较小、需要轻量化的设备场景，45号钢适合中等载荷、有一定冲击的工况，不锈钢材质则适合有腐蚀防护需求的食品、医药类设备场景。

　　从加工可行性来看，该零件的所有结构特征都可通过三轴铣床完成加工，不需要五轴设备或特殊工装，加工成本可控，批量生产时的尺寸一致性容易保证，孔位的位置公差可控制在0.02mm以内，能够满足高精度装配的定位需求。在设备日常维护过程中，该零件属于免维护类基础构件，只要安装时紧固螺丝达到额定扭矩，后续运行过程中不需要定期拆解维护，仅在设备大修时检查孔位的磨损情况即可，如果出现铰接孔磨损超差的情况，可直接更换该构件，不需要对整个设备基座进行返修，大幅降低了设备的后期维护成本。
