金属铰接式安装支座机械结构设计

　　该铰接式安装支座属于设备支撑连接类通用零部件，日常多应用在轻工输送线、小型自动化专机、工装夹具的工位调节段，承担轴类零件的回转支撑、工位构件的铰接定位功能，区别于一体式固定支座，这类带开口铰接结构的支座可在不拆卸整根轴件的前提下完成构件拆装，大幅降低设备运维阶段的拆装工作量。从实际使用场景来看，这类支座常配套光轴、铰接销使用，安装在设备的型材机架或者钢板安装基面上，上方的铰接孔可穿装铰接销，连接摆臂、调节杆这类需要做小角度回转的构件，底座上的两个沉头安装孔可通过内六角螺栓完成与安装基面的固定，安装时无需额外加工焊接坡口，直接通过螺栓锁紧即可完成定位，适合在需要频繁调整工位角度的设备段使用，比如包装线的导向杆调节座、

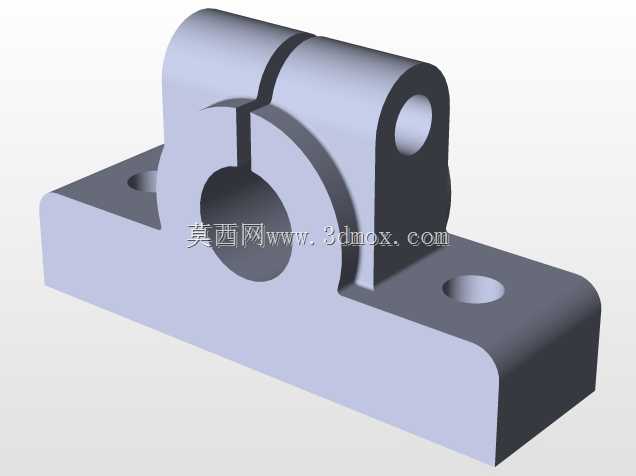

　　工装夹具的压板铰接座、小型检测设备的探头摆臂支撑座都能见到同结构的支座应用。设计阶段首先要明确安装边界的约束条件，底座的安装孔距需要匹配常用的铝型材安装槽间距或者通用钢板安装孔的标准孔距，避免出现安装孔位错位无法装配的问题；底座的厚度需要根据承载的径向载荷做核算，若配套的铰接销直径在12mm左右，底座厚度不低于15mm即可满足常规轻载场景的抗弯需求，避免受载后底座出现变形导致铰接孔卡滞。铰接部位的开口槽设计是这类支座的核心结构，开口槽的宽度略小于铰接孔的直径，侧边预留锁紧螺纹孔，当铰接销穿入孔位后，通过锁紧螺栓收紧开口槽，即可抱紧铰接销实现角度固定，需要调整角度时只需松开锁紧螺栓即可转动摆臂，无需将销件完全抽出，

　　这种结构相比顶丝锁紧的铰接座，抱紧接触面积更大，锁紧后不易出现滑移走位，长期受振动载荷的工况下也能保持定位精度。主体的支撑立板需要做圆角过渡处理，避免直角处的应力集中，尤其是立板与底座连接的根部，加工时需要留R2-R3的过渡圆角，避免受冲击载荷时根部出现开裂；铰接孔的内孔粗糙度需要控制在Ra1.6以内，减少铰接销转动时的磨损，若工况存在频繁转动的需求，还可在内孔压装铜套或者自润滑衬套，进一步提升耐磨性能，延长零件的使用寿命。外形尺寸设计上，整体采用对称式布局，底座长度控制在60mm-80mm区间，宽度控制在30mm-40mm区间，整体高度控制在45mm-55mm区间，属于小型安装支座的常规尺寸范畴，不会占用过多的设备安装空间；

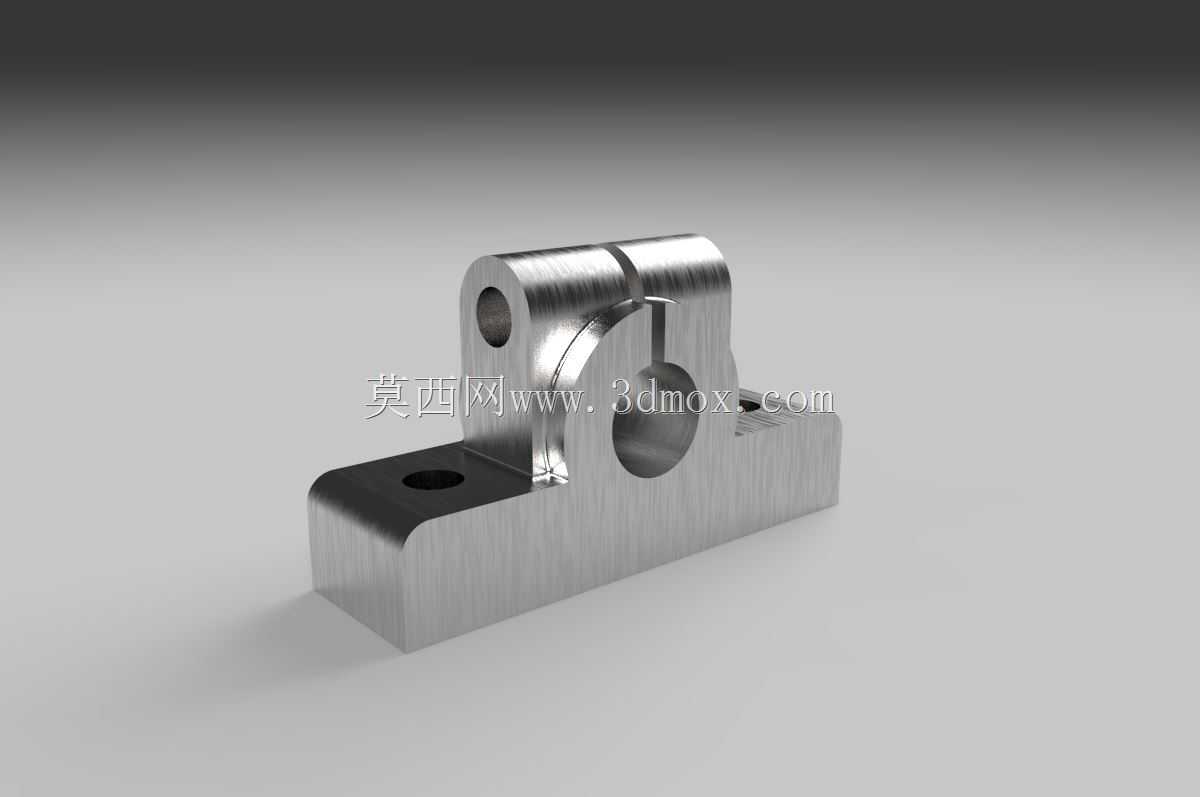

　　上方的铰接孔中心到底座安装面的高度需要匹配配套摆臂的回转半径，避免摆臂转动时与底座或者安装基面出现干涉，开口槽的深度延伸至铰接孔中心以下2mm位置，保证锁紧时开口有足够的变形量实现抱紧效果，同时不会因为槽深过大导致立板强度不足。零件整体采用金属切削加工成型，材质可根据使用场景选择45号钢或者6061铝合金，重载场景下选用45号钢并做调质处理，表面做发黑防锈处理，轻载且有轻量化需求的场景可选用铝合金材质，表面做阳极氧化处理提升耐磨与防腐蚀性能。建模阶段需要重点关注几个工艺细节：一是所有的安装孔都需要做倒角处理，去除孔口的毛刺，方便螺栓穿装；二是开口槽的两个侧面需要保证平行度，避免锁紧时出现偏载导致铰接孔变形失圆；三是底座的安装面需要保证平面度，安装后与基面贴合紧密，不会出现翘曲导致支座受力不均。实际装配时需要先将支座通过螺栓预固定在安装基面上，穿入铰接销与配套的摆臂构件，调整好摆臂的工作角度后，先锁紧开口槽的锁紧螺栓，再完全锁紧底座的安装螺栓，避免安装过程中支座出现位置偏移；日常运维时只需定期检查锁紧螺栓的预紧力，在铰接孔位置加注少量润滑脂即可，无需做额外的维护操作，整体结构简单可靠，加工难度低，适合批量加工应用在各类通用机械设备的铰接连接部位。
