异形铰接式机械连接支撑构件

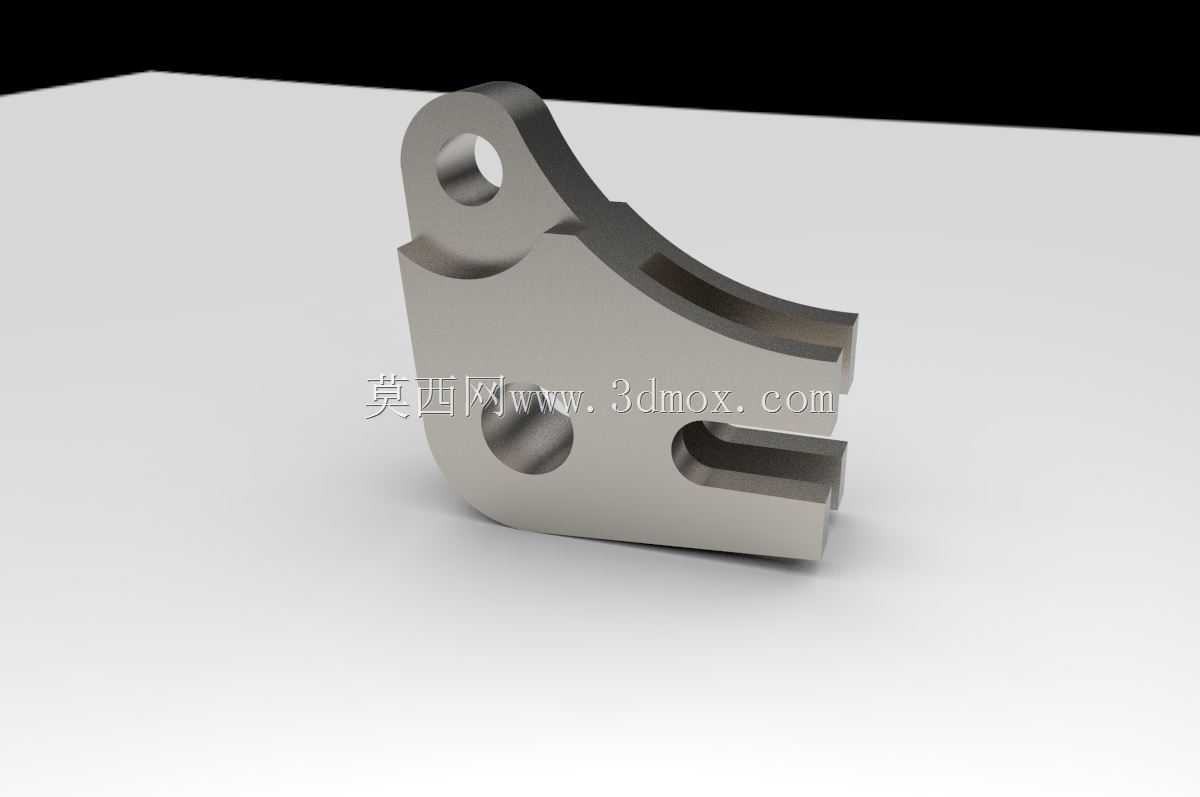

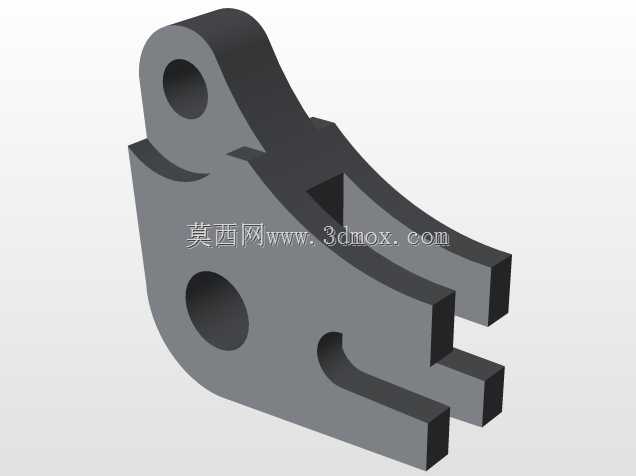

　　这类异形铰接支撑构件，多应用在中小型自动化生产线的连杆传动单元、轻工包装设备的间歇摆臂机构，以及小型工程机械的操作连杆组中，核心作用是实现两个运动部件之间的铰接传动，同时承担径向载荷与小范围的扭矩传递，避免运动过程中出现应力集中导致的构件断裂。从结构设计逻辑来看，构件上部的单耳铰接孔是核心的转动副安装位，孔位的同轴度公差通常控制在IT7级，适配标准圆柱销与自润滑衬套的装配需求，孔口做了1×45度的倒角处理，既方便装配时销体的导入，也能消除孔口的锐边应力集中点，避免长期交变载荷下出现裂纹萌生。构件中部的弧形过渡曲面并非造型装饰，而是经过拓扑优化后的载荷传递路径，将上部铰接孔承受的径向载荷，平滑分散到下部的两个安装槽位，

　　避免直角过渡带来的应力突变，经过有限元校核，这种弧形过渡相比直角结构，同等载荷下的最大应力值可降低37%左右，能有效提升构件的疲劳寿命。下部的两个平行开槽结构，是与配套执行件的卡接安装位，槽宽的公差带选取H8，与配套的滑块或拨叉件形成间隙配合，保证运动过程中不会出现卡滞，槽的深度方向设计有0.2mm的装配让位面，避免加工误差导致装配时出现顶死问题。构件侧面的沉孔结构，是锁紧定位销的安装位，当构件与配套部件装配到位后，打入定位销可限制两个部件之间的相对窜动，保证传动精度的稳定性，沉孔的深度设计刚好覆盖销钉的头部，避免销钉突出干涉其他运动部件。从安装边界来看，构件上部铰接孔的中心到下部安装槽端面的垂直距离，是整个构件的核心安装尺寸，

　　直接决定了连杆机构的传动比与摆角范围，设计时需要匹配整套连杆机构的运动行程，避免摆角过大导致构件与周边部件出现运动干涉。构件整体的壁厚分布遵循载荷分布规律，铰接孔周边的壁厚最大，承担主要的转动载荷，弧形过渡段的壁厚均匀递减，下部安装槽位的壁厚根据卡接受力需求做了局部加厚，既保证了结构强度，也尽可能控制了构件的整体重量，降低运动过程中的惯性冲击。在实际设备运行中，这类构件通常做表面发黑或镀锌处理，提升防锈能力，适配车间多油污、多粉尘的工作环境，铰接孔内装配的自润滑衬套可实现长期无注油维护，降低设备的运维成本。设计这类构件时，需要重点校核铰接孔的接触应力、弧形过渡段的弯曲疲劳强度，以及下部安装槽的剪切强度，

　　同时要在建模阶段做全行程的运动干涉检查，确认构件在最大摆角位置时，与周边的连杆、机架部件都保留至少1mm的安全间隙，避免运行过程中出现碰撞磨损。这类构件的毛坯通常采用45号钢模锻成型，相比切削加工的毛坯，金属流线更连续，疲劳强度更高，后续经过数控铣削加工孔位与槽位，再做调质处理达到HB220-250的硬度，兼顾强度与韧性，满足长期交变载荷下的使用需求。
