踏板摩托车车头导流罩外观结构设计

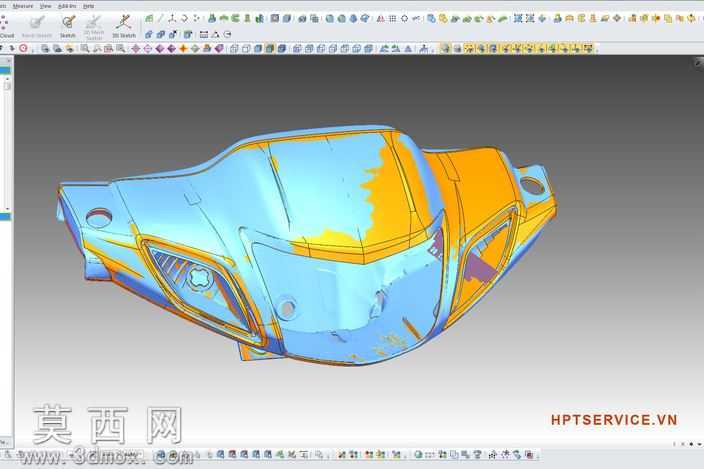

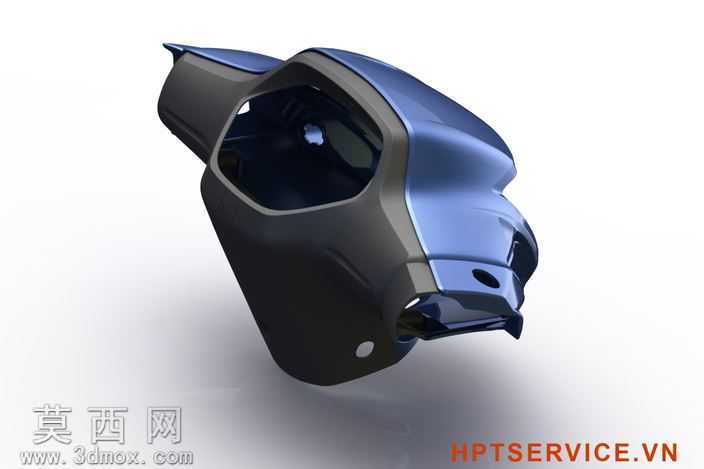

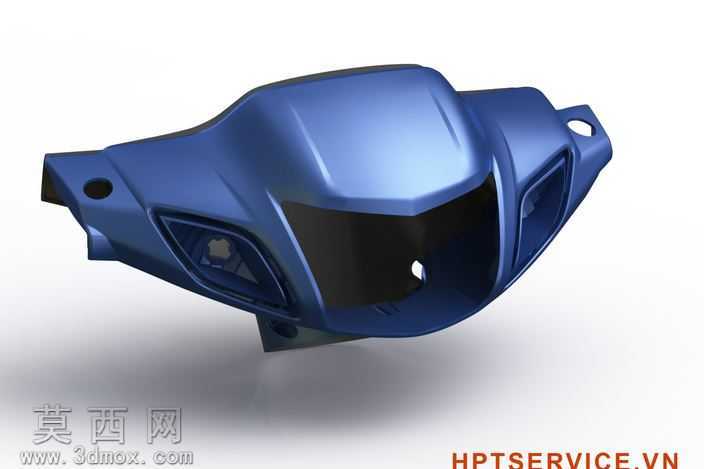

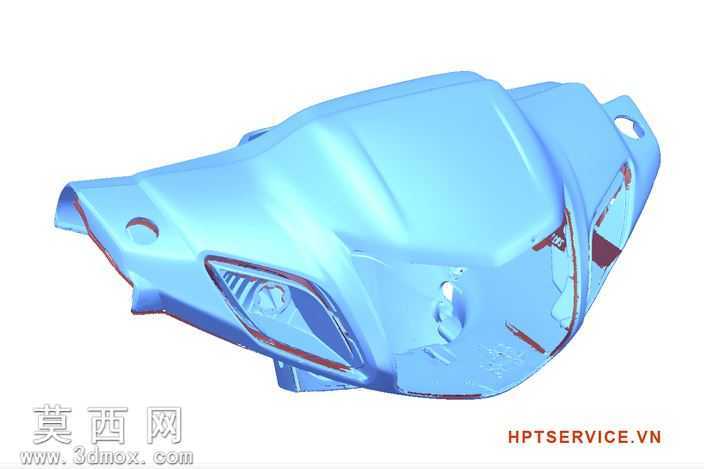

该作品为踏板摩托车车头导流罩的三维设计成果，整体采用流线型曲面造型，建模过程依托三维参数化设计工具完成，首先通过逆向扫描获取实体车头罩的点云数据，经过点云降噪、特征线提取、曲面重构等步骤，逐步搭建出完整的壳体三维模型。建模阶段重点把控曲面的连续性，在车头正面的弧形过渡区域、两侧灯腔的凹陷结构、安装固定位的凸台结构处，均采用G2连续曲面构建，保证外观面的顺滑无折痕，还原实体塑件的真实质感。材质渲染阶段，主体外壳采用哑光金属蓝塑料材质，调整材质的粗糙度、反射率参数，模拟ABS工程塑料喷涂金属漆后的细腻质感，车头中部的灯腔区域采用半透黑磨砂PC材质，通过调整材质的透射率、模糊折射参数，还原仪表罩的半遮光效果，安装孔位、侧边挂耳等结构处保留硬质工程塑料的哑光质感，区分不同功能区域的材质差异。结构设计上，壳体整体采用薄壁注塑件的均匀壁厚设计，壁厚控制在2.5mm-3mm区间，避免注塑过程中出现缩痕、缺胶等缺陷；两侧预留的转向灯安装腔做了限位卡扣结构，背部的安装凸台设计了加强筋连接，提升壳体安装后的结构强度，侧边的固定挂耳、定位孔位完全匹配原车的安装点位，保证设计件可直接适配对应车型的装配需求。设计思路围绕实用性与外观协调性展开，整体造型贴合踏板摩托车的运动化定位，曲面线条从车头中央向两侧逐渐收窄，既可以降低行驶过程中的风阻，也能为前部转向灯、仪表区域提供合理的安装空间，同时兼顾塑件生产的工艺可行性，所有曲面过渡均做了脱模斜度处理，避免注塑生产时出现粘模、拉伤等问题，整体模型结构完整，曲面质量高，可直接用于后续的模具开发、改装件试制等场景。
