贴合面部的运动护目水镜三维结构设计

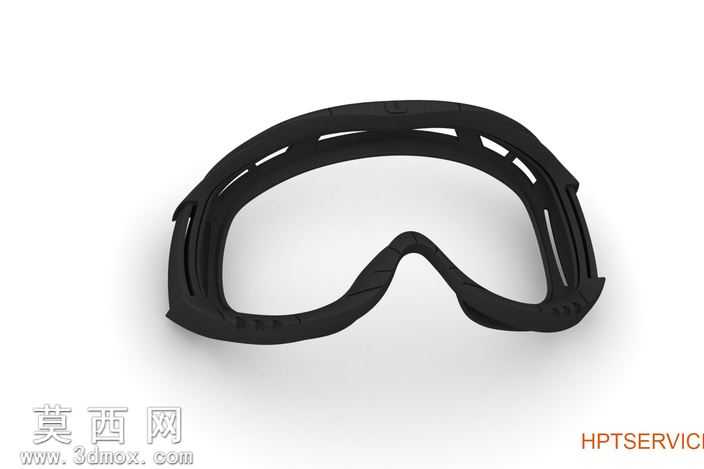

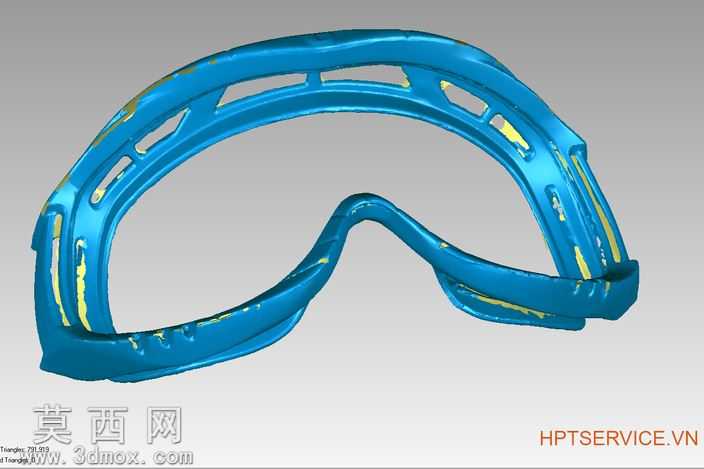

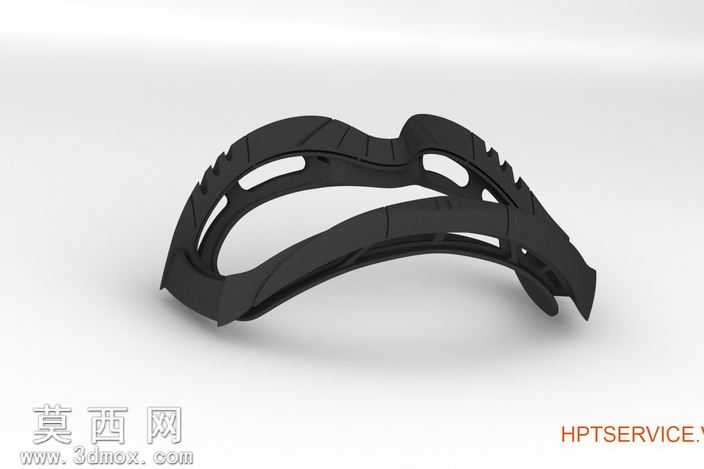

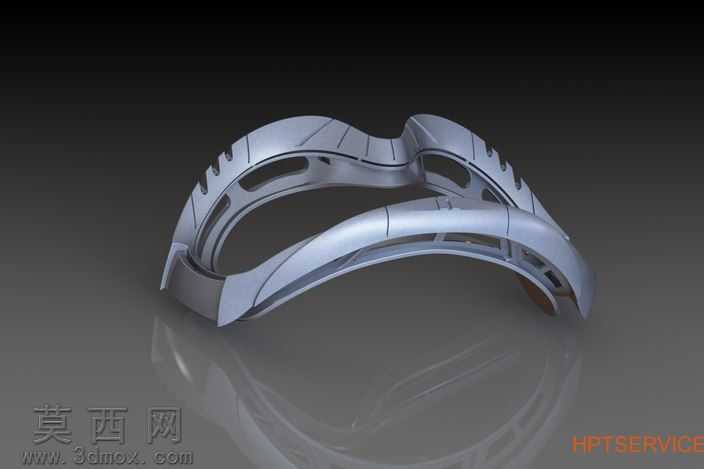

本作品为运动护目水镜的三维结构模型，整体采用一体化曲面建模思路，以人体面部轮廓扫描数据为基础进行逆向重构，确保镜架边缘能够紧密贴合人体眼周面部曲线，实现水下使用时的良好密封效果。建模过程中先通过三维扫描获取实体水镜的基础点云数据，经过点云去噪、特征线提取、曲面重构等步骤，逐步生成光滑连续的外表面与内贴合面，保证曲面过渡无突兀折角，符合注塑成型的工艺要求。模型完整还原了水镜的框架结构，包括环绕镜片安装位的密封卡槽、镜架两侧的绑带连接开槽、鼻梁位置的内凹贴合结构，以及镜架表面的多道通风导流槽，每一处结构都经过尺寸校准，与实物比例保持1:1一致。材质表现上，镜架主体采用哑光黑色软质橡胶质感进行渲染，通过调整材质的粗糙度、反射率参数，还原出软胶材质的细腻触感与哑光视觉效果，边缘位置做了轻微的圆角过渡处理，避免尖锐棱角带来的佩戴不适感。结构设计上充分考虑了实际使用需求，镜架的整体弧度经过多次曲面调整，既保证足够的结构强度，又能在佩戴时分散镜框对面部的压力，长时间使用不易产生压痕；两侧的开槽结构预留了绑带穿装的空间，开槽边缘做了加厚处理，提升绑带拉扯时的结构耐用性；鼻梁位置的V型内凹结构匹配人体鼻梁的凸起轮廓，避免佩戴时出现漏缝，提升防水密封性能。建模过程中对每一处细节特征都做了精准还原，包括镜架表面的防滑纹理、卡槽的深度尺寸、各个开槽的宽度参数，都严格参照扫描数据进行建模，确保模型可直接用于后续的结构验证、模具开模参考或者产品改型设计，曲面质量达到G2连续标准，无破面、重叠面等建模问题，能够适配不同三维软件的导入编辑需求。
