双汽缸盖机械零部件三维结构设计

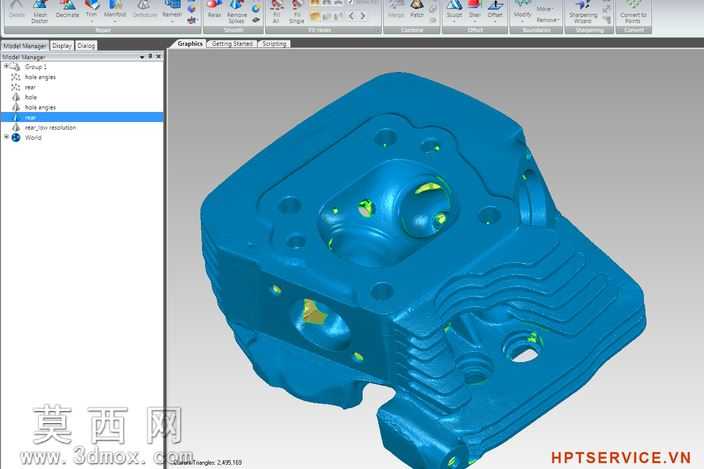

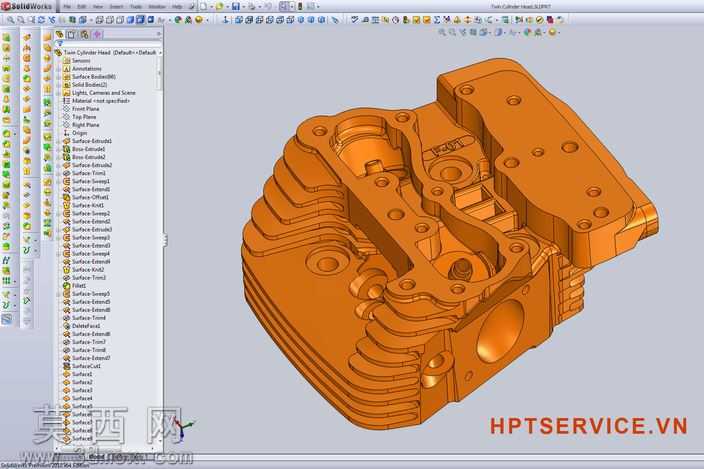

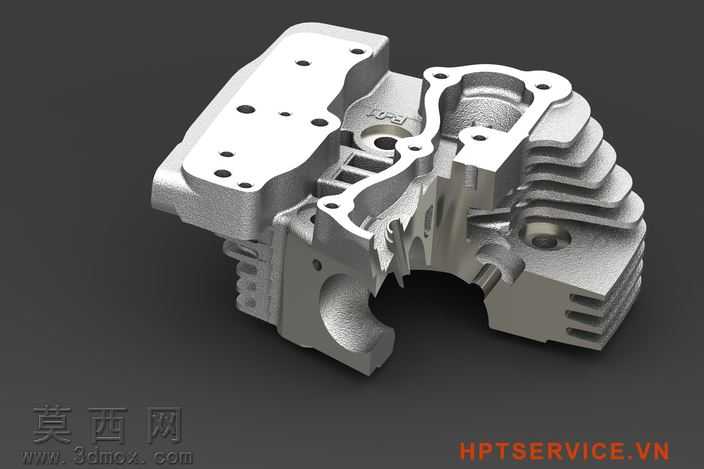

本作品为双汽缸盖的三维结构设计成果，依托三维扫描逆向建模技术完成实体复刻，完整还原了双汽缸盖的全部结构细节，建模过程中严格遵循实体零件的尺寸比例，对每一处安装孔位、散热鳍片、腔体轮廓、连接端面都做了精准的特征还原，保证模型与实体零件的结构一致性。材质表现上，针对铸造铝合金缸盖的材质特性，调整渲染材质参数，还原出铸铝件特有的亚光金属质感，对加工面与非加工铸造面做了差异化的材质表现，精准区分出铣削加工端面的平整金属光泽与铸造区域的细微颗粒质感，让模型渲染效果贴近真实工业零件的视觉表现。结构设计层面，完整复刻了双汽缸盖的集成式结构，包含两个独立燃烧室对应的腔体结构、错落排布的散热鳍片组、用于缸体连接的螺栓安装孔位、气门组件对应的安装座结构、以及周边附属结构的连接位，所有孔位的位置、孔径、深度都按照实体扫描数据做了精准还原，散热鳍片的排布角度、厚度、间距都与实体零件完全一致，腔体内部的曲面过渡也做了顺滑处理，避免出现建模破面、特征缺失的问题。建模过程中先通过三维扫描获取实体零件的点云数据，再经过点云降噪、特征提取、曲面重构、实体化等步骤完成模型构建，对于扫描过程中存在数据缺失的边角区域，结合缸盖的结构设计逻辑做了合理的特征补全，保证模型结构的完整性与合理性，同时对模型的拓扑结构做了优化，去除冗余的面片与特征线，让模型具备良好的可编辑性，可用于后续的结构分析、装配模拟、工艺设计等场景。渲染环节采用工业产品常用的影棚布光方案，通过多组柔光光源突出金属零件的结构轮廓与材质质感，搭配深灰色纯色背景突出零件主体，让观看者可以清晰观察到缸盖各个角度的结构细节，无论是外部的安装结构还是腔体内部的轮廓特征都能清晰呈现，完整展现双汽缸盖的结构特点与工业设计细节。
