1/8英寸规格钢丝绳夹紧固连接件

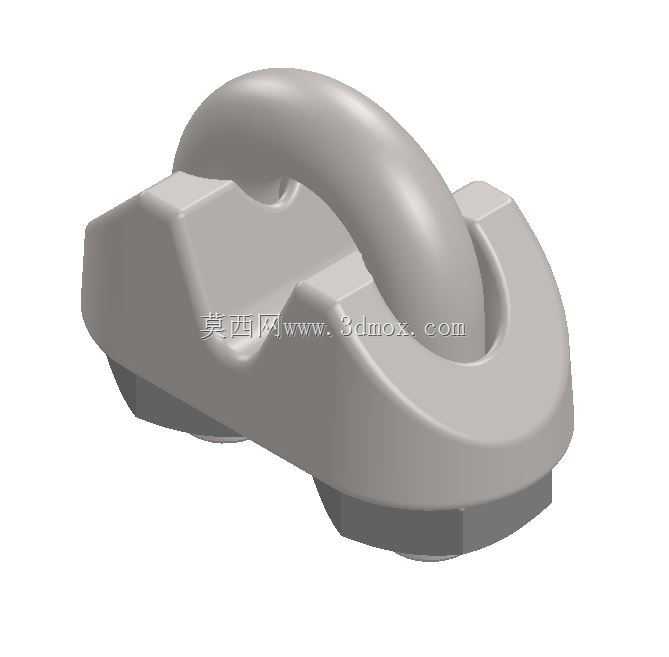

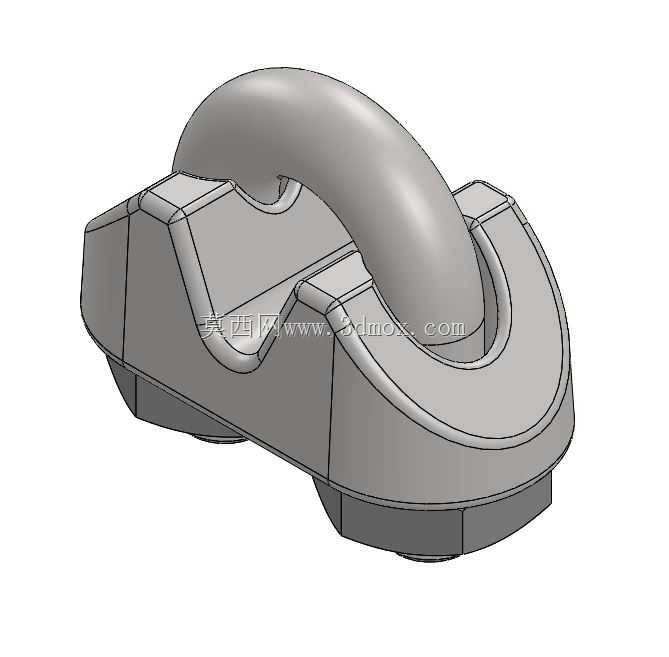

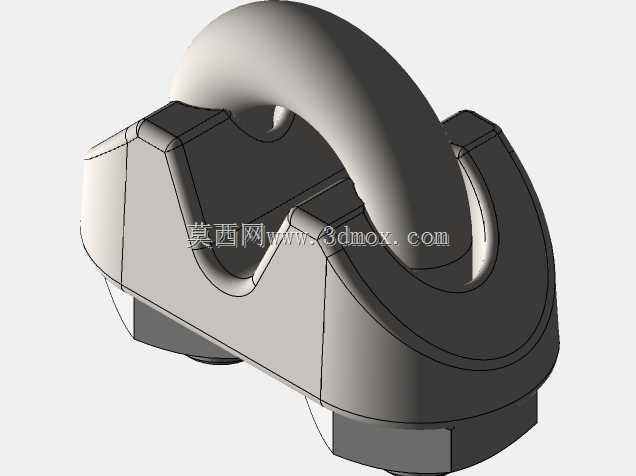

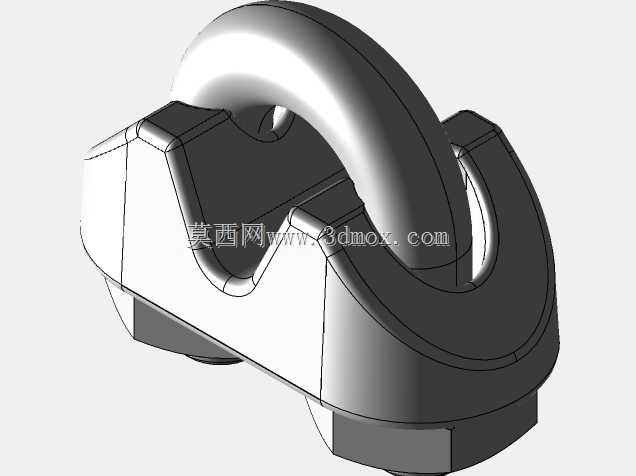

　　在起重吊装、索道架设、小型起重设备配套、户外缆索固定、轻型牵引设备的绳索锁紧场景里，这类适配1/8英寸直径钢丝绳的夹件是非常基础却不可或缺的受力连接件，日常作业中很多绳索滑脱、载荷突降的隐患，往往都来自绳夹选型不匹配、安装边界考虑不足的问题。从结构设计逻辑来看，这款绳夹采用一体式U型弯臂配合楔形夹座的结构，没有额外的分体销轴类易脱落零件，夹座内侧做了与钢丝绳外径贴合的圆弧凹槽，安装时绳索穿入夹座后，U型弯臂压合在绳索的自由端段，夹座贴合主绳段，通过底部的锁紧螺栓施加预紧力，让钢丝绳被挤压在弯臂与夹座的圆弧面之间，靠摩擦力与楔形面的卡紧力共同承受绳索的拉力，避免绳索受拉时出现滑移。不同于大规格绳夹采用的分体式夹座设计，

　　这款小尺寸绳夹的U型弯臂与夹座的配合面做了限位止口，安装时不需要额外对准定位，拧紧紧固件的过程中弯臂不会出现侧向偏移，能保证压紧力均匀分布在钢丝绳的圆周接触面上，不会出现局部压应力过大损伤钢丝、或是局部压合力不足导致打滑的问题。从安装边界来看，这款绳夹的整体外轮廓宽度适配1/8英寸钢丝绳的最小弯曲半径要求，夹座底部的螺栓安装位预留了足够的扳手操作空间，在狭小的桁架节点、设备牵引端等安装空间受限的场景里，不需要额外扩孔或是调整周边结构就能完成安装；锁紧后的整体高度不会超出同规格绳索固定件的常规安装间隙，不会和周边的护罩、走线架、结构筋条产生干涉。实际使用场景中，这类小规格绳夹常被用在小型手动葫芦的绳端固定、户外遮阳棚的缆风绳锁紧、

　　小型起重设备的安全绳回路固定、自动化生产线的轻型牵引绳端固定、船舶甲板上的小型索具连接等场景，相比钢丝绳铝套压接的固定方式，这种夹件不需要专用压接工具，现场用普通扳手就能完成安装与拆卸，后期维护调整绳索长度时也能重复拆装使用，不会像压接铝套那样拆卸后就完全报废。设计过程中需要重点考量的是压紧后的应力分布，U型弯臂的圆弧半径做了略大于钢丝绳公称半径的处理，避免压紧时弯臂边缘切割钢丝绳外层钢丝，夹座的楔形角度控制在摩擦自锁角范围内，即使锁紧螺栓出现少量预紧力衰减，绳索受拉时楔形面也会产生额外的挤压力，不会出现突然的松脱。夹座的底部平面做了防滑纹路处理，当绳夹安装在带安装平面的结构件上时，接触面的摩擦力能分担一部分螺栓的受力，

　　降低螺栓受横向载荷出现松动的概率。在选型匹配时，这类绳夹严格适配公称直径1/8英寸的钢丝绳，不能用于直径偏差过大的绳索，若是绳索直径偏小，压紧后接触面积不足会导致摩擦力不够容易打滑，若是绳索直径偏大，强行安装会导致弯臂出现塑性变形，丧失夹紧力。安装时需要注意弯臂必须压在绳索的自由短端一侧，不能反向安装在主受力绳段，否则会压伤主绳导致绳索的破断拉力下降；同一绳端固定位置根据载荷等级要求，通常需要搭配2-3个同规格绳夹，绳夹之间的间距保持在钢丝绳直径的6-8倍，才能保证固定端的连接强度达到绳索破断拉力的80%以上。不同于大吨位起重场景用的重型绳夹，这款小规格绳夹的整体结构做了轻量化处理，在保证夹紧力满足小直径绳索载荷要求的前提下，尽可能压缩了整体外形尺寸，降低了索具连接端的整体重量，在对自重有要求的轻型牵引场景、移动设备的绳索固定场景里，不会因为绳夹自重过大导致绳索端部出现额外的下垂应力。日常维护检查时，只需要观察弯臂与夹座的贴合面是否出现间隙、锁紧螺栓是否有松动，就能判断绳夹的工作状态，不需要复杂的检测手段，非常适合现场作业的快速巡检。
