常开型气压隔膜压力开关结构设计

　　在气动控制系统、小型气源处理单元、家用小家电气路保护、医疗供氧设备的压力监测回路里，这类常开型气压隔膜开关是非常常见的气路控制元件，核心作用是在气路压力达到设定阈值时触发触点动作，切断或接通对应控制回路，实现压力超限保护、压力到位信号反馈的功能。不同于传统活塞式压力开关，隔膜式结构的动作响应更灵敏，对低压区间的压力变化感知精度更高，同时运动部件的摩擦阻力更小，长期使用的动作稳定性更优，很适合工作压力不高、动作频次较高的民用及工业低压气路场景。

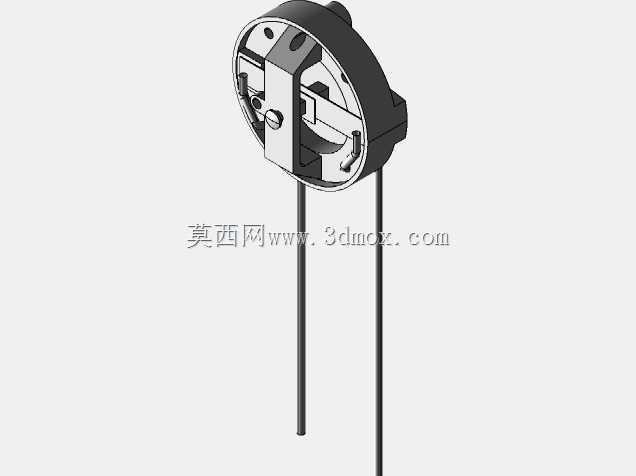

　　从结构设计逻辑来看，这款开关采用圆形薄壳式主体结构，外壳采用冲压成型的金属基座搭配绝缘内座，核心感应元件是边缘压合固定的弹性隔膜，隔膜一侧直接接触被测气路介质，另一侧通过顶杆结构与微动触点组件联动。常态下也就是气路压力低于设定动作值时，触点保持常开状态，控制回路处于断开状态；当气路压力逐步上升，推动隔膜产生朝向触点侧的弹性形变，当形变量达到设计阈值时，顶杆推动微动触点完成跳变，回路接通输出压力到位信号；当气路压力下降到复位值时，隔膜在自身弹性及触点复位弹片的作用下回退，触点重新断开回到初始状态。这种设计的优势在于隔膜将气路介质与电气触点部分完全隔离，避免气路中的水汽、杂质进入电气腔造成触点氧化接触不良，同时隔膜的有效承压面积经过精确计算，配合不同刚度的复位弹片，可以覆盖不同的压力动作区间，满足不同场景的压力触发需求。

　　从安装边界与尺寸适配角度，这款开关采用圆形法兰式安装基准，主体外径适配常规小型气路元件的安装孔位，底部引出的两个插针式接线端子可以直接插接标准线束接插件，不需要额外的接线端子转接，适合自动化产线的快速装配。气路接口采用侧置式结构，安装时可以直接与气路座的对接孔贴合，通过基座上的两个定位孔完成螺丝固定，不需要额外的安装支架，整体安装占用的空间非常紧凑，径向尺寸控制在极小范围内，轴向突出高度也适配小型设备的内部安装空间，不会和周边的气路管路、电路元件产生干涉。设计过程中需要重点关注隔膜的压合密封结构，压边的宽度、压合的紧度需要经过反复验证，既要保证长期承压状态下不会出现漏气泄压，也要避免压合过紧导致隔膜边缘被压裂影响使用寿命；同时顶杆与导向孔的配合间隙需要严格控制，间隙过大会导致顶杆运动卡滞，动作压力偏差变大，间隙过小则容易因为加工公差、温度形变出现卡涩，造成开关动作失效。

　　在实际选型应用中，这类常开型隔膜压力开关常被用在小型空压机的压力控制回路，当储气罐压力达到上限值时开关动作，控制空压机电机停止运转，压力下降到下限值时电机重新启动，实现储气罐压力的自动控制；也会用在真空吸附回路的压力检测中，当真空度达到设定值时开关输出信号，提示吸附到位可以进行下一步工序；在燃气具的气路保护中，这类开关也可以用来检测风道的风压值，当风道堵塞风压异常时，开关触点断开切断燃气供应，实现安全保护功能。设计时针对不同的应用场景，只需要更换不同厚度、不同材质的隔膜以及不同刚度的复位弹簧，就可以调整开关的动作压力值与复位压差，不需要改动整体的外壳与安装尺寸，具备很强的平台化适配能力，可以大幅降低不同规格产品的开模与制造成本。电气触点部分采用银合金触点材质，具备一定的带载能力，可以直接驱动小功率的继电器、指示灯等负载，不需要额外搭配中间继电器，简化了外围控制电路的设计。
