农用工程设备用宽幅橡胶履带结构

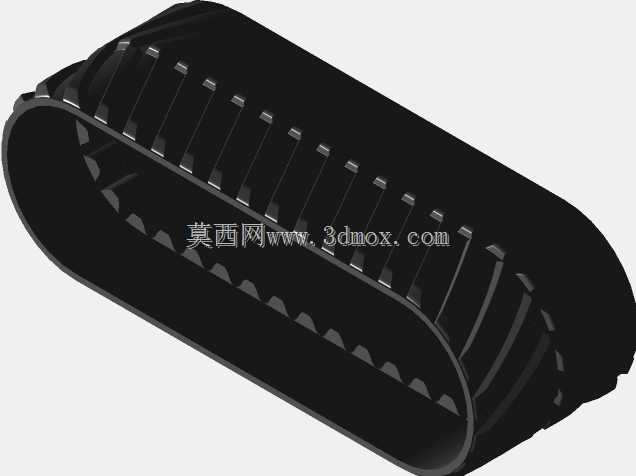

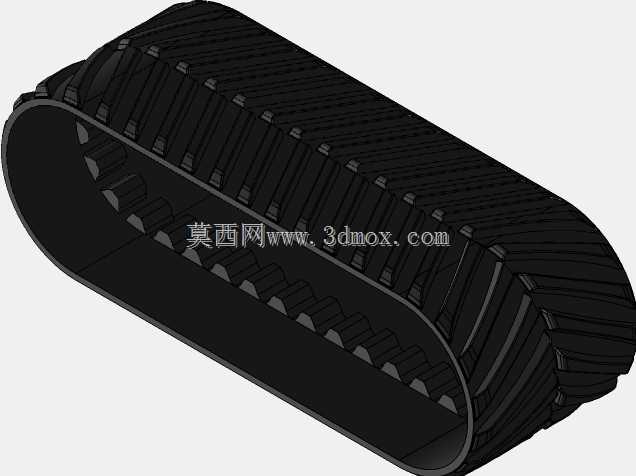

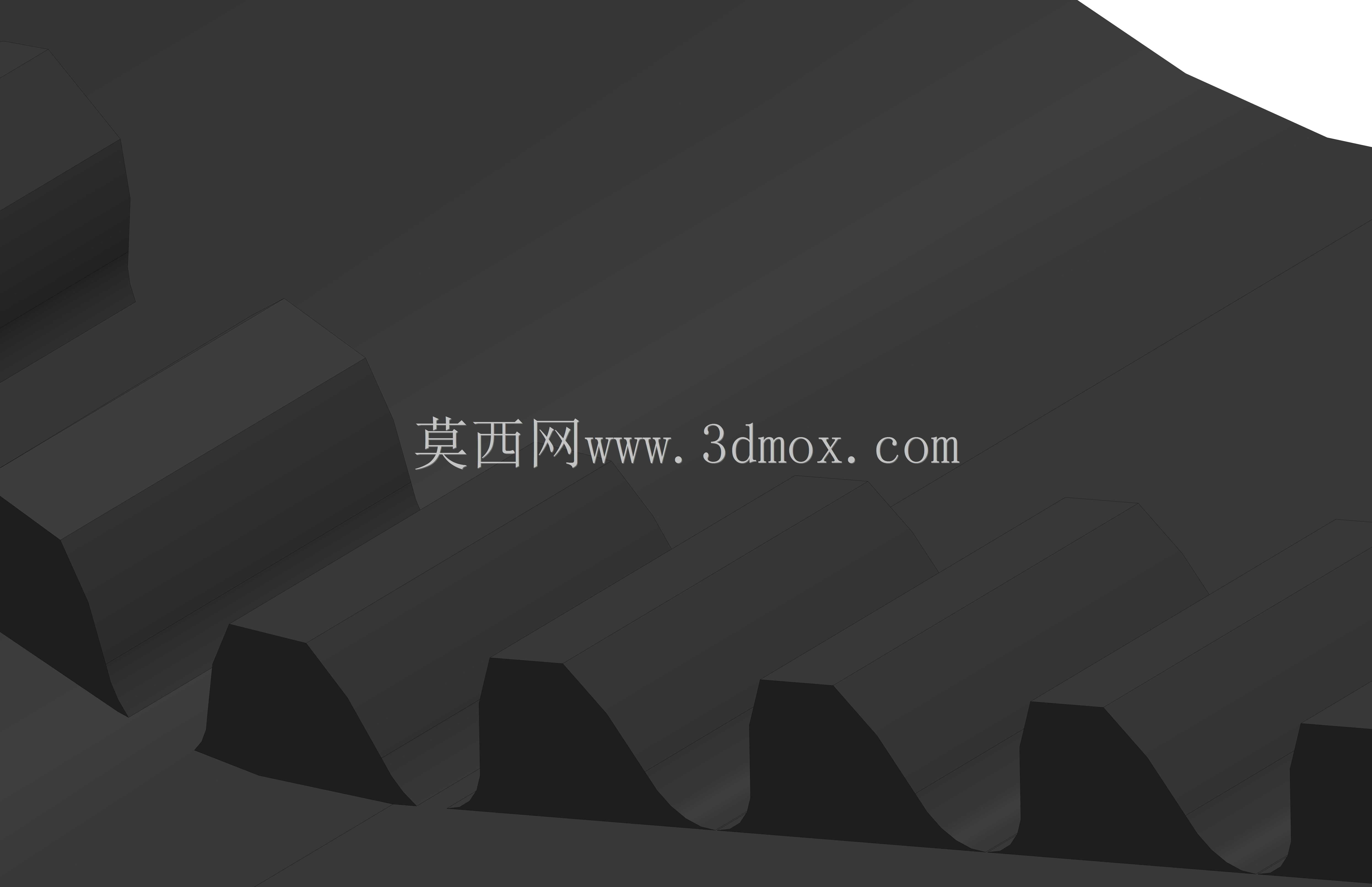

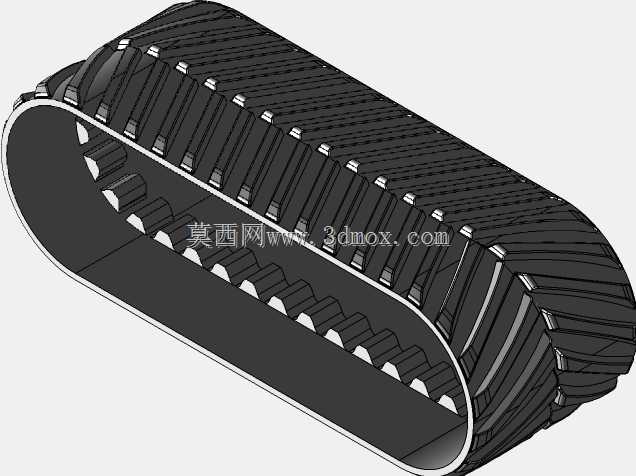

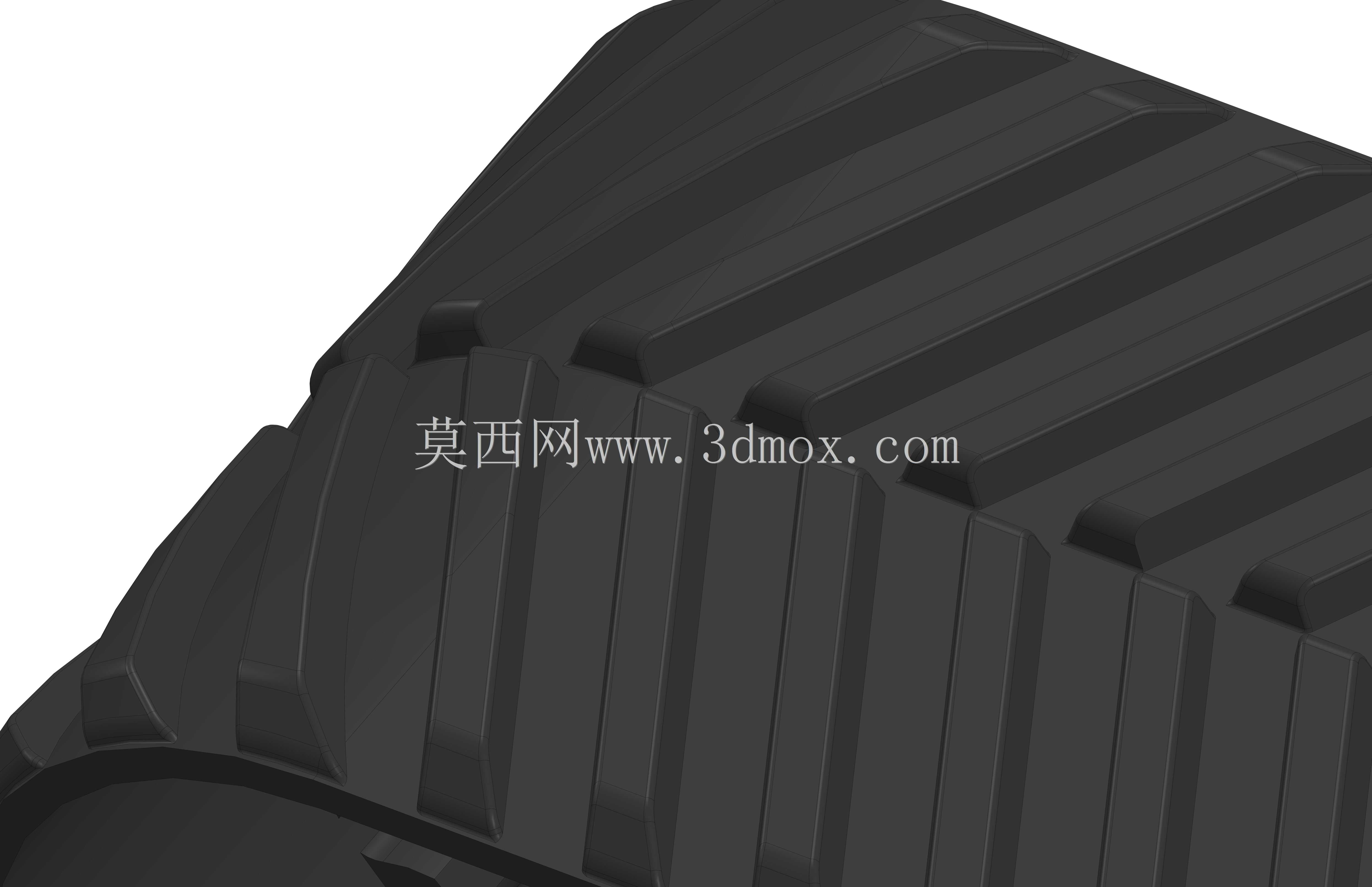

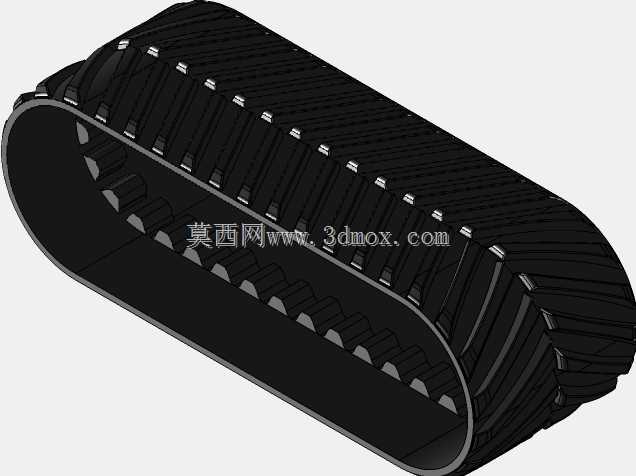

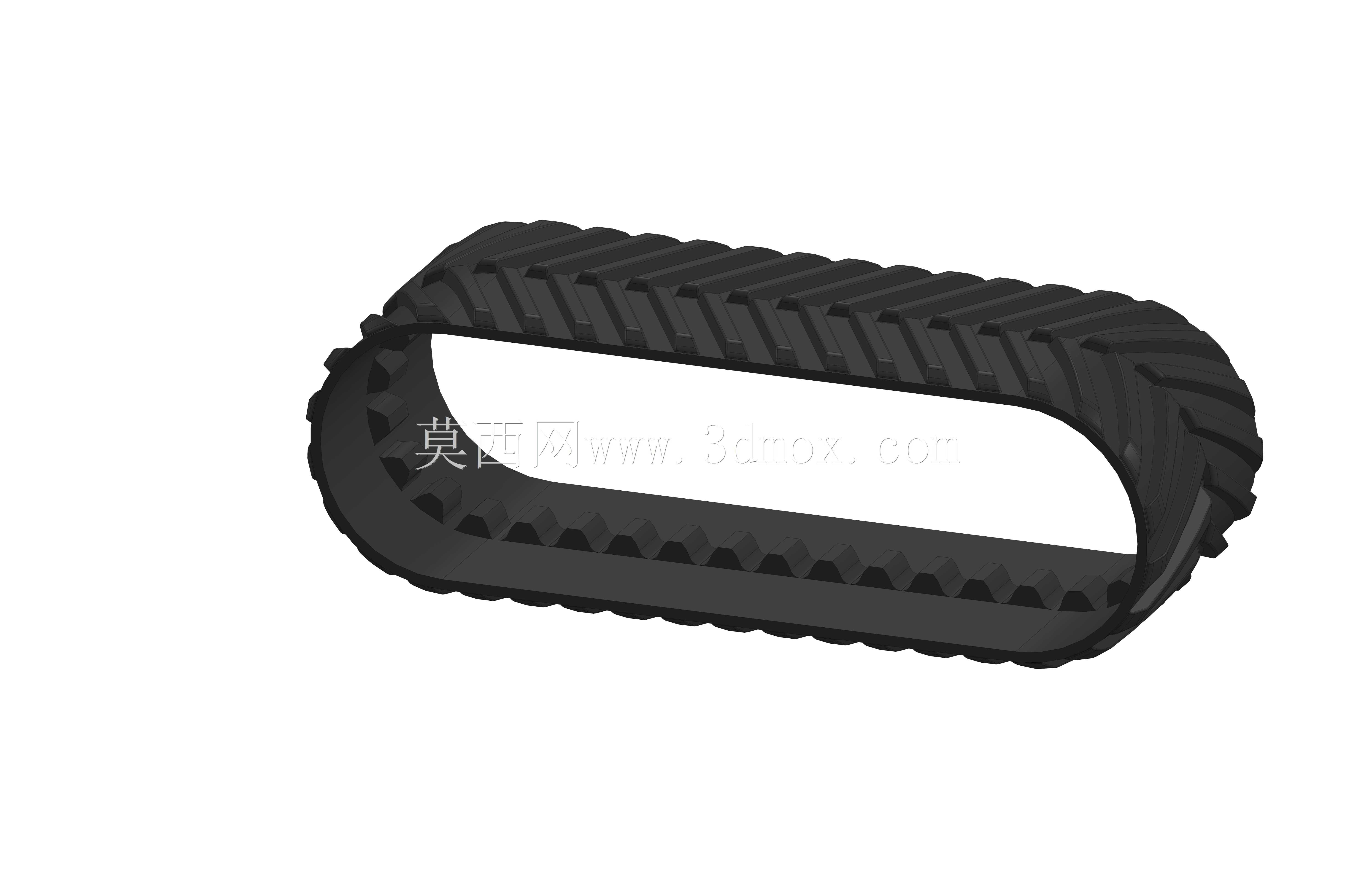

这款橡胶履带主要面向农业作业与中小型工程建设场景的行走系统配套需求，可适配水田作业拖拉机、小型履带式装载机、轻型农用运输车、园林作业履带车等多种设备，替代传统钢制履带解决硬质路面行走损伤、水田作业打滑、泥泞场地陷车等常见行走痛点。在实际作业场景中，这类橡胶履带能够在泥泞水田、松软沙土、碎石工地、硬化铺装路面等多种复杂地面环境下稳定行走，既不会像钢制履带那样对硬化路面造成压痕损伤，也能凭借橡胶材质的形变特性缓冲地面颠簸，降低设备行走过程中的振动传递，提升驾乘作业的舒适度，同时减少行走冲击对设备上部结构的疲劳损伤。从功能特性来看，该履带外侧面设计有连续的高花防滑齿结构，齿形角度与排布经过优化，在松软泥泞地面作业时，齿块能够嵌入土层获得足够的抓附力，避免设备打滑空转，在硬质路面行走时，齿块的接触面积设计又能保证足够的接地面积，降低接地比压，减少对路面的破坏；履带内侧设计有连续的啮合齿槽，能够与设备驱动轮的齿形精准啮合，保证动力传递过程中不会出现跳齿、脱齿的问题，同时内侧的导向结构能够与行走系统的导向轮、支重轮精准配合，限制履带的横向窜动，避免行走过程中履带脱轨。设计过程中，首先围绕36英寸的标准履带宽幅确定整体截面轮廓，保证足够的接地面积，让设备在松软地面作业时接地比压控制在合理区间，避免设备下陷；平长状态下234英寸的周长参数，匹配对应吨位设备的行走轮系布局，保证驱动轮、导向轮、支重轮的排布空间充足，履带弯曲绕行时的曲率半径符合橡胶材料的弯折疲劳寿命要求，避免长期反复弯折出现橡胶层开裂、内部骨架层损伤的问题。结构设计上采用多层复合结构思路，内部嵌入高强度抗拉骨架层承受行走过程中的拉力，避免履带被拉长出现啮合间隙过大的问题，外层采用耐磨耐老化橡胶配方，应对碎石磨损、紫外线老化、泥水腐蚀等复杂工况，齿形部分采用加厚橡胶设计，提升防滑齿的耐磨寿命，减少长期作业后的齿形磨损量。安装边界方面，这款履带的截面厚度、内侧齿槽间距、导向凸缘尺寸均匹配对应型号的轮系参数，安装时无需对设备原有行走架进行额外改装，只需调整导向轮张紧行程即可完成装配，张紧度调整范围适配橡胶履带的正常伸长量，保证全生命周期内的张紧力处于合理区间，既不会因为过紧加速履带磨损，也不会因为过松出现脱轨问题。
