立式单缸往复式蒸汽动力装置结构

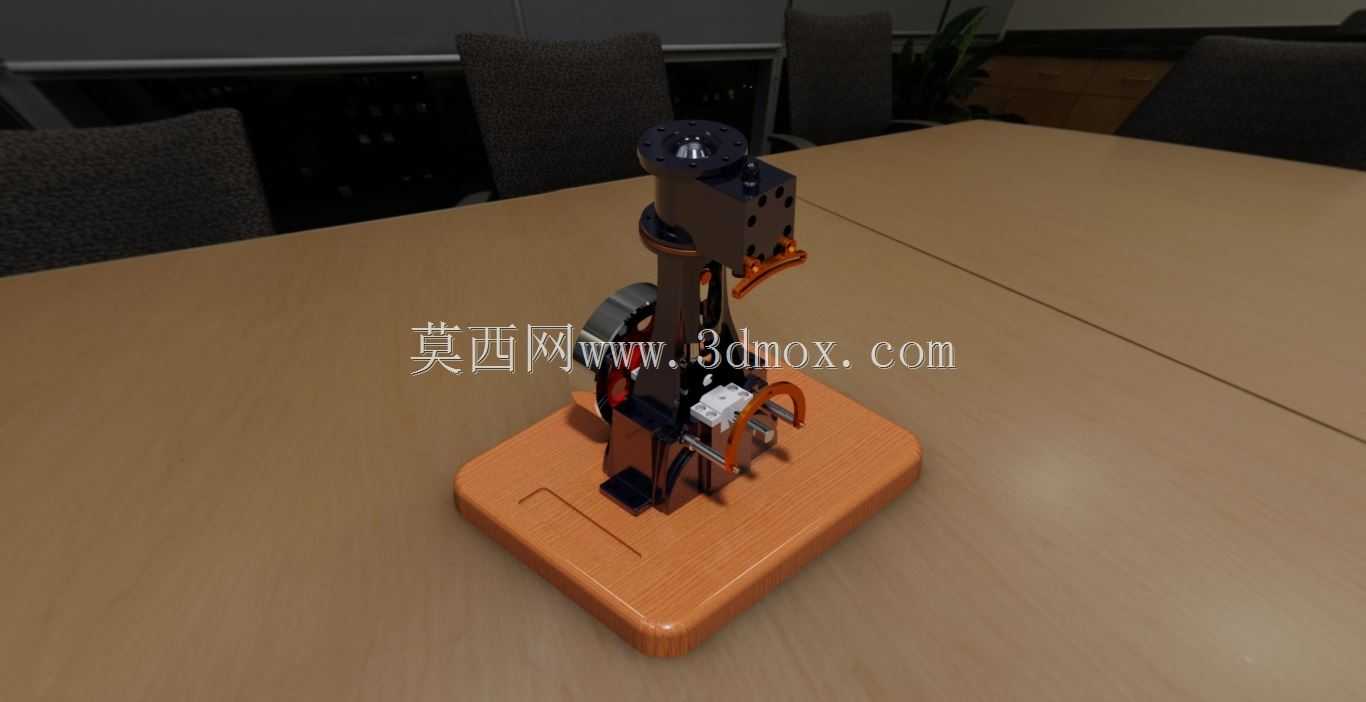

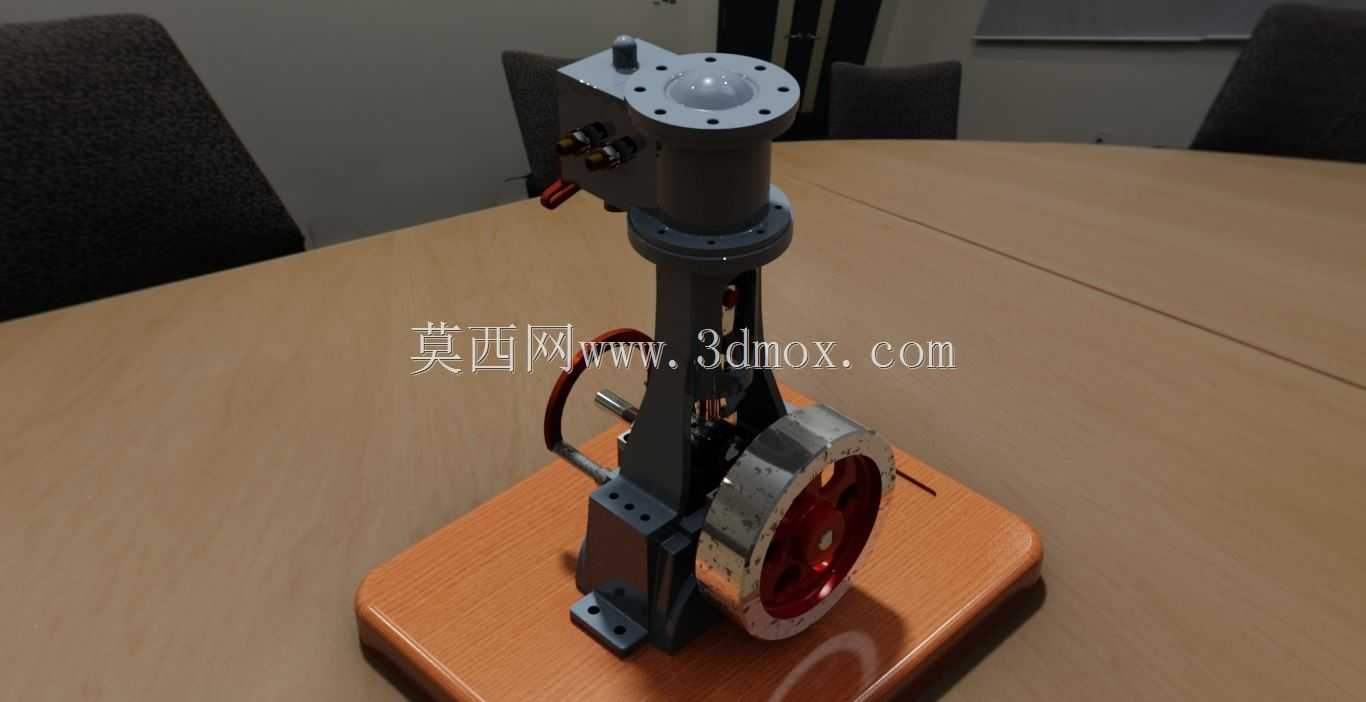

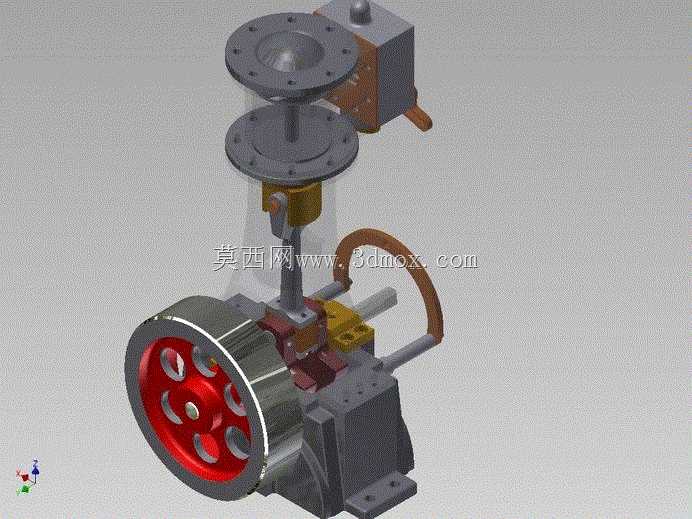

　　这款立式蒸汽动力装置，在小型动力输出场景中有着明确的适配定位，常见于教学演示教具、小型复古动力装置复刻、微型蒸汽动力实验平台等场景，能够将蒸汽的热能通过机械结构转化为旋转机械能输出，为配套负载提供稳定的低速大扭矩动力。从实际功能逻辑来看，装置上部设置的双层法兰结构是蒸汽输入与缸体安装的核心接口，上层法兰用于对接外部蒸汽管路，下层法兰承担气缸体的固定支撑作用，蒸汽进入气缸后推动活塞做上下往复运动，活塞通过连杆结构将直线动力传递至下部的曲柄飞轮机构，最终将往复运动转化为飞轮的连续旋转运动，实现动力输出。设计过程中，首先考虑了立式布局的空间利用率优势，相较于卧式蒸汽机，立式结构将气缸、传动机构沿垂直方向排布，

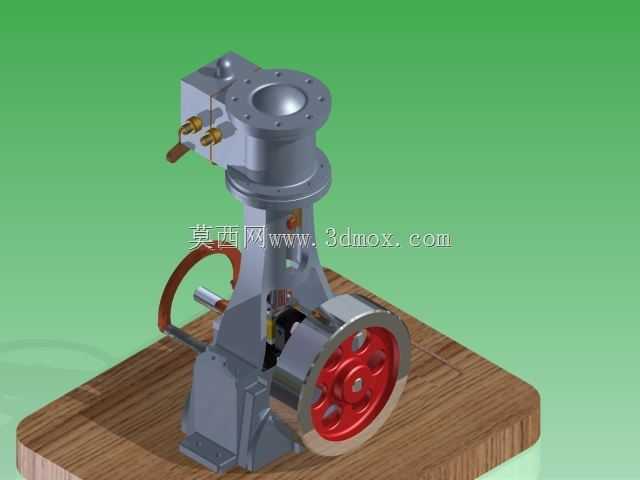

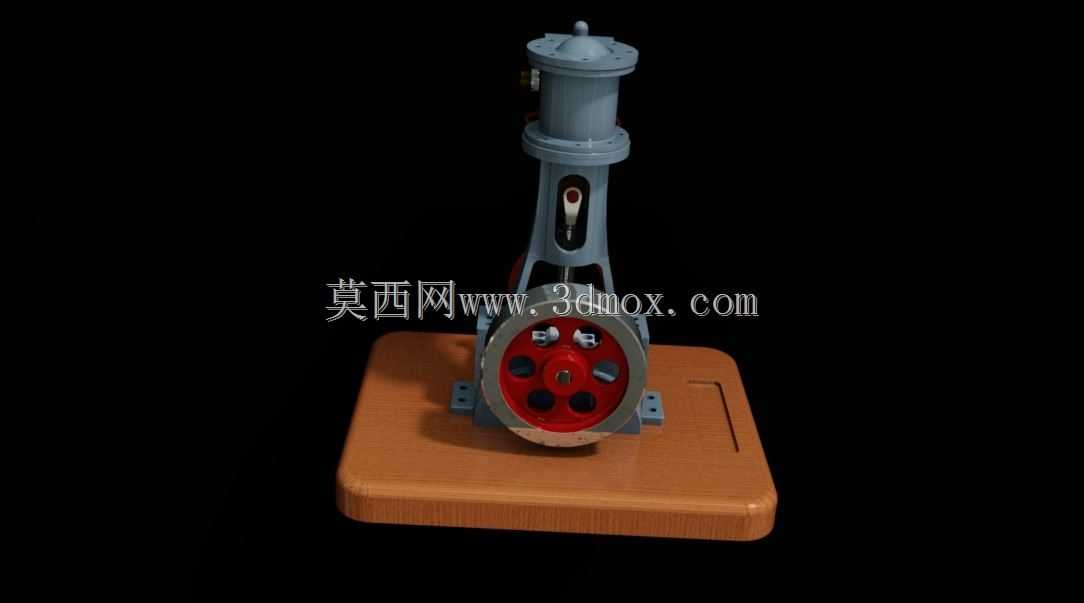

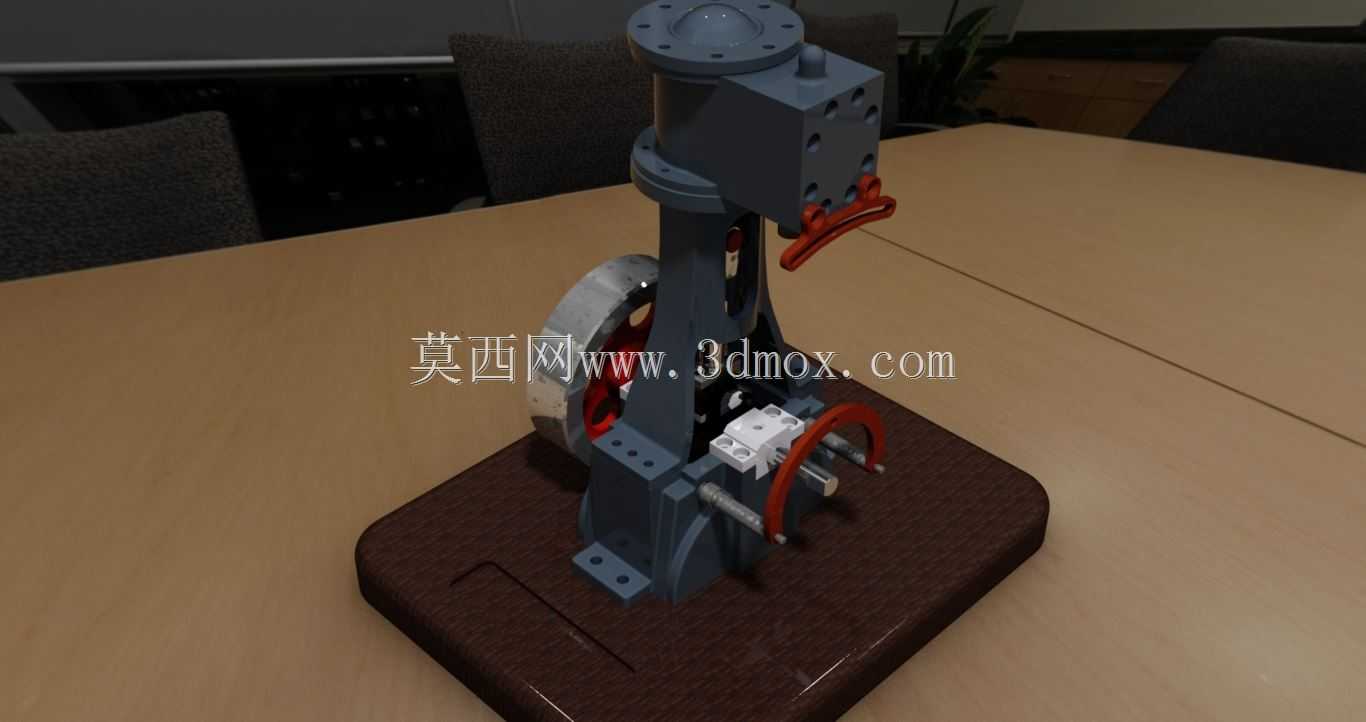

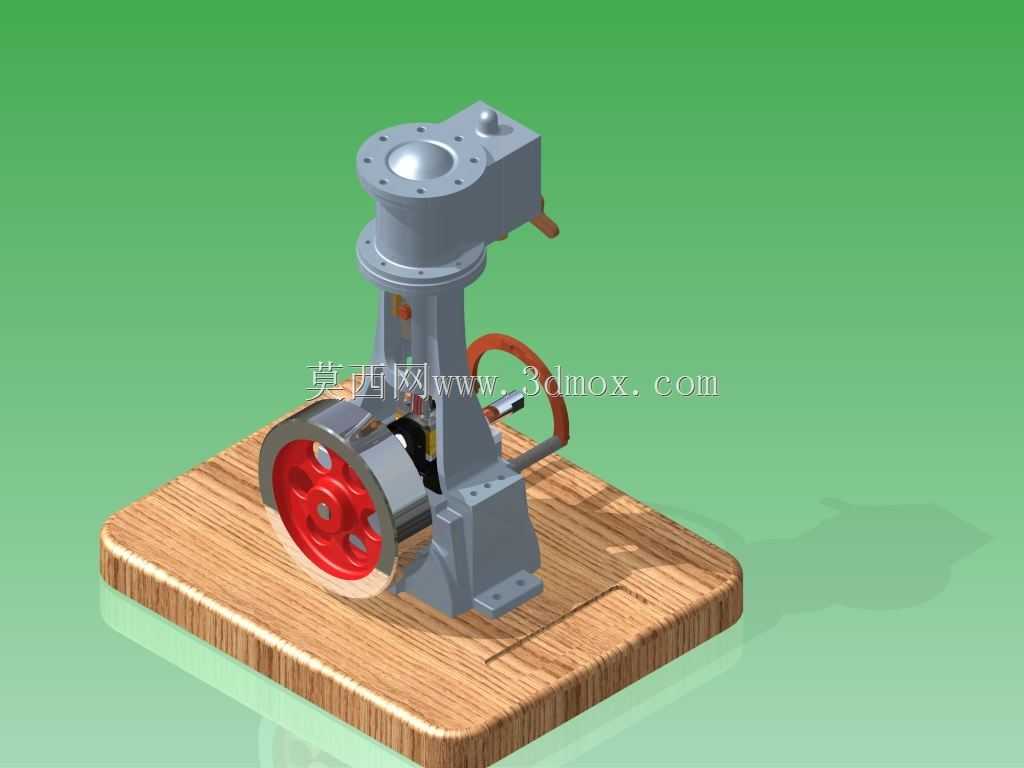

　　大幅缩减了设备的水平安装占地面积，适合安装空间局促的小型实验台、教具展示台场景。缸体侧部设置的方形组件是配气控制模块，负责按照活塞的运动相位切换蒸汽的进排气通路，保证活塞能够持续获得同向推力，维持曲轴的连续转动，连接配气模块与缸体下部的弯管为排气导流结构，能够将做功后的乏气引导至指定位置排出，避免高温蒸汽直喷影响周边组件运行。带红色轮毂的飞轮组件是整个装置的稳速核心，大质量的轮体能够储存活塞做功冲程的能量，在活塞处于进排气切换的非做功冲程时释放动能，抵消往复运动带来的转速波动，保证输出轴的转动平顺性，飞轮端面开设的多个镂空孔在保证轮体转动惯量的前提下，降低了整体自重，同时也为皮带轮传动输出预留了安装位，可通过皮带对接发电机、

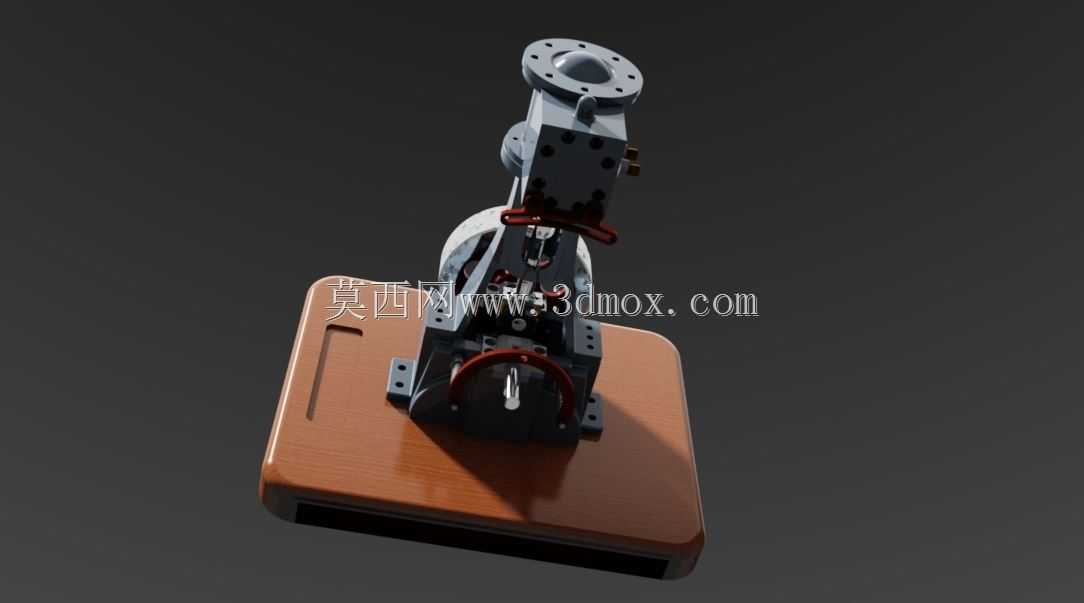

　　小型水泵等负载。安装边界方面，装置底部为平整的铸铁式机座，机座上预留有四个螺栓固定孔，可通过M8规格的螺栓将整机固定在安装平台上，安装时需要保证机座平面的水平度误差不超过0.1mm/m，避免立式布局下的连杆、曲轴出现偏磨，影响运行寿命。上部的蒸汽输入法兰采用标准凸面法兰结构，法兰端面的螺栓孔分布符合通用管路对接标准，可直接匹配常规的蒸汽输送管路，无需额外制作转接件。结构设计上，活塞与气缸之间预留了合理的配合间隙，适配蒸汽工况下的热膨胀量，避免热机状态下出现活塞卡滞问题；连杆两端的铰接位置采用铜套衬套结构，能够降低转动摩擦损耗，同时方便后期维护更换；曲轴与机座的连接位置设置有轴承支撑位，可承受飞轮转动带来的径向载荷，

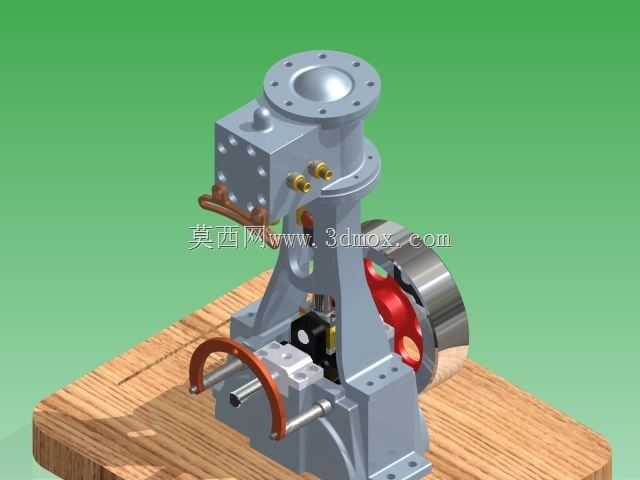

　　保证长周期运行的稳定性。在实际应用中，这类小型立式蒸汽机不需要复杂的配套控制系统，只要接入稳定压力的饱和蒸汽即可持续运行，输出转速可通过蒸汽输入压力进行调节，适合作为原理演示装置直观展示往复式热机的能量转换过程，也可作为小型蒸汽动力爱好者的改装基础载体，通过调整配气相位、飞轮重量等参数匹配不同的负载需求。设计时还充分考虑了装配工艺性，整个装置可拆分为气缸组件、配气组件、连杆曲轴组件、飞轮组件、机座组件五个独立模块，每个模块都可单独拆解装配，方便进行结构原理展示，也降低了单个零件损坏后的更换成本。侧部伸出的两个平行杆状结构为调速机构的安装导杆，可加装离心式调速组件，根据飞轮转速自动调整蒸汽进气量，实现转速的自动稳定控制，拓展装置的适用场景。
