工业管道直连式轴流通风机结构设计

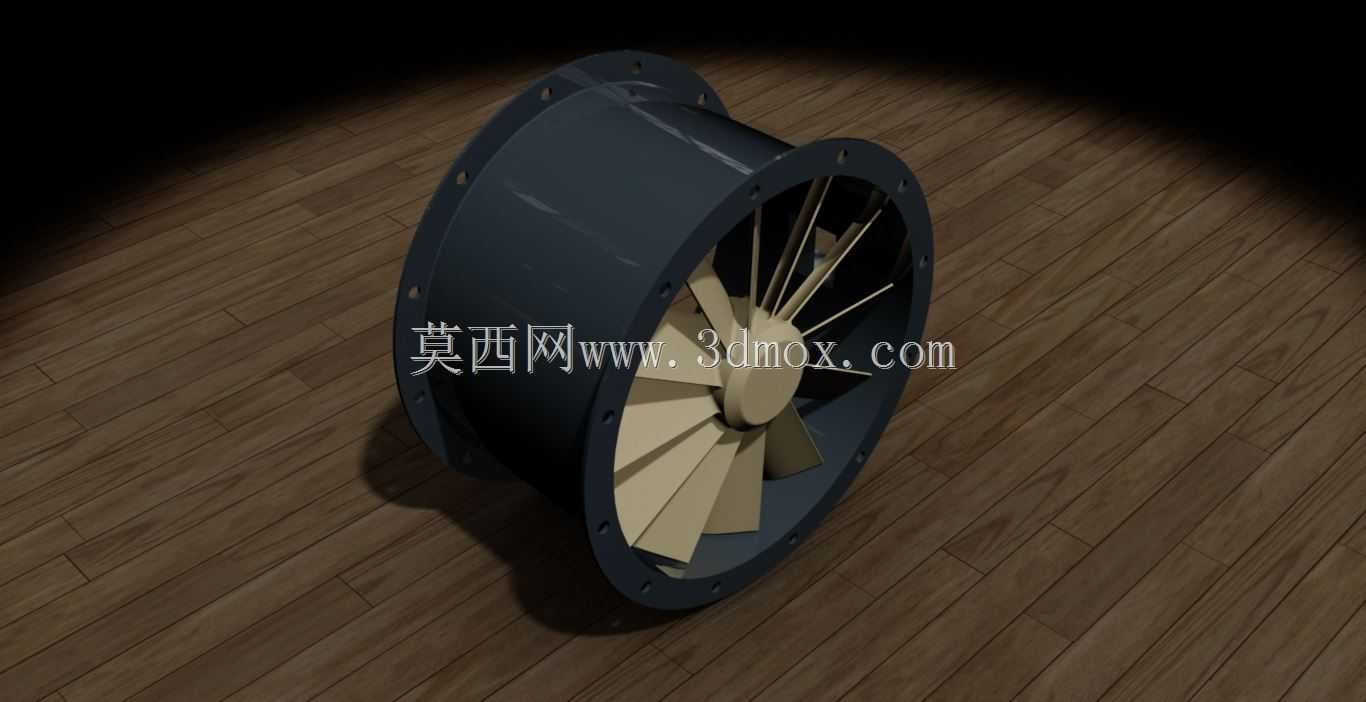

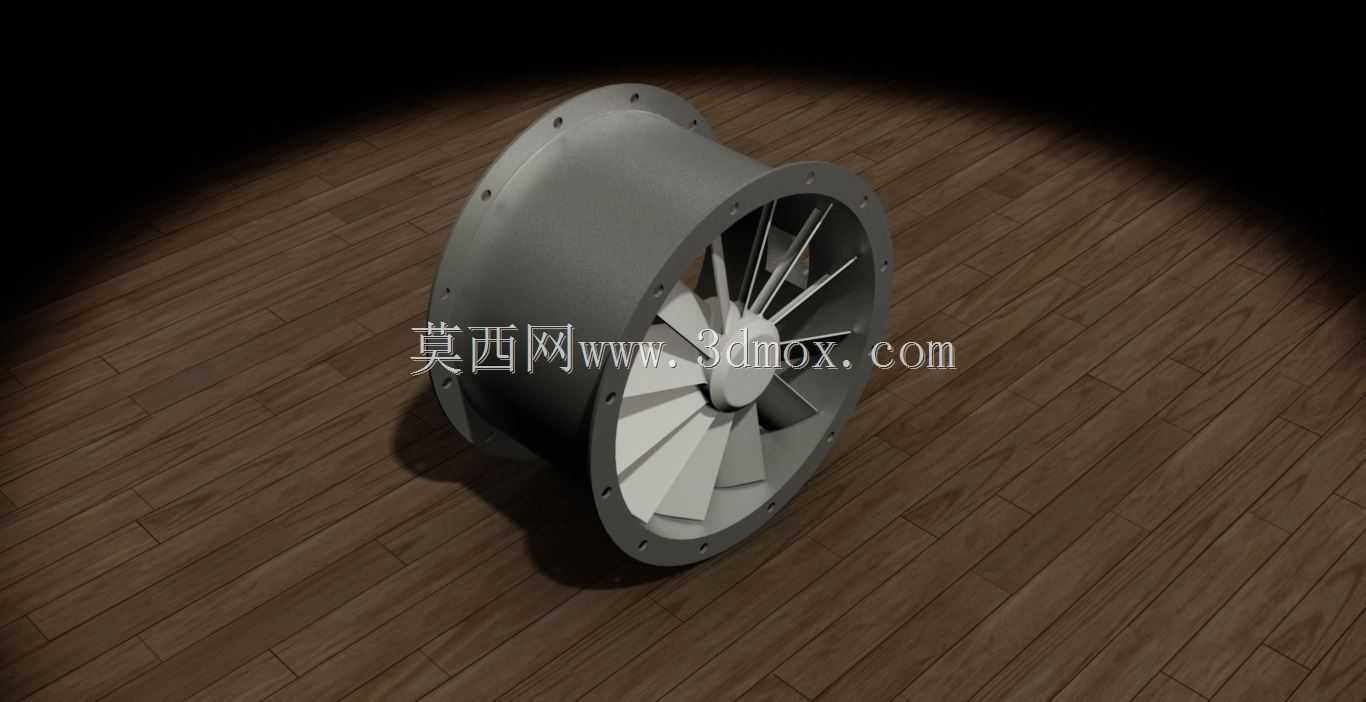

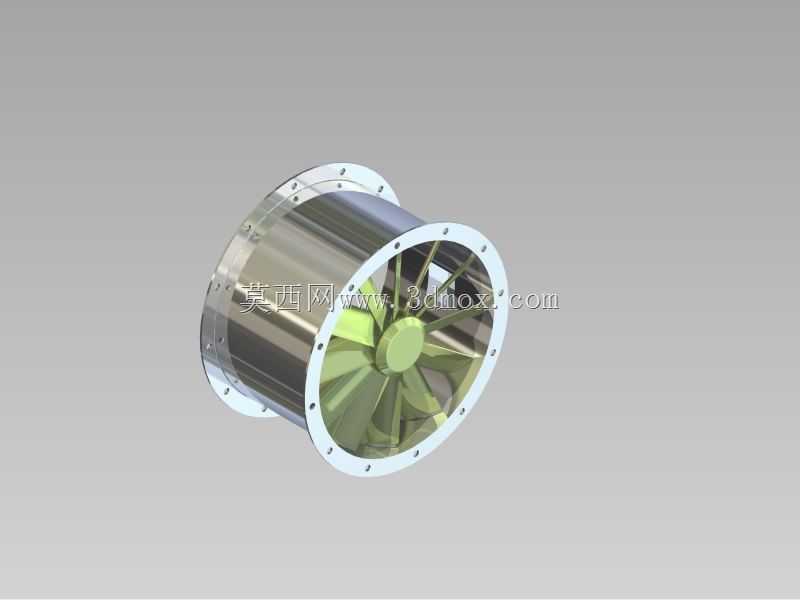

　　在工业厂房通风、隧道排风、设备散热送风、暖通空调管路配套等场景中，直连式轴流风机是应用频次极高的通用通风部件，这类风机的核心优势是气流沿轴向直进直出，风阻损失小，安装时可直接串接在通风管路中间，不需要额外搭建转角风道，能大幅压缩通风系统的整体安装空间。从结构设计逻辑来看，这款直连轴流风机采用筒式壳体作为主体承载结构，壳体两端一体加工带螺栓孔的连接法兰，法兰端面的平面度公差控制在0.2mm以内，确保与管道法兰对接时密封垫受力均匀，避免运行过程中出现漏风泄压的问题。壳体内部的流道做了圆弧过渡处理，内壁粗糙度控制在Ra3.2以下，减少气流沿壁面流动时的摩擦损耗，提升整机的送风效率。叶轮部分采用多叶片前倾式结构设计，

　　叶片与轮毂的连接位置做了加厚过渡处理，避免长期高速旋转时应力集中导致叶片断裂，每片叶片的型线都经过气动优化，在保证送风风量的前提下，尽可能降低叶片切割气流产生的气动噪声，适配对噪音控制有要求的室内通风场景。叶轮与驱动电机采用直连传动结构，省去了皮带传动、齿轮传动的中间环节，既减少了传动过程中的功率损耗，也降低了后期运维的工作量，不需要定期调整皮带张紧度、更换传动易损件。从安装边界来看，这类风机的筒体外径与对应规格的通风管道内径匹配，两端法兰的螺栓孔位采用行业通用的均布设计，可直接与同规格的管道法兰、软连接、防火阀等部件对接，不需要额外制作转换接头。安装时需要注意预留电机接线侧的操作空间，方便后期检修接线，

　　同时风机的安装基础需要做简单的减震处理，避免运行时的振动通过管道传递到建筑结构上产生共振噪音。在实际选型应用中，这类直连轴流风机可根据场景需求调整叶片角度，适配不同的风量风压需求：在普通厂房全面通风场景下，可采用较大的叶片安装角，获得更大的送风量，快速置换室内浑浊空气；在设备局部散热、长管道送风场景下，可适当减小叶片安装角，提升出口风压，克服管道沿程阻力，保证末端的送风效果。设计建模过程中，需要重点校核几个关键尺寸的配合关系：首先是叶轮外径与壳体内壁的间隙，间隙过大会导致气流回流，降低风机效率，间隙过小则容易因为叶轮旋转的径向跳动、壳体加工的圆度误差出现刮蹭故障，一般单边间隙控制在叶轮直径的千分之五到千分之八之间最为合理；

　　其次是电机安装支架的刚度，支架需要承受电机自重与叶轮旋转的动载荷，建模时需要做静力学仿真校核，确保支架在额定转速下的变形量不超过0.1mm，避免运行时出现电机偏心、叶轮扫膛的问题；另外法兰端面上的螺栓孔位置度需要严格控制，孔位偏差不超过0.5mm，否则现场安装时会出现螺栓无法穿入的问题，影响施工进度。这款风机的整体结构没有复杂的异形零件，所有部件都采用常规的板材冲压、焊接、机加工工艺即可生产，制造成本可控，后期维护时只需要定期清理叶片表面积灰、检查电机轴承润滑状态即可，不需要复杂的专用维护工具，非常适合批量应用在各类通用通风场景中。
