工业级活塞式空气压缩机结构设计

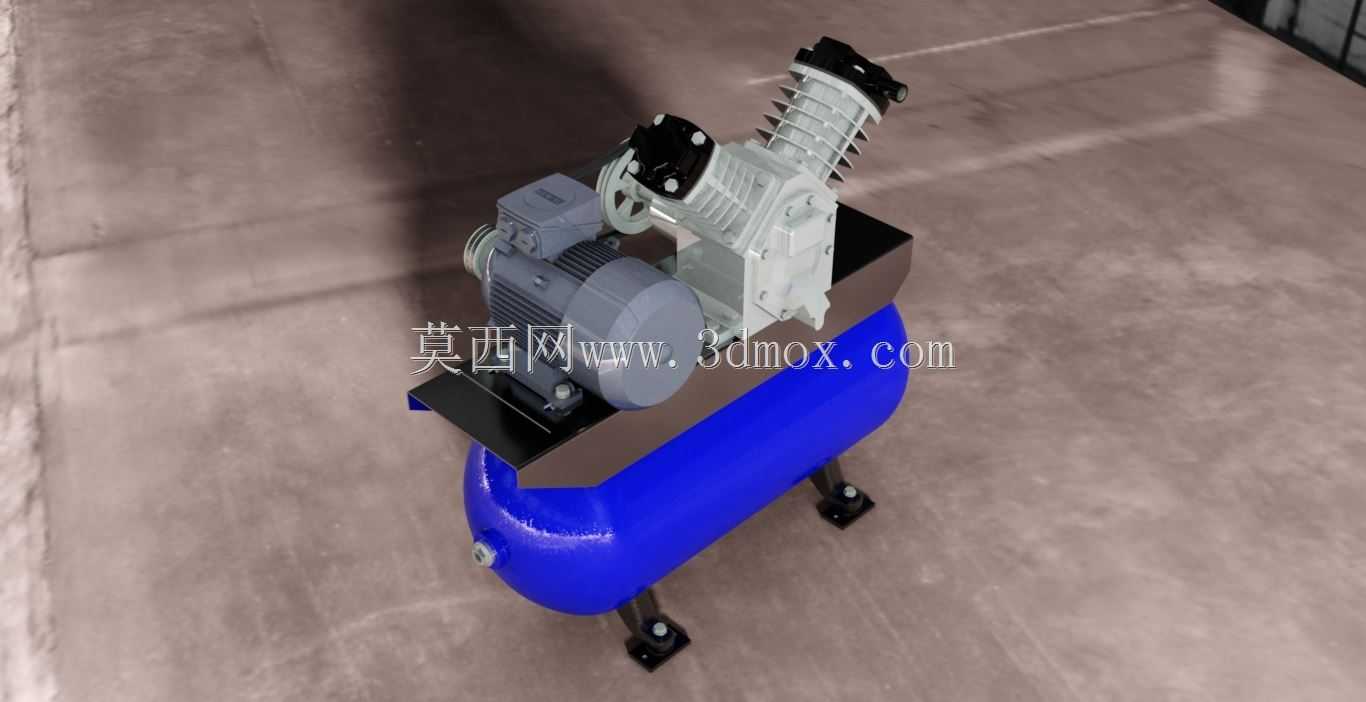

　　在机械加工车间、汽修维保站点、小型装配生产线这类需要稳定气动动力输出的场景中，活塞式空气压缩机一直是普及率最高的通用动力设备，这套三维结构完整还原了带卧式储气罐的单级活塞空压机的全部装配关系，能直接用于结构校核、教学演示或是同类产品改型设计的参考基底。从实际使用的角度出发，这类设备的核心作用是将常压空气压缩至额定压力后存储在储气罐内，为气动扳手、气动喷枪、气缸执行元件、气动吹尘枪等终端用气设备提供稳定的压力气源，相比直接连通的泵体输出，带储气罐的结构可以大幅降低气压波动，同时减少泵头的频繁启停频次，延长核心压缩组件的使用寿命。整套模型的结构拆分逻辑完全贴合实际生产装配流程，底部的卧式圆柱形储气罐是整套设备的承载基座，

　　三个带橡胶减震垫的支脚呈三角形分布在罐体下方，安装时不需要额外浇筑复杂的设备基础，只要地面平整度误差控制在5mm以内，就能通过支脚的减震垫抵消泵头运行时产生的往复振动，避免振动传递到地面产生额外噪音，也能防止设备长期运行出现支脚受力不均的变形问题。储气罐的顶部预留了泵组安装的水平基准面，电机与活塞压缩泵头通过安装座固定在该平面上，两者之间采用带轮传动结构，这种传动设计的优势在于可以根据实际需要的排气量、额定压力灵活调整传动比，不需要重新设计泵头的内部结构，同时带传动本身具备一定的过载缓冲能力，当泵头出现瞬间卡滞时，传动带可以通过打滑保护电机绕组不被烧毁。泵头部分的结构完全还原了活塞式压缩的工作逻辑，带有散热鳍片的缸体、进排气阀组、曲柄连杆机构、空气滤清器接口都做了等比例的结构还原，建模时特意保留了缸体散热鳍片的间距与厚度参数，实际生产中这个尺寸直接关系到泵头连续运行时的散热效率，鳍片过薄会增加铸造难度，过厚则会降低散热面积导致缸头温度过高，引发润滑油碳化、密封件提前老化的问题。设计时需要重点考虑的安装边界尺寸主要集中在三个维度，首先是设备整体的宽度，要预留出侧面传动带护罩的安装空间，同时保证电机散热端距离墙面至少有200mm的通风间隙，避免电机散热不畅；其次是设备的总高度，要保证顶部的气阀控制组件、压力表、安全阀的操作空间，不会被上方的管线或者架体遮挡；最后是罐体端部的排水阀位置，要预留足够的操作空间方便日常维护时排放罐内的冷凝水，

　　避免冷凝水长期积存导致罐体锈蚀、压缩空气含水量超标。从功能特性上看，这套结构的设计偏向于小型工业场景的通用需求，储气罐的容积匹配单缸泵头的排气量，能够在常规用气负载下保证气压稳定在0.7-0.8MPa的常用工业气压区间，罐体上集成的安全阀、压力开关、压力表、排气球阀的安装位置都做了人机工程层面的优化，日常巡检时站在设备侧面就能直接读取压力数值，操作排气阀或者复位压力开关时不需要探身到设备内侧。建模过程中对各个部件的装配公差做了对应预留，比如电机安装座的长圆孔设计、泵头安装面的调整余量，都和实际生产中的装配工艺一致，不会出现三维模型里装配到位、实际生产时无法安装的干涉问题。很多刚接触这类设备设计的工程师容易忽略管路走向的细节，

　　这套模型里从泵头排气口到储气罐的连接管路、储气罐到输出端的控制管路都做了合理的折弯避让，既不会和传动带产生运动干涉，也尽量减少了管路的直角弯头数量，降低压缩空气输送过程中的压力损失。另外支脚的安装孔位也做了标准化设计，匹配市面上常用的膨胀螺栓尺寸，如果用户需要将设备固定在移动小车上做成移动式空压机，也可以直接对应孔位安装脚轮，不需要重新在罐体上焊接支架。对于从事气动系统设计的工程师来说，这套模型可以直接导入到车间布局的三维场景中，用来核算气源点的布置位置、预留的安装空间、管线接驳的走向；对于教学场景来说，拆分后的各个部件可以清晰展示活塞式空压机的工作原理，从动力输入到空气压缩、存储、输出的整个流程都能通过模型直观呈现，不需要额外拆解实物设备。在做同类产品改型时，只需要调整储气罐的长度直径、更换对应功率的电机模型、调整泵头的缸径参数，就能快速衍生出不同排气量、不同容积规格的系列化产品结构，大幅缩短前期设计的建模周期，也能在设计阶段提前排查各个部件之间的干涉问题，减少后续样机试制时的修改成本。需要注意的是，这类设备的重心整体偏低，因为储气罐本身重量较大且位于最底部，即使是在移动场景下使用也不容易出现倾翻，但建模时还是要确认泵头和电机的安装位置尽量靠近罐体的重心投影中心，避免长期运行时支脚受力不均导致的减震垫过早疲劳损坏。
