惠普ProLiant机架式服务器结构设计

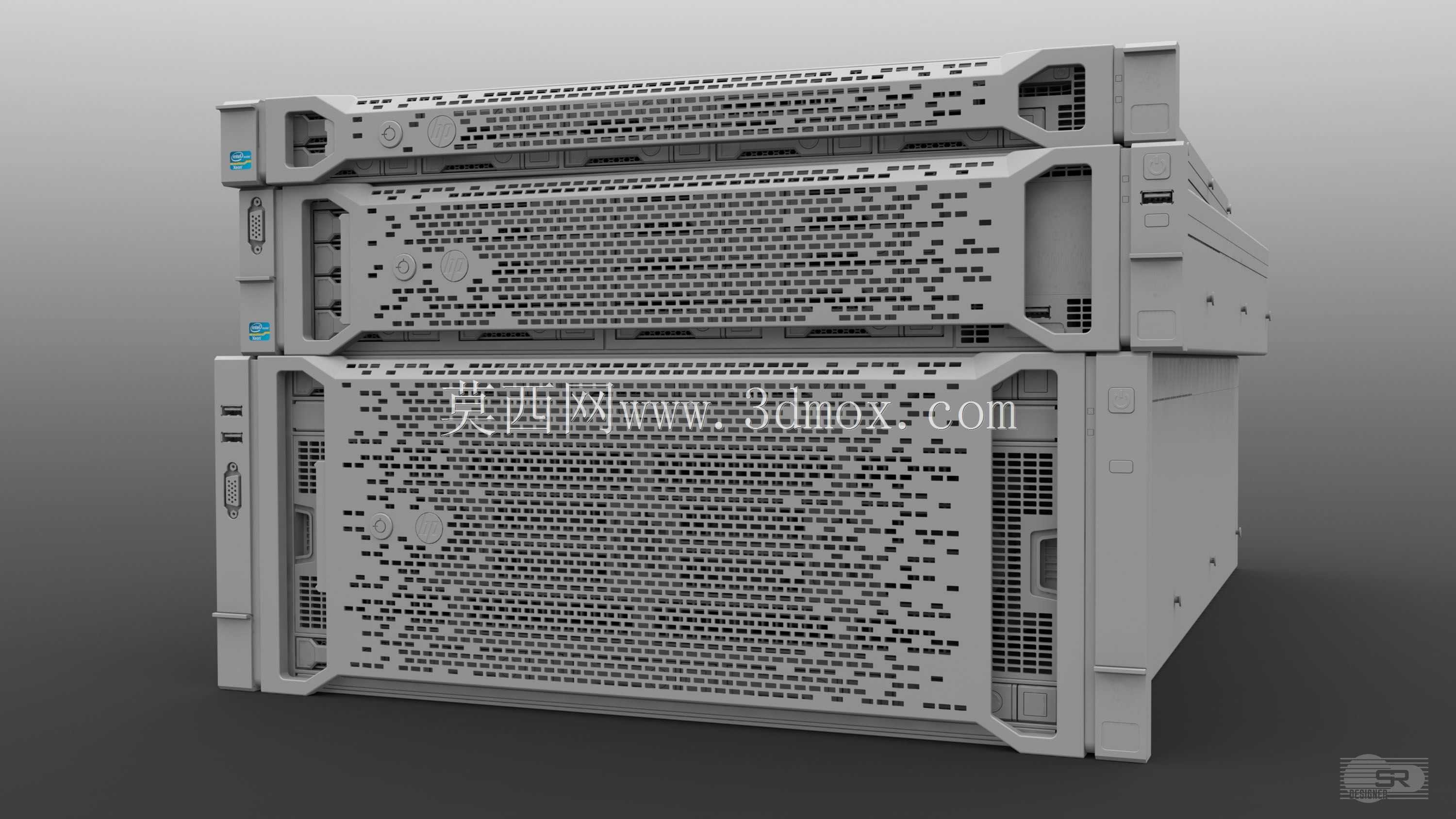

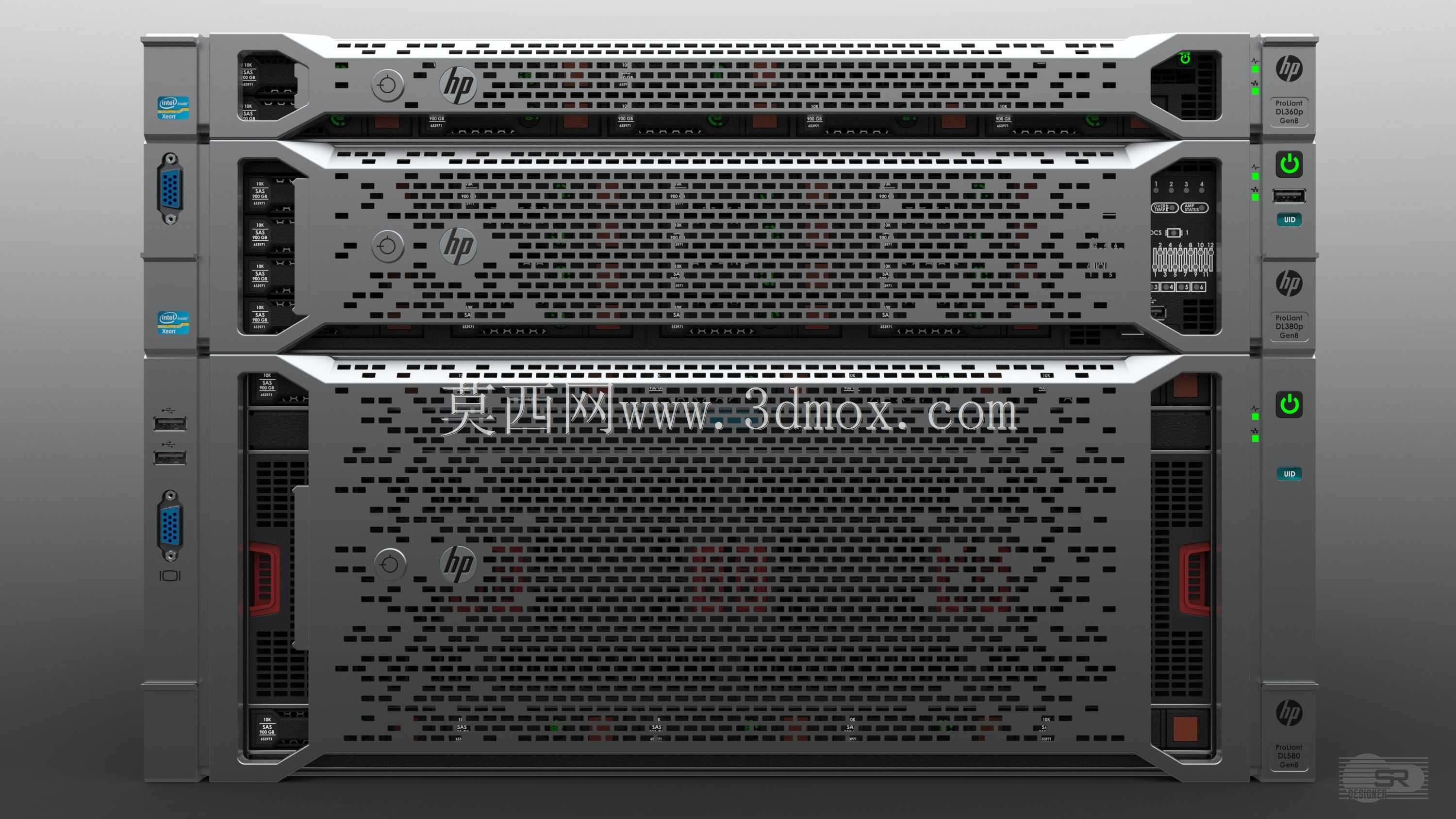

　　既能够保证前进风通道的气流通畅，让冷通道的冷空气可以直接穿过硬盘仓、内存区、CPU散热片区域，带走核心硬件运行产生的热量，又能够保证前面板的结构强度，避免日常运维中磕碰造成面板变形，同时面板上集成了电源开关、状态指示灯、UID定位灯、USB接口与VGA调试接口，运维人员无需打开机柜侧门或者将服务器抽出机柜，就可以完成基础的状态查看与本地调试操作。前面板的硬盘仓区域支持热插拔硬盘安装，硬盘托架的定位结构、卡扣结构、防呆设计都在模型中做了完整还原，硬盘托架与仓体的配合间隙控制在合理范围，既保证硬盘插拔的顺畅度，又避免间隙过大造成的振动传导，影响硬盘运行稳定性。从设计思路来看，该服务器的整体结构采用模块化设计思路，在数据中心机房的部署场景中，机架式服务器的结构设计直接决定了机柜空间利用率、散热效率与后期运维的便捷性，本次呈现的惠普ProLiant系列机架服务器三维结构，完整还原了设备从前面板到后部接口区的全部细节，可作为机房布局规划、机柜配套结构设计、服务器安装工装开发的精准参考依据。从实际使用场景来看，这类2U高度的机架服务器主要部署在标准19英寸服务器机柜中，承担企业级数据存储、业务运算、虚拟化部署、网络节点转发等核心任务，其结构设计需要同时满足高密度部署下的散热需求、硬件扩展的兼容性需求，以及运维操作的人机工程需求。从功能特性上看，该系列服务器前面板采用了大面积蜂窝状通风孔设计，通风孔的开孔率经过严格计算，

　　机箱主体采用高强度镀锌钢板折弯成型，边角处做了卷边处理，既提升机箱整体刚性，又避免安装运维过程中割伤操作人员。机箱内部的硬盘仓、电源仓、主板安装区、扩展卡插槽区都做了独立的分区设计，风道隔离结构可以让冷气流按照预设路径流经各个发热部件，避免气流短路造成局部过热。后部的接口区域集成了电源接口、千兆网口、管理网口、PCIe扩展卡挡板位、散热风扇出风口，电源模块采用冗余设计，支持热插拔更换，单个电源故障时可以在不关机的情况下完成更换，保障业务连续运行。服务器两侧的导轨安装位结构完全符合标准19英寸机柜的安装规范，安装耳的尺寸、固定孔位的间距、承重结构的加强筋设计都做了精准还原，在做机柜布局设计时，可以直接调用该模型匹配机柜的立柱孔位，

　　验证安装间隙，预留足够的理线空间与冷热通道距离。从安装边界尺寸来看，该系列服务器的宽度符合19英寸机架设备的标准宽度，深度适配常规深度的服务器机柜，安装时需要在机柜前后立柱之间预留足够的空间，保证后部的电源线、网线、光纤线缆的弯曲半径符合要求，同时前面板需要预留至少50mm的操作空间，方便运维人员插拔硬盘、操作前面板按键。机箱顶盖采用快拆设计，无需工具即可打开，方便运维人员更换内存、CPU、扩展卡等内部部件，顶盖的卡扣结构、接地弹片结构都在模型中有所体现，接地弹片可以保证顶盖与机箱主体的可靠导通，避免静电积累对内部电子元件造成损伤。在三维建模的细节处理上，模型完整还原了服务器表面的丝印标识、接口标识、状态标识的位置，

　　各个塑料件与金属件的装配关系清晰，没有出现结构干涉的问题，对于结构设计从业者来说，可以参考该模型的模块化分区思路、风道设计思路、人机交互接口的布局思路，应用到同类机架式电子设备的结构开发中；对于机房布局设计人员来说，该模型可以直接导入机房布局仿真软件中，验证机柜的设备排布密度、冷热通道的气流组织合理性，提前排查安装过程中可能出现的空间干涉问题；对于设备选型人员来说，可以通过该模型直观了解设备的接口位置、扩展能力、安装要求，提前规划机柜的配电、布线方案。在实际的工程应用中，这类服务器的结构设计还要考虑运输过程中的振动冲击防护，机箱内部的硬盘托架、电源模块、散热风扇都设置了减震结构，模型中也体现了这些减震结构的安装位置，在做服务器配套的运输包装设计时，可以参考这些结构的位置设置缓冲垫的支撑点，避免运输过程中冲击载荷传递到核心部件上。另外，服务器前面板的品牌标识区域、状态灯的透光区域结构也做了还原，透光区域采用半透明材质的设计思路，既可以让内部LED灯光透出显示设备状态，又可以避免外部光线干扰造成的状态误判，这类细节设计对于同类电子设备的面板开发也有很高的参考价值。
