薄钢板剪切加工用闸式剪板设备结构

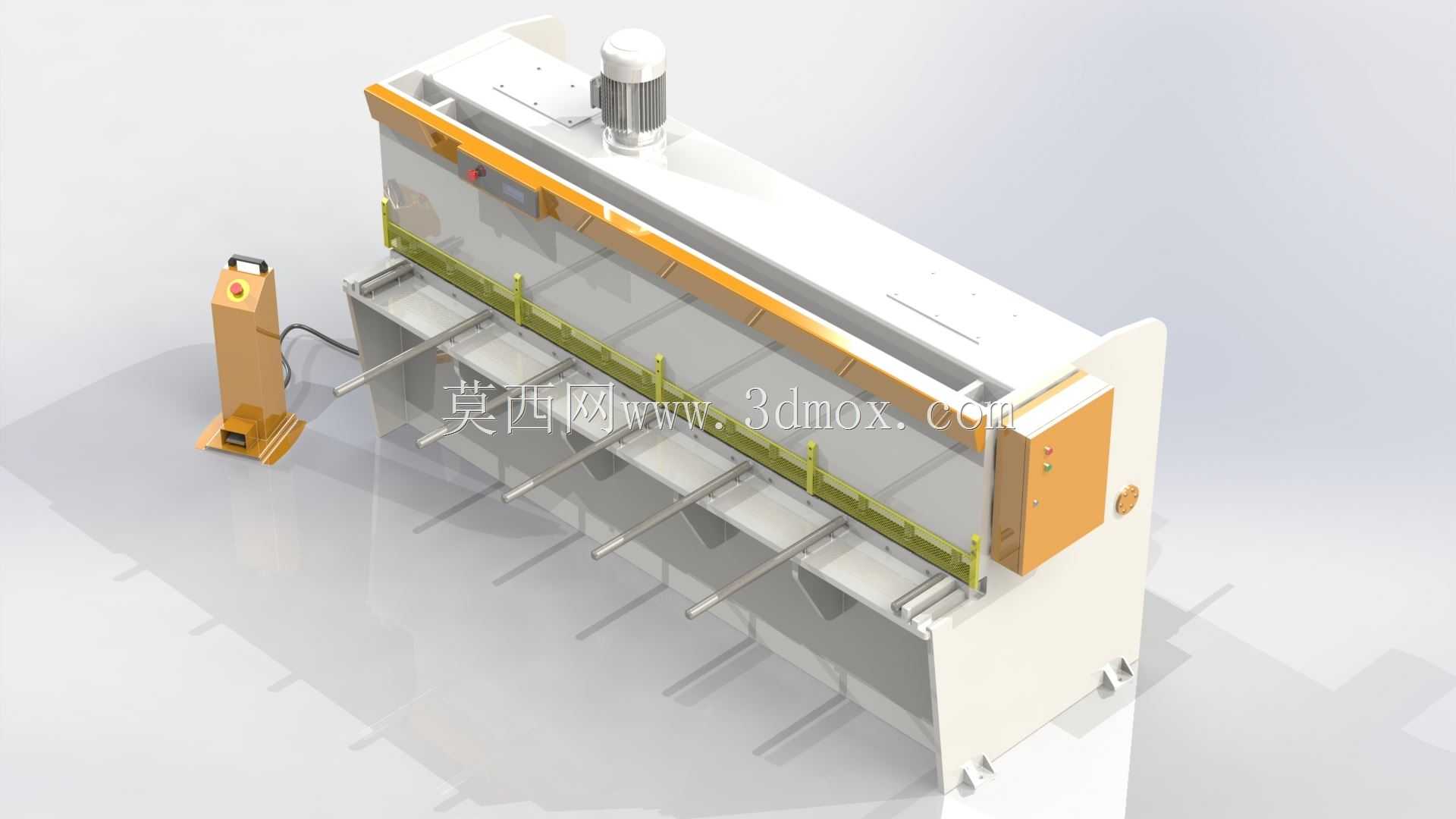

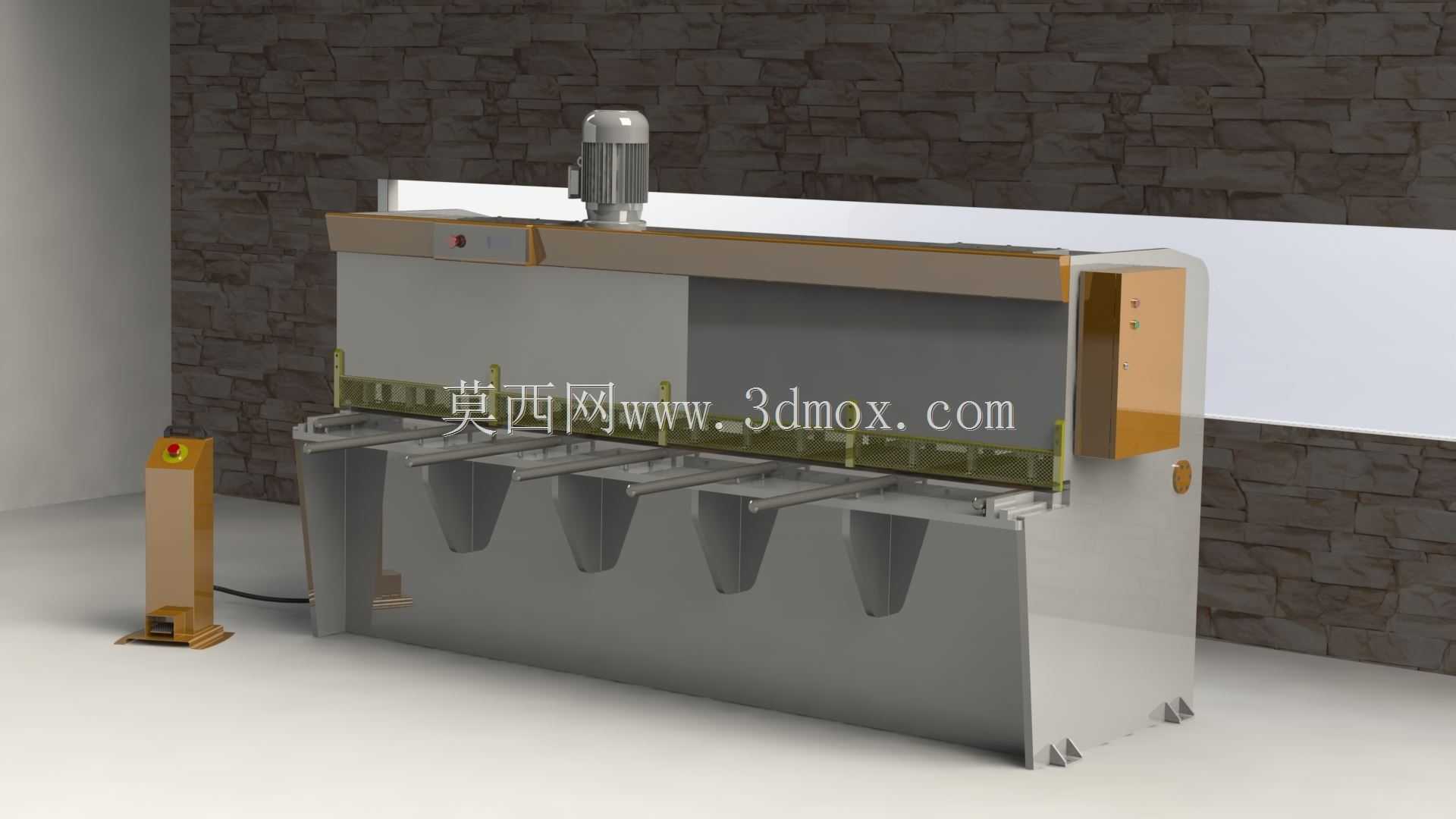

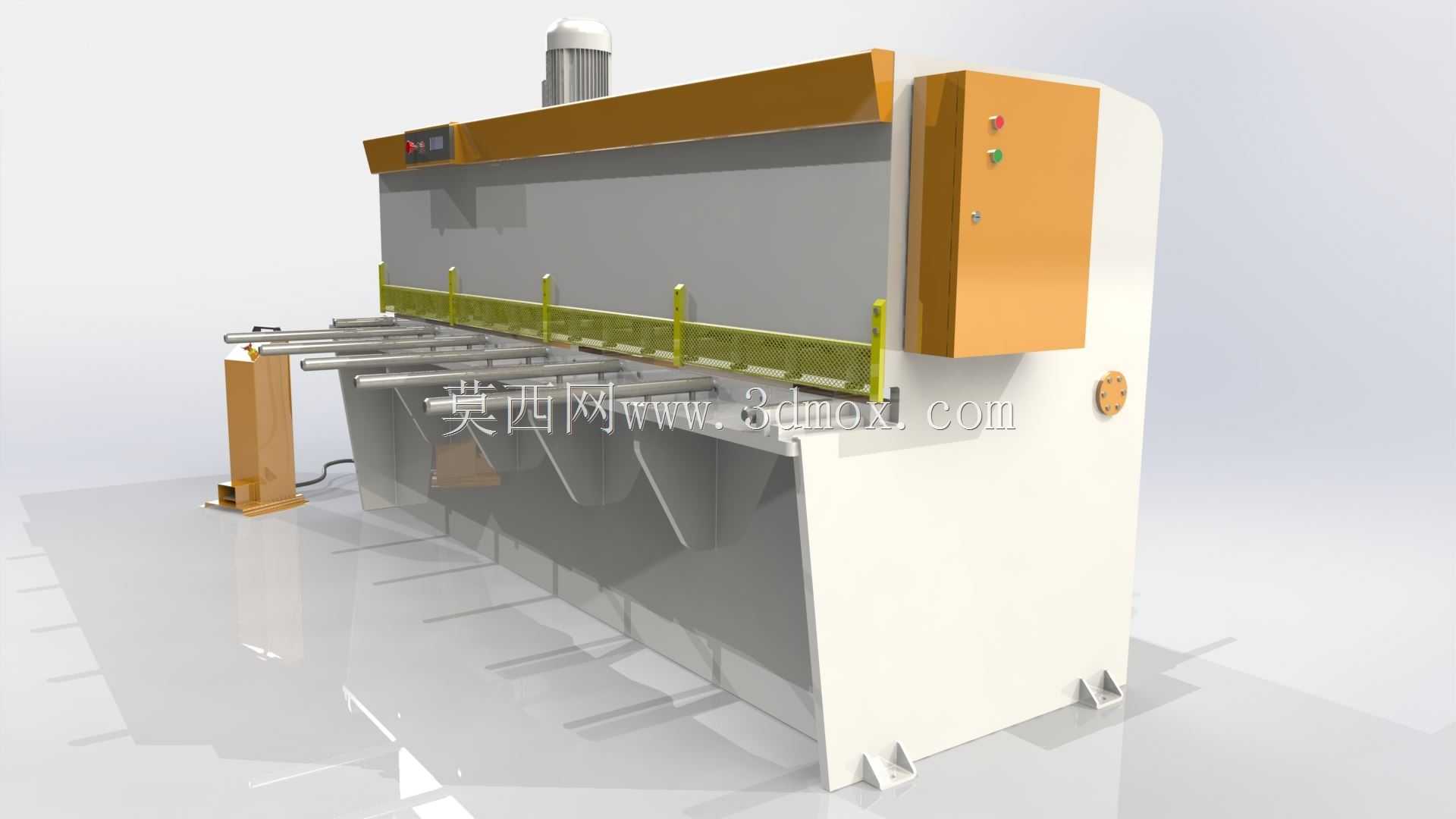

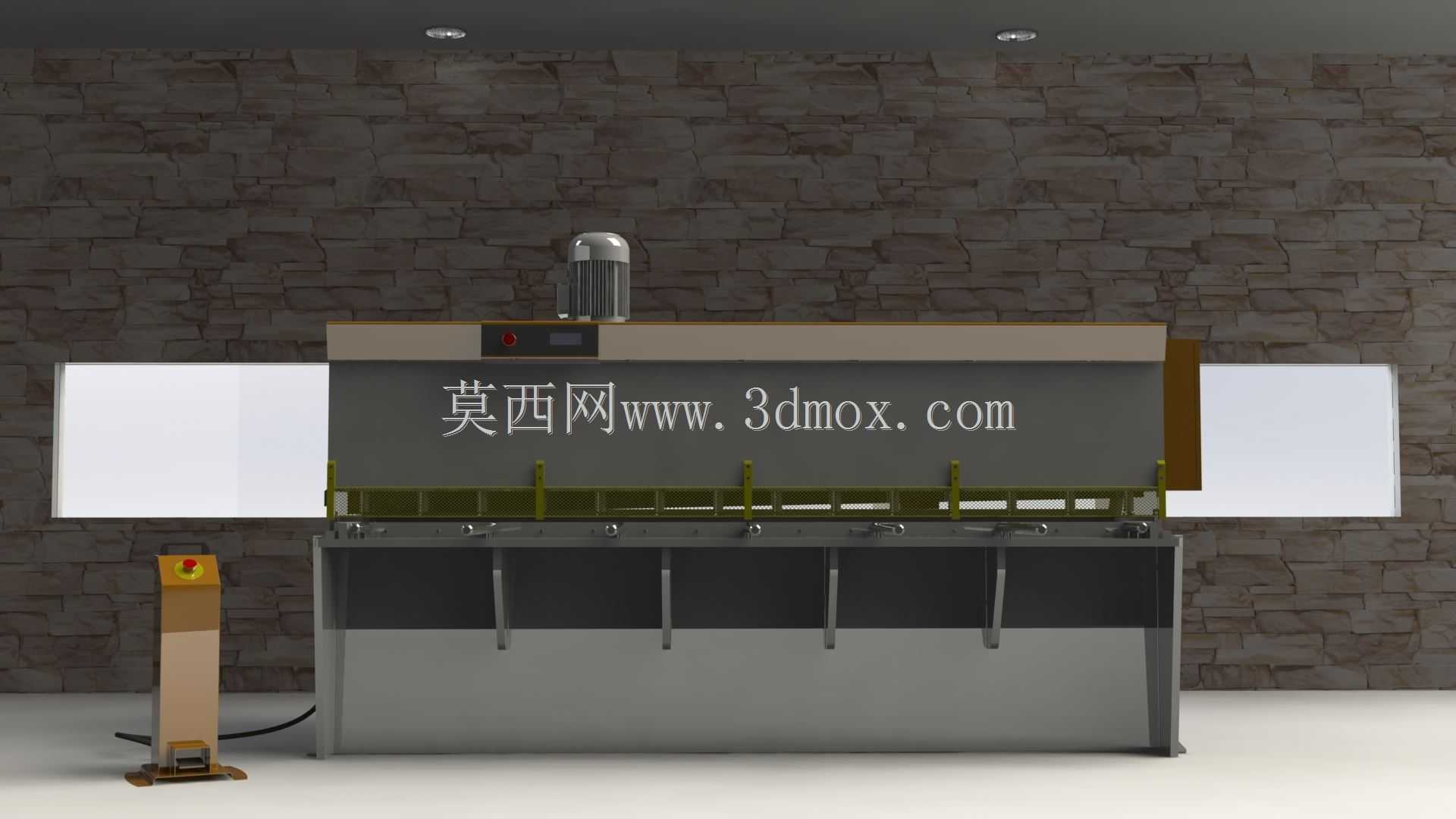

　　在钣金加工、金属结构件生产、五金制品制造的车间场景里，这类闸式剪切设备是板材下料环节的核心工位装备，主要承担0.5mm到3.0mm厚度冷轧钢板、热轧薄板的定尺裁切工序，相比火焰切割、等离子切割的热加工方式，它的剪切断面无热变形、无熔渣挂渣，裁切后板材边缘直线度公差可控制在0.1mm/米范围内，不需要后续额外的铣边修磨工序，能直接进入折弯、冲压、焊接等下游工序，大幅缩短薄板类零件的生产流转周期。从设备的整体结构设计来看，采用上动式闸式裁切架构，主传动单元布置在机身顶部的封闭腔体内，通过电机驱动曲柄连杆机构带动上刀架做垂直上下的往复裁切动作，相比摆式剪板机的弧线运动轨迹，闸式结构的上刀刃全程保持垂直下切姿态，

　　刀刃与下刀刃的间隙可以沿刀身全长做均匀微调，裁切不同厚度板材时，能根据板材的抗剪强度匹配对应的刃口间隙，避免出现板材撕裂、毛刺过大、刀刃崩损的问题。机身采用整体焊接的箱型框架结构，左右两侧的墙板与上横梁、下工作台焊接后经过时效振动处理，消除焊接内应力，保证长期满负荷运行时机身不会出现形变偏移，刀架的运行导轨采用重载直线导轨副，导向间隙可以通过侧面的调节螺钉做精密调整，全程约束刀架的前后、左右窜动，保证裁切过程中刀刃间隙的稳定性。设备的前侧配备了多组可伸缩的托料臂，托料臂上安装有万向滚珠承托结构，操作人员推送长尺寸板材时，板材可以在托料臂上顺滑移动，不需要额外架设辅助托料架，托料臂的伸出长度可以根据裁切板材的幅面做无级调整，

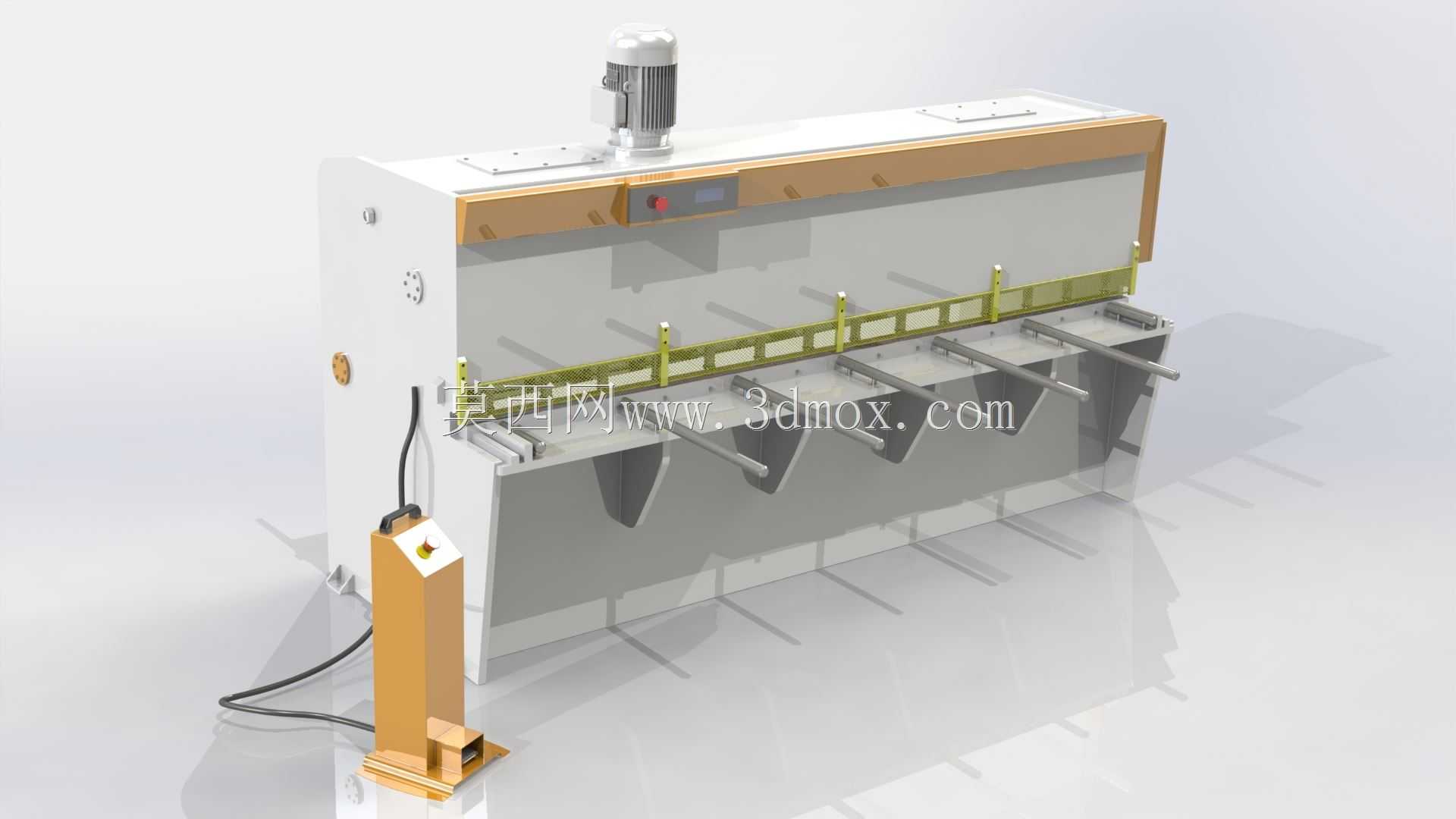

　　适配最大2500mm幅宽的标准薄板裁切需求；后侧配备的挡料机构采用伺服驱动的滚珠丝杠传动，挡料定位精度可以达到0.1mm，操作人员只需要在操作面板输入需要裁切的板材宽度尺寸，后挡料就会自动移动到对应位置，不需要人工手动测量定位，大幅降低重复裁切的尺寸误差。机身前部的安全防护栏采用黄色警示涂装的金属栅栏结构，与设备的安全控制系统做联锁设计，一旦防护栏被意外抬起或者打开，设备会立即停止刀架的下行动作并触发制动，避免操作人员误入裁切区域引发安全事故；脚踏控制单元通过柔性线缆与机身主体连接，可以根据操作人员的站位灵活调整放置位置，脚踏开关采用带防护锁的双触点结构，避免异物误触触发设备动作。设备的安装边界需要预留足够的操作与维护空间，

　　机身主体的安装基础需要做150mm厚度的混凝土地坪，预埋对应的地脚螺栓孔位，设备就位后通过水平仪将工作台面的水平度调整到0.05mm/米的公差范围内，紧固地脚螺栓后再连接三相动力电源与接地保护线路；设备后侧需要预留至少1米的维护空间，方便检修后挡料机构与传动部件，前侧操作区域需要预留至少2米的板材堆放与操作人员站位空间，保证长板材推送时不会出现空间干涉。刀刃部分采用分段式组合结构，上刀刃被拆分为多段短刀片拼接成全长刀刃，单段刀片出现崩损时不需要更换整根长刀，只需要更换对应损坏的分段刀片即可，降低备件维护成本，上下刀刃的材质均采用合金工具钢经淬火处理，硬度达到HRC55-60，正常裁切普通低碳钢板时，刀刃的单次修磨使用寿命可以达到10万次以上的裁切行程。设备的压料机构沿刀架全长均匀布置，裁切动作触发时，压料脚会先于上刀刃接触板材表面，通过弹簧施加的压紧力将板材牢牢压在工作台面上，避免裁切过程中板材出现位移、翘曲，保证裁切断面的平整度，压料脚的下端面镶嵌有聚氨酯缓冲垫，压紧板材时不会在板材表面留下压痕，适配表面质量要求高的装饰面板、喷涂面板类工件的裁切需求。
