杠杆式胡桃夹手动坚果破壳夹具结构

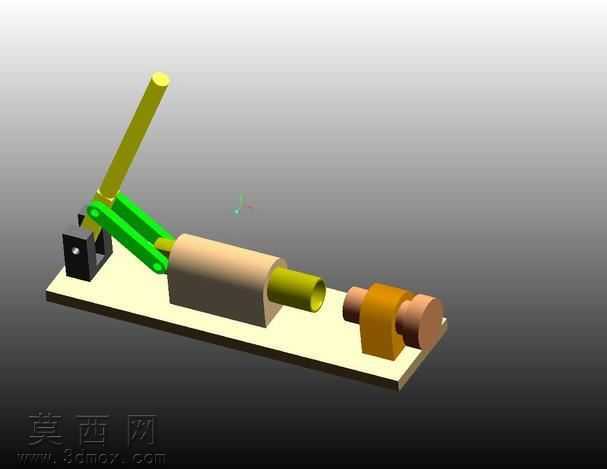

本作品为手动杠杆式胡桃破壳夹具的三维结构模型，整体采用卧式长底座布局设计，通过三维建模软件完成全零件参数化搭建与整机装配校验。建模阶段首先从底座基准特征入手，绘制底座的安装平面轮廓，拉伸生成带安装孔位的一体式基座，保证所有功能组件的安装基准统一无偏移；随后构建杠杆施力组件，先绘制长操作手柄的圆柱杆特征，通过铰接结构与底座上的固定支座完成转动副约束，再搭建连接手柄与滑动压块的传动连杆，通过同轴心、重合等装配约束验证连杆机构的运动行程，确保手柄下压时可带动滑动压块沿水平方向平稳进给。压合执行端分为滑动压头与固定挡座两个部分，滑动压头与传动连杆铰接，外圆与底座上的导向套筒做间隙配合约束，模拟实际使用中的滑动导向效果，固定挡座安装在底座另一端，与滑动压头保持同轴，二者相对的端面设置内凹圆弧槽，用于适配不同尺寸的圆形坚果，避免破壳过程中坚果滑脱。整体模型未添加复杂渲染材质，统一采用哑光金属质感的浅灰色外观，清晰展示各零件的轮廓边界与装配关系，所有铰接位置均预留合理的装配间隙，避免运动仿真过程中出现零件干涉问题。设计思路围绕省力杠杆原理展开，通过加长操作手柄的力臂长度，降低破壳所需的按压力度，同时卧式布局可将装置平稳放置在桌面使用，无需额外手持固定，导向套筒的设计保证压合过程中压头始终沿轴向进给，不会出现偏斜导致坚果碎裂飞溅的问题，整体结构无冗余零件，所有组件均可通过常规机加工方式制作，兼顾了结构实用性与加工可行性，完整还原了手动胡桃夹的机械传动逻辑与功能实现方式，可作为手动夹具机构教学、简易五金工具结构设计的参考案例。
