十二通道带DMX功能LED调光控制板

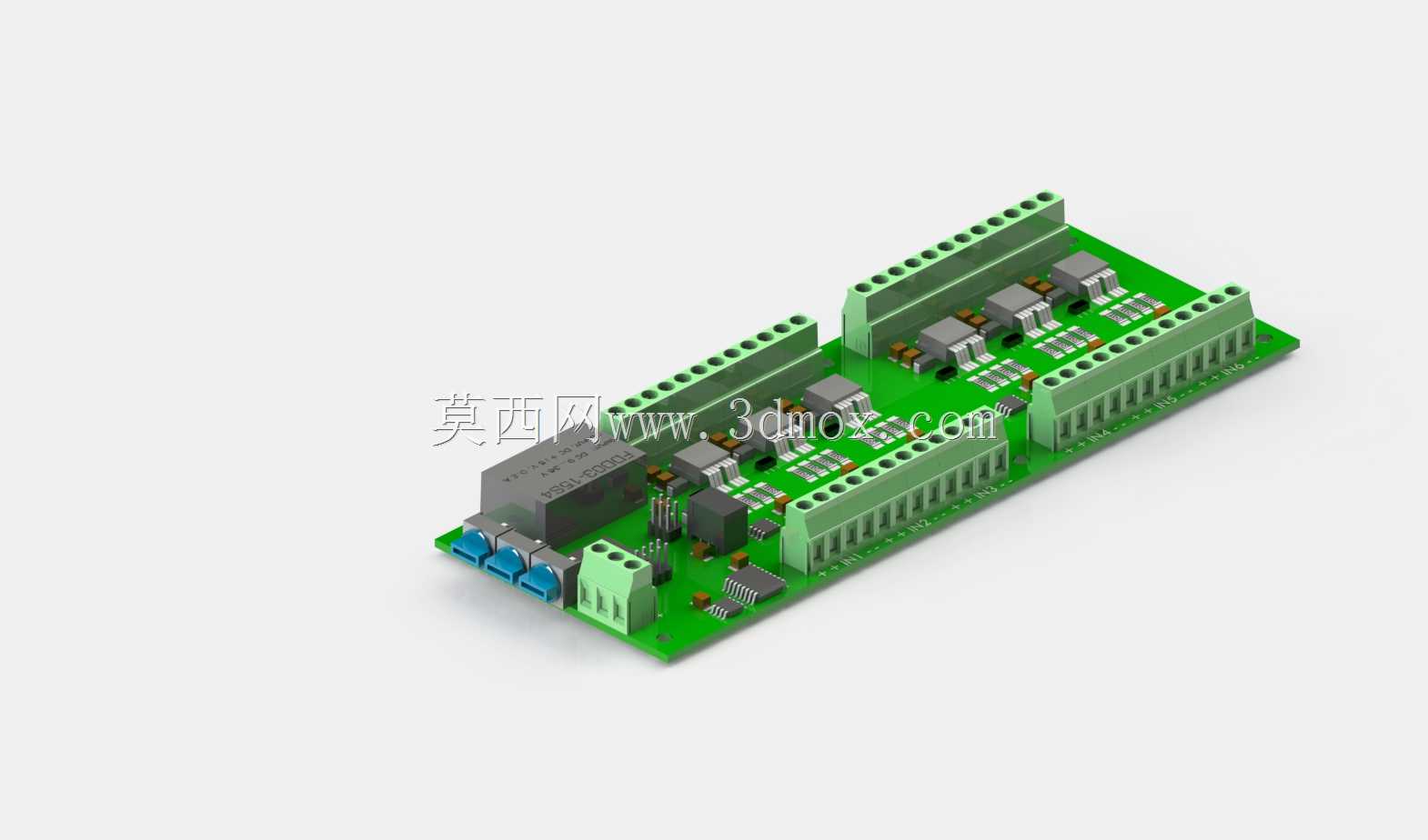

　　这款12通道LED调光控制板，核心面向舞台灯光、商业展陈照明、建筑景观亮化这类需要多回路精准调光的场景设计，单通道额定承载电流3A，可直接驱动中小功率的LED灯组，省去额外外接驱动扩容的冗余环节，在中小型灯光工程项目里能大幅减少布线与器件堆叠的工作量。从结构设计来看，整板采用标准FR-4玻纤基材，板边预留的多组接线端子全部采用插拔式绿色端子排，端子间距统一为5.08mm，适配行业通用的冷压接线端头，现场接线时不需要额外焊接，徒手就能完成线缆压接与固定，端子排布沿板体长边两侧对称布置，强电输入、负载输出、DMX信号接口分区明确，能避免施工时强弱电线路错接的风险。板载的DMX通讯模块做了独立的隔离区域，

　　和功率驱动回路之间留有足够的电气间隙，信号接口端预留了标准的RJ45与插拔端子两种接入方式，既可以用标准网线串联多块调光板组成大型灯光网络，也能在狭小安装空间里用散线直接接入信号源，适配不同施工场景的布线需求。功率回路部分每通道都独立配置了续流保护器件与限流电阻，MOS管驱动区域贴板布置，缩短大电流走线的长度，降低线路压降带来的功率损耗，板上预留的固定孔位全部做了金属化包边处理，安装时可以直接用M3铜柱固定在电控箱内部或者设备机架上，安装孔位的横向与纵向间距符合常规小型电控板的安装规范，不需要额外定制安装支架，能直接适配现有标准尺寸的灯光控制箱安装位。从实际使用的角度出发，这块控制板的外形做了窄长化设计，宽度控制在100mm以内，

　　在多块板并排安装的机柜里，能最大化利用机柜的横向安装空间，板上的状态指示灯全部布置在端子排同侧，调试时不用拆开设备外壳，站在机柜正面就能直接观察每一路的工作状态与DMX信号通讯状态。设计时充分考虑了现场施工的容错性，电源输入端口做了反接保护，即使施工时误接正负极也不会烧毁核心控制芯片，每通道的输出端都留了测试点，后期检修时可以直接用万用表探针接触测试点测量输出电压，不用拆除接线就能快速排查通道故障。在商业展陈场景里，这块板可以直接安装在展柜内部的走线槽旁，单块板就能独立控制12个展柜分区的灯光亮度，配合DMX控台可以实现不同展品区域的灯光渐变、跳变、亮度跟随场景模式切换，不需要为每个展灯单独配置调光模块；在小型舞台灯光场景中，

　　多块板通过DMX手拉手串联，就能扩展出数十上百路的调光回路，驱动帕灯、洗墙灯、灯带等不同类型的LED负载，板载的散热焊盘直接与功率器件的散热面贴合，自然对流条件下就能满足满负载运行的散热需求，不需要额外加装散热风扇，避免风扇运行的噪音影响舞台或者展陈区域的声环境。板上的元件排布全部遵循自动化生产的工艺要求，贴片元件与插件元件分区布置，过波峰焊时不会出现元件虚焊或者掉件的问题，批量生产时的良率能得到有效控制，接口位置的丝印标识清晰，即使是初次接触该板的施工人员，也能按照丝印提示快速完成接线，不需要反复查阅接线说明。
