八工位摩托车动摇总装生产线三维设计

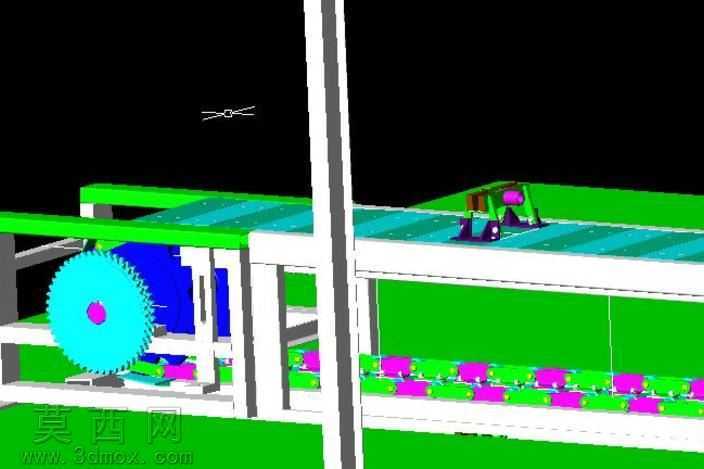

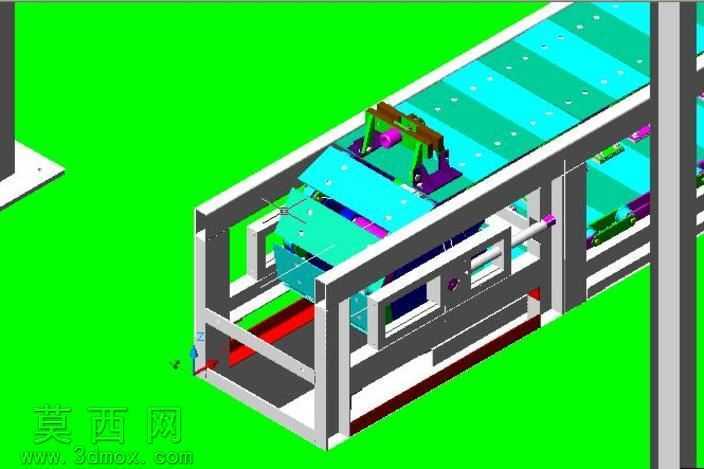

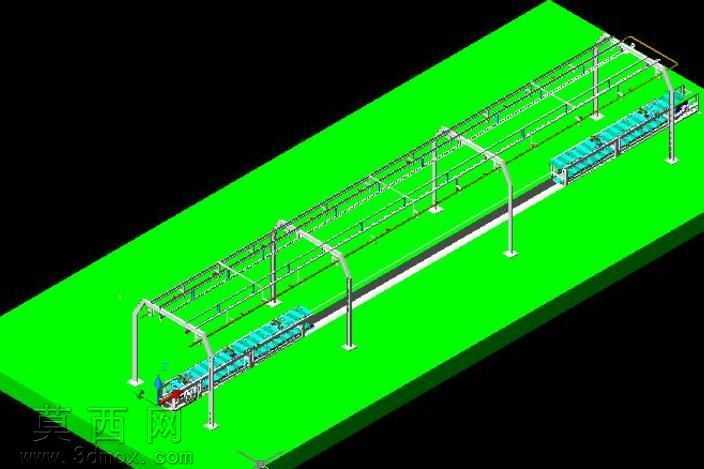

本作品为八工位摩托车动摇工序总装生产线的三维建模设计成果，建模过程中严格遵循摩托车整车装配的工艺排布逻辑，对整条线体的框架结构、工位定位、载具适配、传动布局进行了1:1比例的参数化还原。建模阶段首先搭建线体的主体承载框架，采用型钢拼接的机架结构作为整体支撑，对框架的横竖梁连接点位、地脚调节结构、侧边防护栏的安装位都做了精细化的特征建模，确保框架结构的力学合理性与实际安装可行性。针对八个独立装配工位，逐一设计了适配摩托车动摇部件装配的定位载具，载具上设置了可调节的夹紧定位块，能够适配不同规格摩托车动摇组件的装夹需求，每个工位预留了操作空间与工具放置位，符合人工装配的人机工程学要求。线体的输送结构采用分层设计，上层为装配作业的载具输送面，设置了同步带传动与工位阻挡机构，能够实现载具的精准停位与节拍式输送，下层设计了回程输送通道，可实现空载具的自动回流，减少人工搬运的作业强度。线体中部设置了顶升定位机构，当载具到达指定工位后，顶升机构会将载具抬离输送面，完成精准定位后再开展装配作业，避免输送过程的窜动影响装配精度。建模过程中对各部件的材质进行了区分设置，机架部分赋予哑光金属钢材材质，输送辊道赋予亮面镀铬材质，定位载具赋予硬质工程塑料材质，操作台面赋予防滑耐磨的复合板材材质，不同材质的光影参数经过反复调试，渲染后能够清晰区分各功能部件，直观呈现线体的结构层次。设计过程中充分考虑了摩托车动摇部件的装配流程，从部件上料、动摇组件预装、紧固件锁附、精度检测、部件接驳到成品下线的八个工位排布完全匹配实际生产的作业顺序，每个工位的作业范围互不干涉，线体侧边预留了电气布线槽与气动管路的安装空间，可适配自动化装配辅具的后续加装。整体模型的装配约束完全按照实际机械连接关系设置，活动部件如阻挡气缸、顶升机构、输送辊道都保留了正确的运动自由度，可直接用于产线方案的运动仿真验证，能够直观展示整条总装线的运行逻辑与作业流程，为摩托车装配产线的方案设计、布局优化提供直观的三维可视化参考。
