非返回流截止式单向阀结构设计

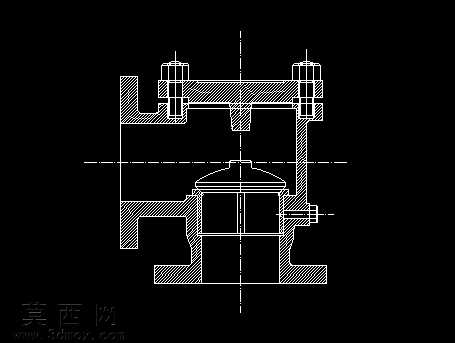

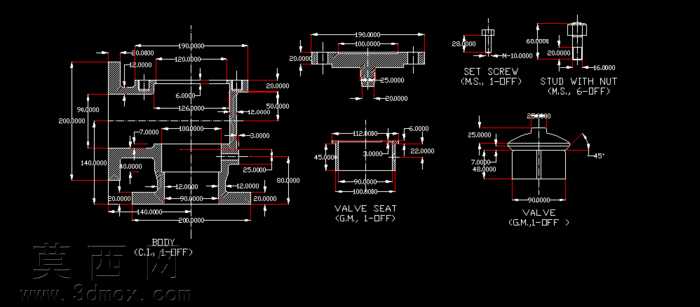

本作品为防回流单向阀的全套结构设计三维模型，建模过程严格遵循机械设计公差规范，先以阀体作为核心基准零件开展建模：首先绘制阀体的轴向回转截面草图，通过拉伸、旋转切除等特征生成阀体的主流道腔体、侧部连接法兰结构、阀座安装定位台阶，针对阀体上的密封槽、螺纹连接孔、螺栓过孔等细节特征，逐一添加倒角、退刀槽等工艺结构，确保模型符合实际机加工的工艺要求，避免出现无法加工的尖锐结构与干涉特征。完成阀体建模后，依次开展其余配套零件的建模工作：阀座零件根据阀体的安装台阶尺寸匹配定位外径，绘制密封面的锥度结构，添加与阀体配合的定位凸台，保证装配后密封面的同轴度公差符合密封要求；紧定螺钉与螺柱螺母类标准件，按照对应国标规格生成螺纹特征、六角头部与一字槽结构，确保与阀体、阀盖的螺纹孔尺寸完全匹配；阀瓣零件绘制导向筋结构与密封配合面，保证阀瓣在阀腔内升降运动时无卡滞，密封面与阀座可完全贴合实现截断功能。所有零件建模完成后开展虚拟装配，按照实际装配顺序依次装入阀座、阀瓣、阀盖、紧定螺钉、连接螺柱组件，添加同轴、面贴合、螺纹配合等装配约束，逐一排查零件间的干涉问题，调整配合公差保证活动零件的运动行程符合设计要求。模型完成后对各零件赋予对应材质：阀体、阀盖类铸件赋予铸铁材质，调整粗糙度参数表现铸件的哑光质感；密封面、阀瓣配合面赋予不锈钢材质，添加轻微反光效果表现机加工面的金属质感；标准紧固件赋予镀锌钢材材质，表现镀锌层的淡亮金属光泽。整体设计围绕防止介质回流的核心功能展开，通过合理的流道尺寸设计、密封面锥度匹配、运动部件导向结构设计，保证阀瓣在介质正向流动时可顺利开启，反向流动时在介质压力与自重作用下快速闭合截断流道，所有零件的尺寸标注完整，配合公差选用合理，可直接用于生产加工的参考、教学演示以及同类阀门产品的改型设计。
