带车轮的四缸动力传动总成结构

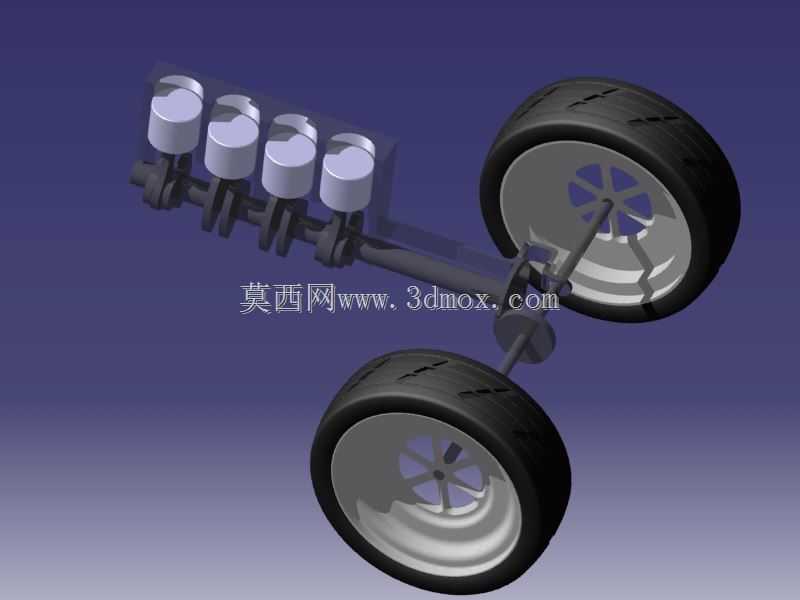

　　这套三维结构把四缸往复式动力核心与车轮传动端放在同一装配关系中表达，重点不在外观覆盖件，而在于活塞、曲轴、连杆、输出轴和车轮之间的运动传递路径。四个气缸沿曲轴轴向依次布置，活塞通过连杆与曲轴曲柄销相连，曲轴旋转时，各缸活塞按照既定相位差完成上下往复运动，从而把燃烧压力作用下的直线运动转换为持续旋转扭矩。模型中车轮直接布置在传动输出路径上，能够直观看到动力从曲轴端经过轴系传递到车轮的基本逻辑，适合用于机械原理演示、教学拆装、运动干涉检查以及早期方案沟通。

　　从实际应用场景看，这类结构常用于理解小型车辆、实验平台或教学样机中的动力传递关系。四缸机型相比单缸、双缸结构，曲轴转角分配更均匀，做功间隔更短，运转时扭矩波动相对平缓，对飞轮储能和轴系平顺性的要求也更容易平衡。模型将车轮纳入同一视图后，可以进一步讨论轮端负载、轴距关系、传动方向以及底盘布置边界。虽然图中没有给出具体尺寸标注，但在工程建模时，气缸中心距、活塞行程、连杆长度、曲柄半径、轮辋直径、轮胎宽度和输出轴高度都属于必须锁定的关键参数。气缸中心距决定缸体长度，曲柄半径与活塞行程直接相关，连杆长度则影响活塞侧推力和机构摆角；车轮直径影响离地间隙、传动比匹配和整车通过性，轮胎宽度又会改变横向安装空间。

　　设计思路上，四缸部分需要优先保证各运动件之间不发生干涉。活塞在缸筒内往复运动，连杆随曲轴转动而摆动，曲轴主轴颈、曲柄销、平衡块和连杆大头都要在缸体内部保留足够间隙。若用于运动仿真，应重点检查活塞在上止点和下止点附近的位置、连杆在最大摆角时与缸体下沿的关系，以及曲轴平衡块旋转扫掠区域是否与周边轴件冲突。车轮端则要关注轮毂中心与传动轴线的同轴度，轮胎外圆、轮辐开口、轮毂连接面和轴端固定结构之间的装配层次。轮辐采用简化辐条形式，既能减轻视觉复杂度，也能在三维环境中清楚表现轮毂、轮辋和轮胎的径向关系。

　　外形与安装边界方面，该总成沿曲轴方向具有明显长度特征，四个活塞组件并列排布形成主体宽度；车轮直径较大，旋转包络空间在整机中占比突出，布置时不能只看静态装配位置，还要预留轮胎转动、拆装和悬架跳动所需空间。若后续扩展为完整车辆动力系统，需要在曲轴输出端增加变速、离合或减速环节，并处理轮距、转向、制动以及车架连接点。当前模型更偏向机构原理级表达，省略了气门、燃烧室、供油、冷却和润滑等外围系统，因此在结构评审时应把注意力集中在动力链几何关系、运动节拍和装配顺序上。

　　对于三维建模从业者而言，这类总成适合采用自下而上与骨架建模结合的方式：先建立曲轴轴线、气缸中心线和车轮轴线等基准，再分别完成活塞、连杆、曲轴、轴段、轮毂和轮胎零件。装配时用同轴、贴合和相位约束保证运动关系，随后通过爆炸视图或剖切视图展示内部连接。轮胎属于大尺寸回转件，建模时应控制花纹和胎面细节数量，避免在原理展示阶段引入不必要的数据负担；曲轴和连杆则需要保留准确的回转半径与铰接位置，因为这些参数直接决定机构能否按四缸周期稳定运转。整体来看，该结构把发动机核心运动与车轮负载端连接起来，便于在方案讨论中快速说明往复动力如何转化为车轮旋转运动。
