45瓦5度光束角LED聚光照明灯具结构

　　这款聚光照明产品的设计核心围绕小角度聚光需求展开，5度的光束角决定了它的应用场景集中在需要远距离精准投光的场合，比如户外岗亭的远距离补光、厂区周界的定点照明、大型设备的局部重点照明，还有户外探照类的定向补光场景，这类场景对照明的投射距离、光斑集中度要求很高，普通大角度泛光灯具无法满足远距离的照度要求，光线会随着距离快速衰减，而小角度聚光结构可以把光线集中在窄光束范围内，保证远距离目标区域的足够照度。

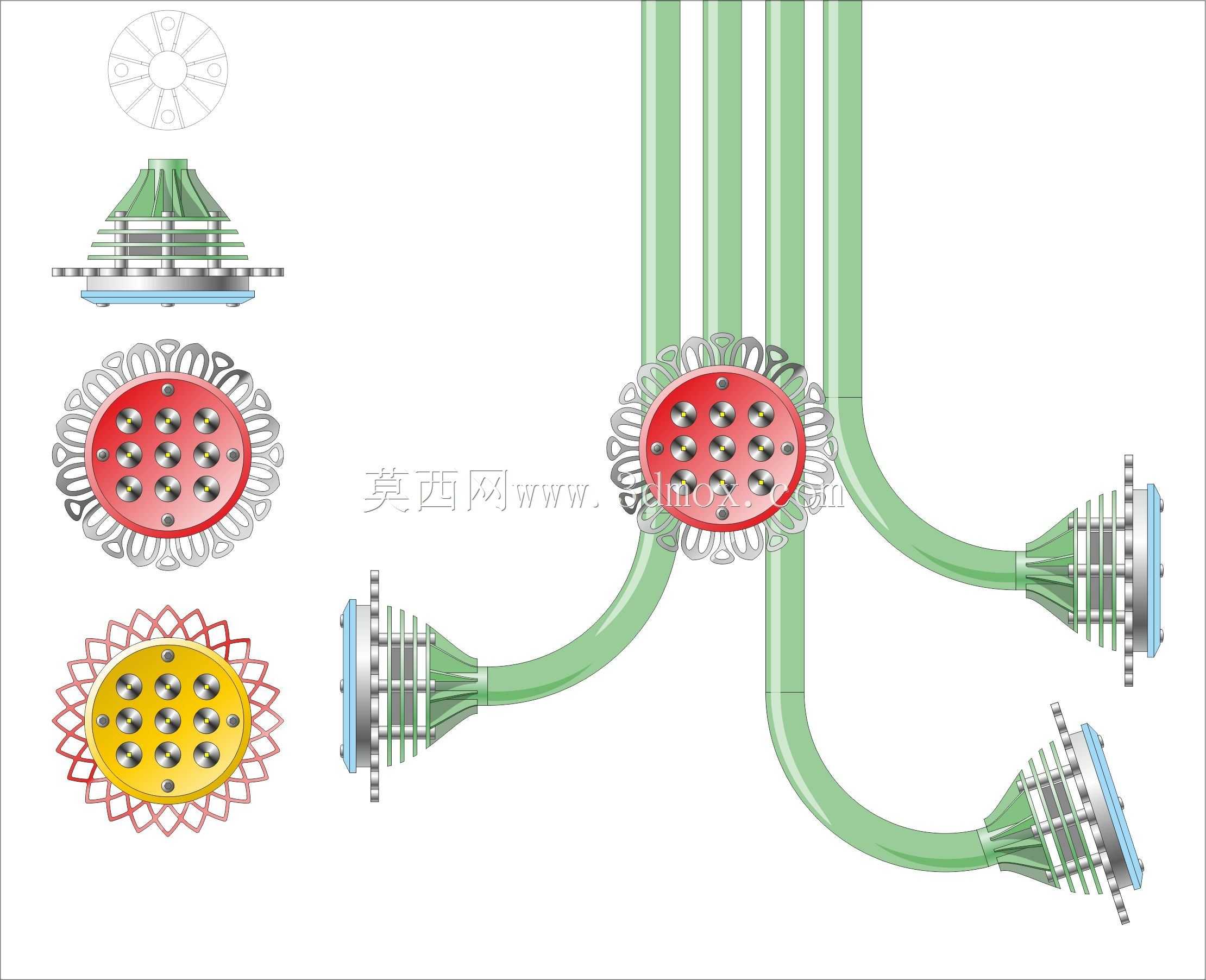

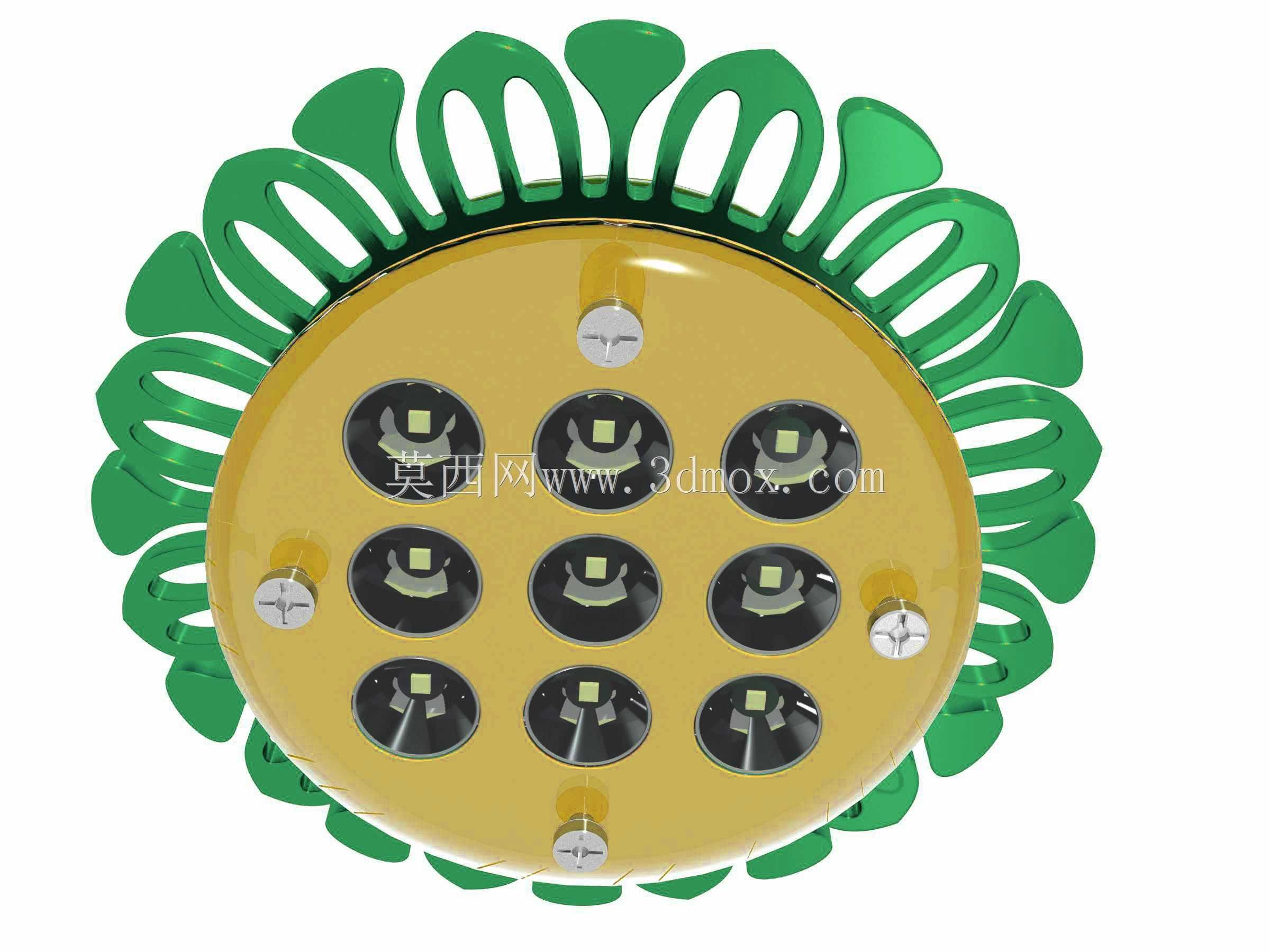

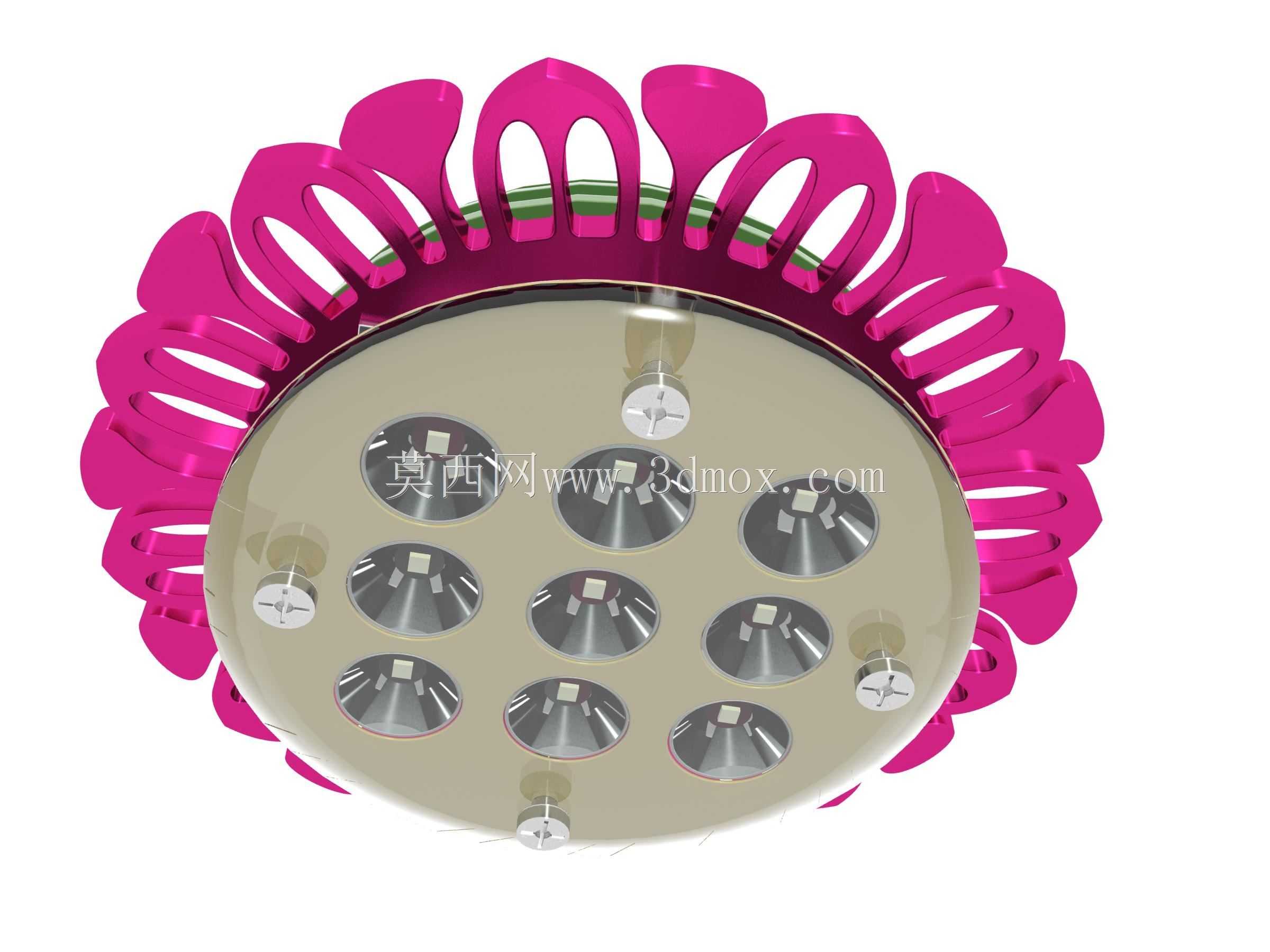

　　从结构布局来看，灯板区域采用3×3的阵列式灯珠排布，九颗灯珠统一搭配聚光透镜，每颗透镜的出光角度经过校准，保证所有灯珠的出光方向高度一致，避免出现光线发散、光斑重影的问题。灯珠固定在圆形的金属基板上，基板直接和前部的金色灯盘壳体贴合，保证灯珠工作产生的热量可以快速传导到外部结构，不会在灯腔内部堆积造成灯珠光衰过快。灯盘上的固定螺丝采用对称式排布，一共六颗螺丝均匀分布在灯盘圆周位置，既可以保证灯盘和后部散热结构的连接紧密性，也能让装配时的受力更均匀，不会出现局部压合不严导致的导热间隙问题。

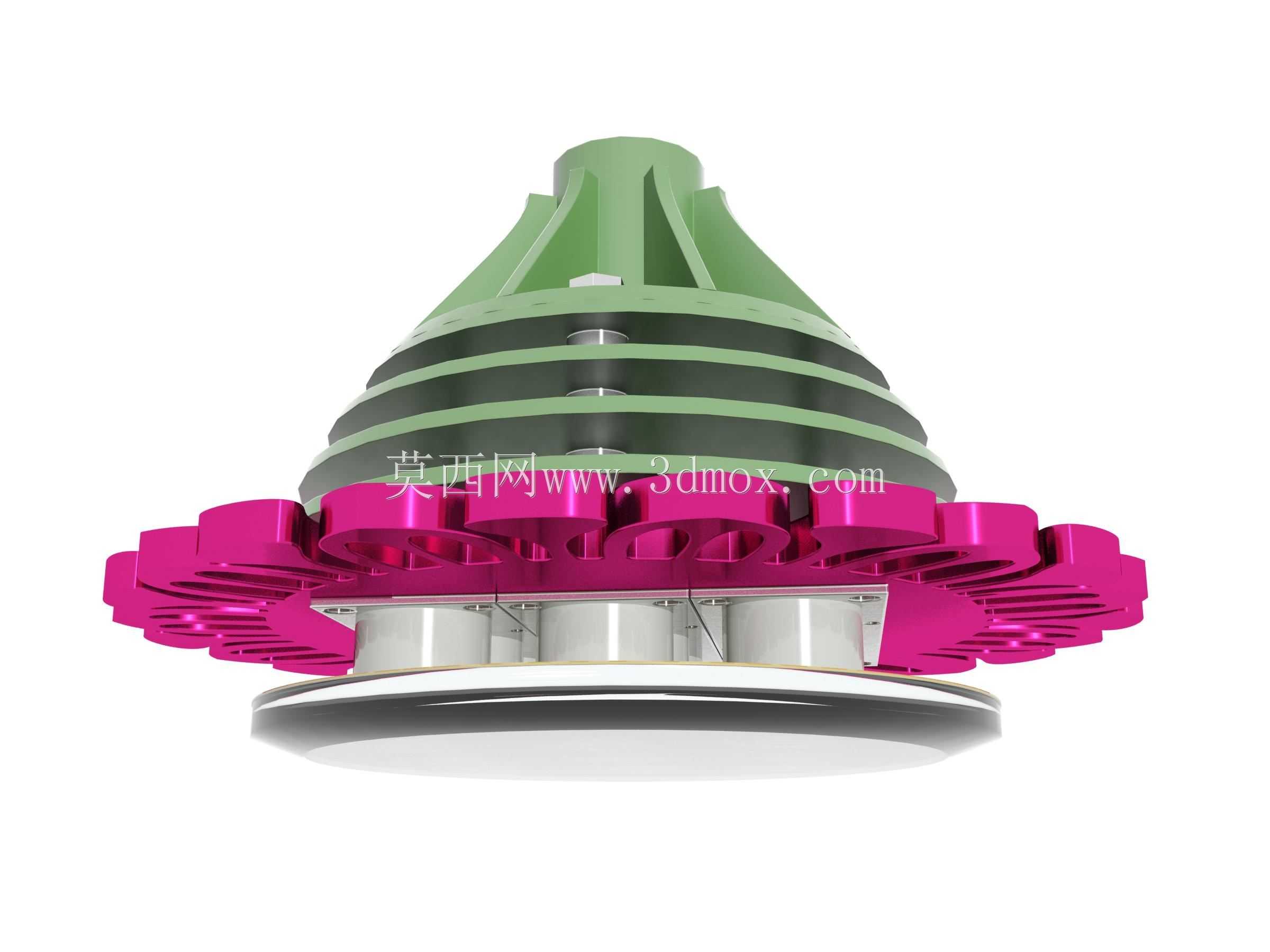

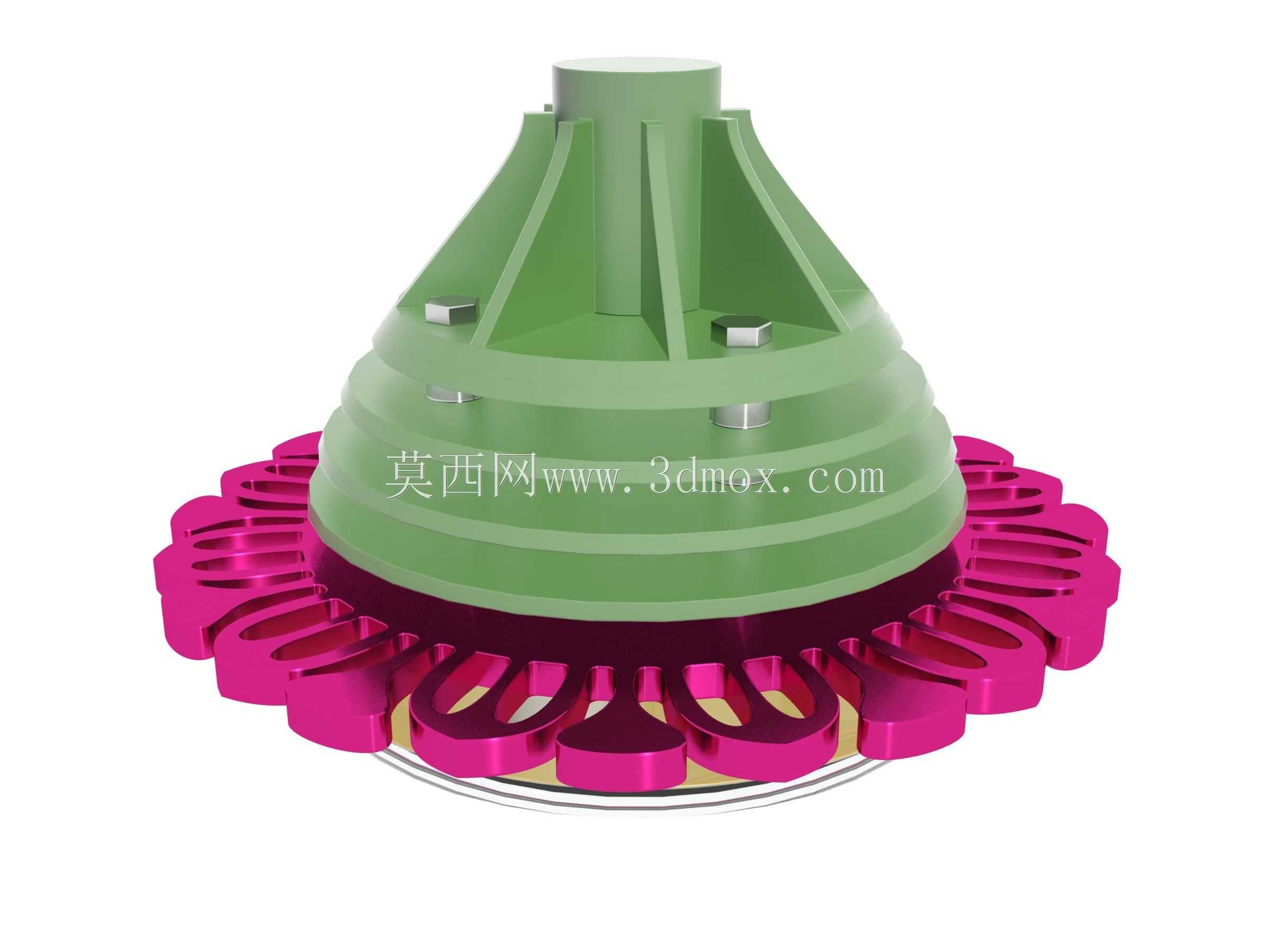

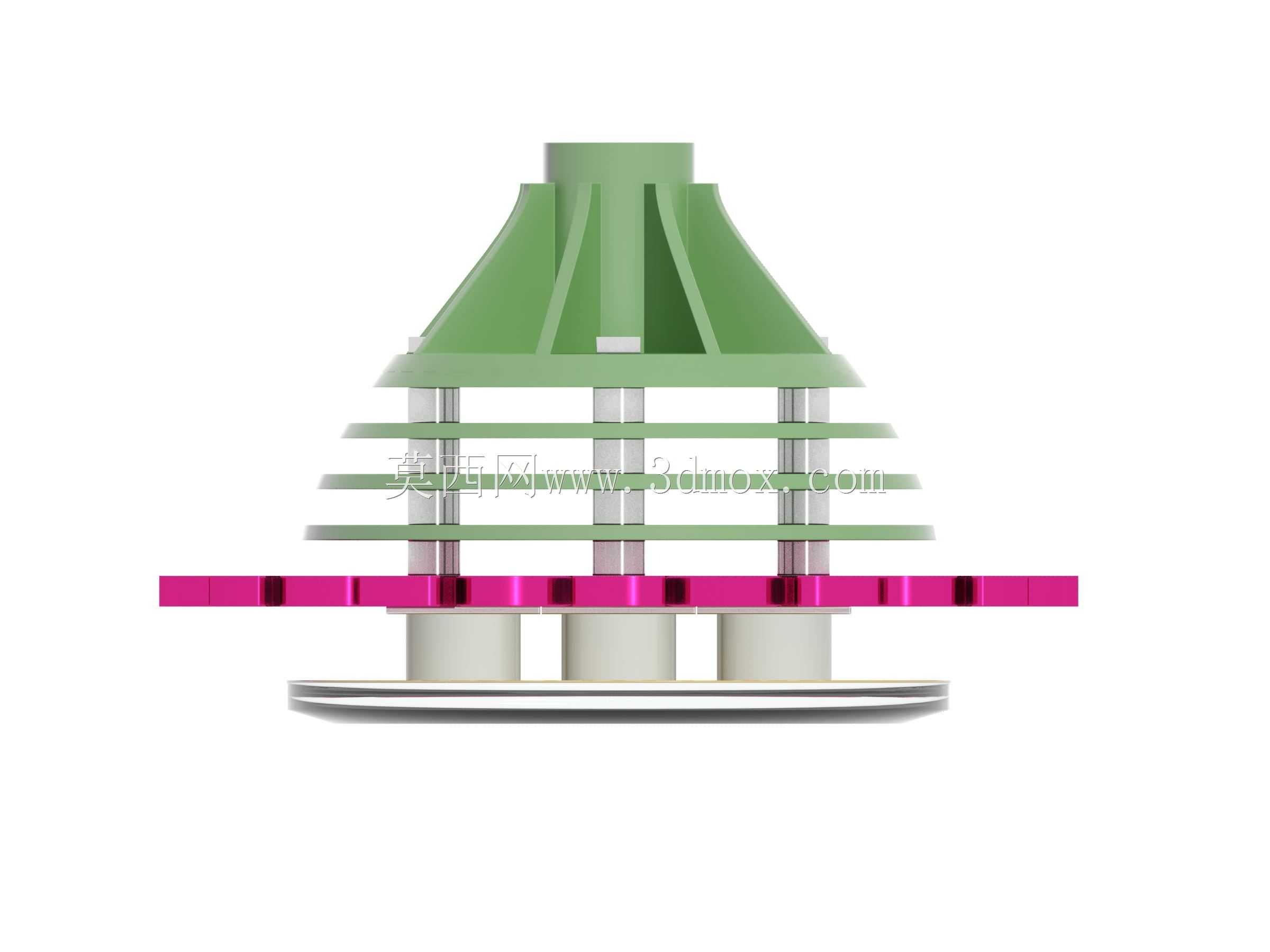

　　后部的散热结构采用花瓣式的鳍片设计，这种仿生造型不是单纯为了外观好看，每一片鳍片的弧度、间距都经过考量，鳍片向外延伸的造型可以增大和空气的接触面积，同时弧形的轮廓可以引导空气在鳍片之间形成自然对流，当灯具工作时，热量传导到鳍片上，加热周围空气形成上升气流，冷空气从鳍片间隙下部补充进来，形成持续的自然散热循环，不需要额外加装散热风扇，就能满足45瓦功率下的散热需求，同时无风扇的结构也避免了风扇转动带来的噪音、积灰、寿命短板问题，更适合户外长期无人值守的使用场景。鳍片的边缘做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装维护时划伤操作人员，也能减少户外使用时的风阻，降低高处安装时的风载荷影响。

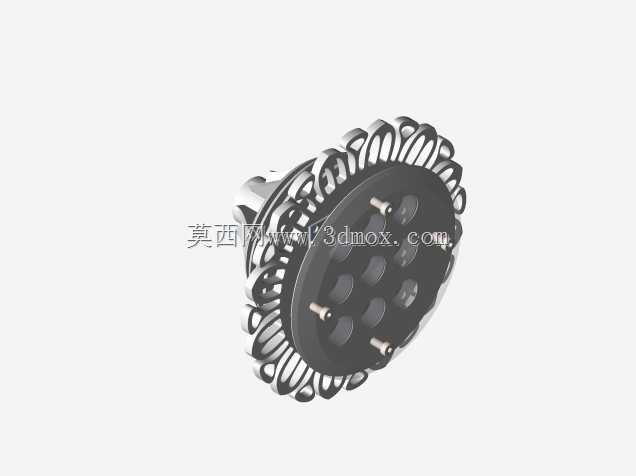

　　安装边界方面，这款灯具的整体外形为正圆形结构，后部散热鳍片的最大外径是整个灯具的最大轮廓尺寸，安装时需要预留足够的散热空间，不能把鳍片部分紧贴在安装基面或者密闭空间内，否则会阻断空气对流路径，导致散热效率大幅下降。灯具的前部灯盘平面为出光面，安装时要保证出光面和被照射目标区域的对准精度，因为5度的光束角覆盖范围很窄，安装角度偏差几度就会导致光斑偏离目标区域。接线部分位于灯具后部中心位置，接线时要做好防水密封处理，匹配户外使用的防护要求，避免雨水顺着接线缝隙进入灯腔内部造成电路故障。

　　在结构细节设计上，灯盘和后部散热壳体的连接面做了止口定位结构，装配时可以快速对准位置，不需要反复调整同轴度，既提升了装配效率，也能保证灯盘上的透镜和后部灯板的位置精度，避免因为装配错位导致的光线偏斜。每颗透镜都做了定位卡槽，和灯板上的定位柱配合，固定后不会出现晃动移位的问题，哪怕灯具在户外受到风吹振动，透镜位置也能保持稳定，保证出光角度的一致性。整个灯具的外露金属部件都做了表面抗氧化处理，金色的灯盘表面和绿色的散热鳍片表面都有防护层，可以抵御户外环境中的潮气、盐雾侵蚀，延长户外使用寿命，不会因为长期日晒雨淋出现表面锈蚀、涂层脱落的问题。

　　实际使用中，这款聚光灯的窄光束特性可以实现远距离的重点照明，不会像泛光灯那样把光线分散到不需要的区域，既可以保证目标区域的照度，也能减少不必要的光污染，比如在厂区周界使用时，可以把光线精准投射到围墙的警戒区域，不会影响周边区域的正常环境；在设备检修的临时照明场景下，可以把光线集中在检修作业面，提供充足的局部照明，不需要大功率的泛光设备就能满足作业照度要求。结构上的全被动散热设计，让灯具的维护成本大幅降低，没有易损的转动部件，长期使用只需要定期清理散热鳍片缝隙间的积灰、落叶等杂物，保证散热风道通畅即可，不需要定期更换风扇等耗材，适合长期固定安装的使用场景。
