带集尘功能台式砂轮机结构设计

　　在机加工车间、五金维修工位、小型模具加工点这类需要频繁修磨刃具的场景里，普通台式砂轮机作业时产生的金属磨屑、砂轮磨料粉尘四散的问题，一直是工位环境改善的核心痛点，这款集成真空吸尘结构的台式磨刀机，正是针对这类场景做的定向结构优化。不同于常规砂轮机仅靠防护罩做局部挡屑，该设备的吸尘流道直接与砂轮防护罩的下沿排屑口连通，磨削产生的粉尘不会在防护罩内形成涡流反弹，而是顺着预设的负压流道直接进入集尘单元，从根源上减少作业区域的可吸入颗粒物飘散，哪怕是在封闭的维修间内连续作业1小时以上，工位周边的台面落屑量也能比普通机型降低七成以上，不用频繁清理工位积屑，也能减少磨屑飞溅进入设备传动缝隙造成的磨损。

　　从实际用途来看，这款设备除了能完成普通台式砂轮机的常规作业——比如修磨麻花钻、錾子、车刀、钳工刮刀这类手动刃具，打磨小型工件的飞边、焊缝余高，还能适配纤维增强混凝土构件的边角磨削作业，因为配套的吸尘结构对硬质非金属磨屑的收集效率同样达标，不会让混凝土磨削产生的硅质粉尘在车间内扩散，适配更多元的工位加工需求。设备的核心磨削单元采用双砂轮对称布局，两端砂轮可分别适配不同粒度的磨轮，一端用粗粒度砂轮完成大余量的刃口粗磨、飞边打磨，另一端用细粒度砂轮做刃口精磨、抛光去毛刺，不用频繁更换砂轮就能完成整套修磨流程，减少换件辅助时间。

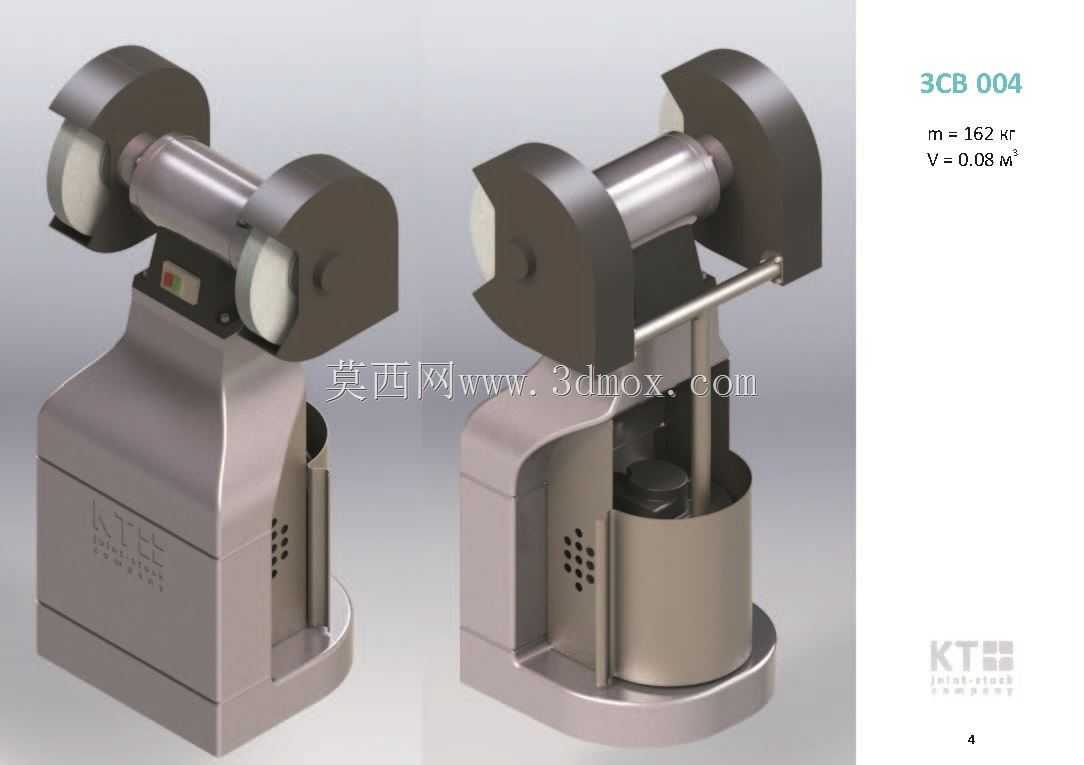

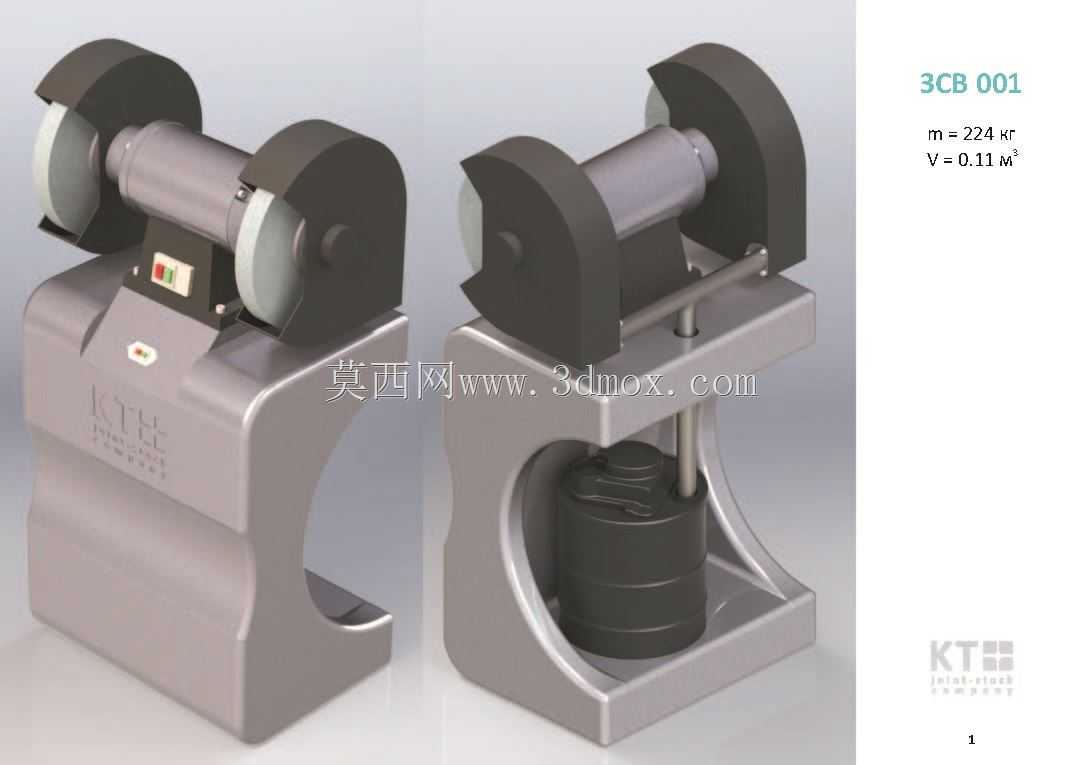

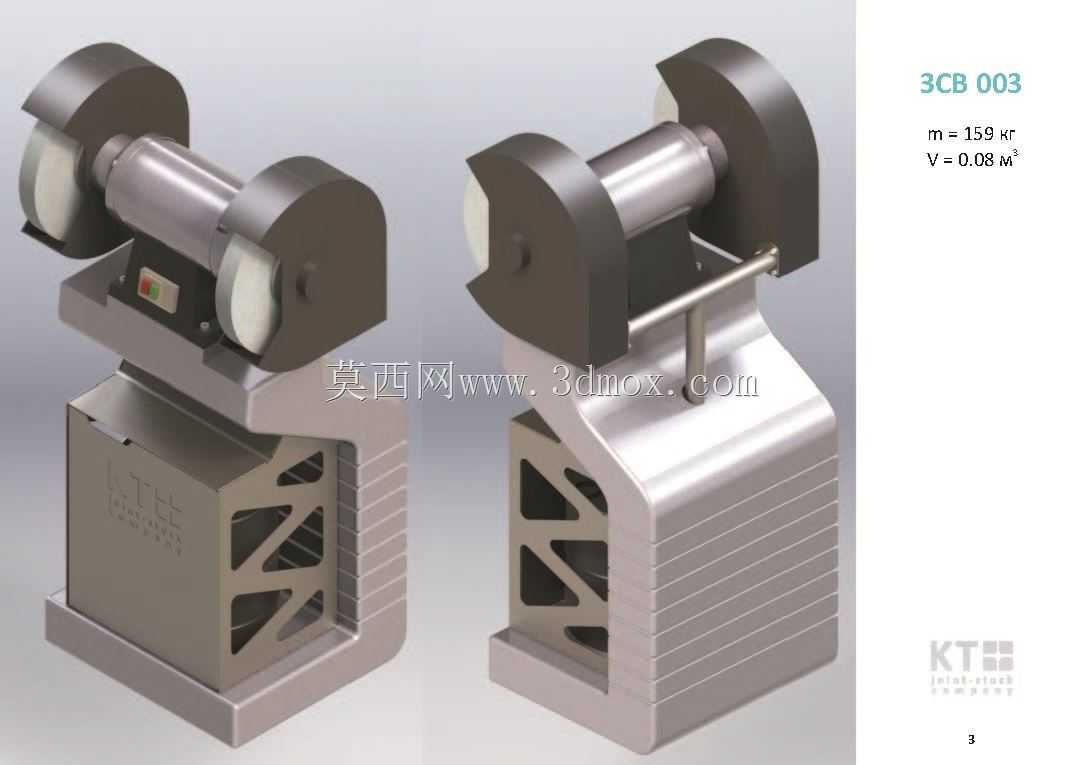

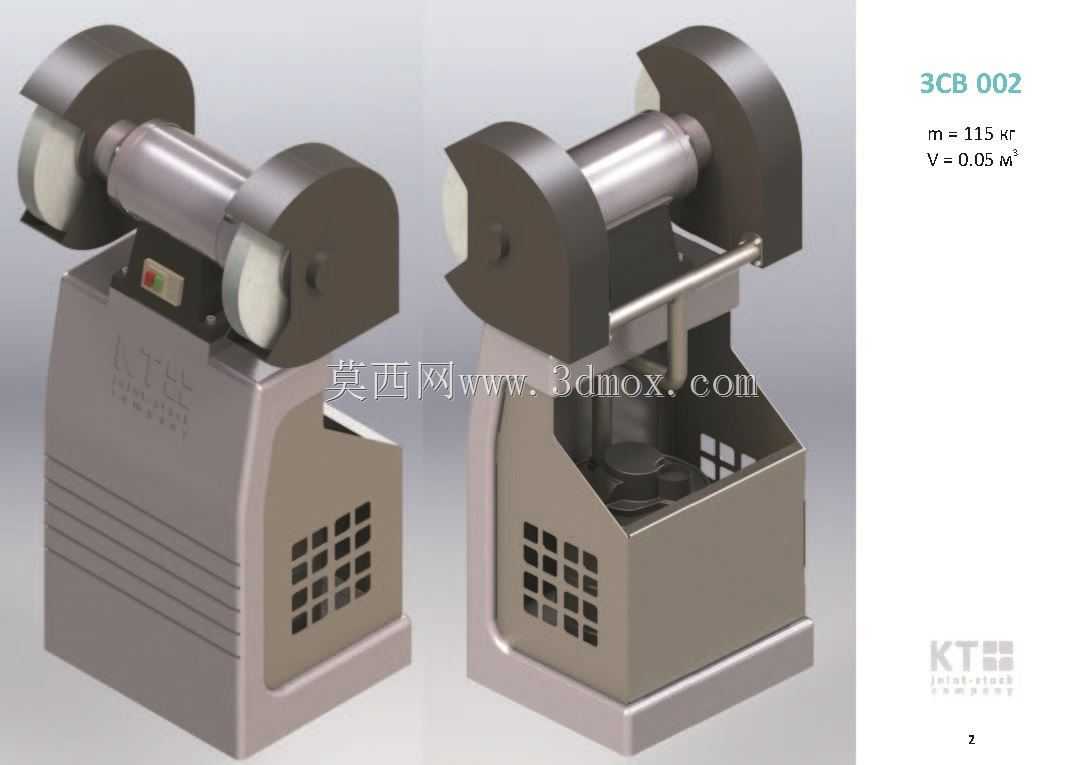

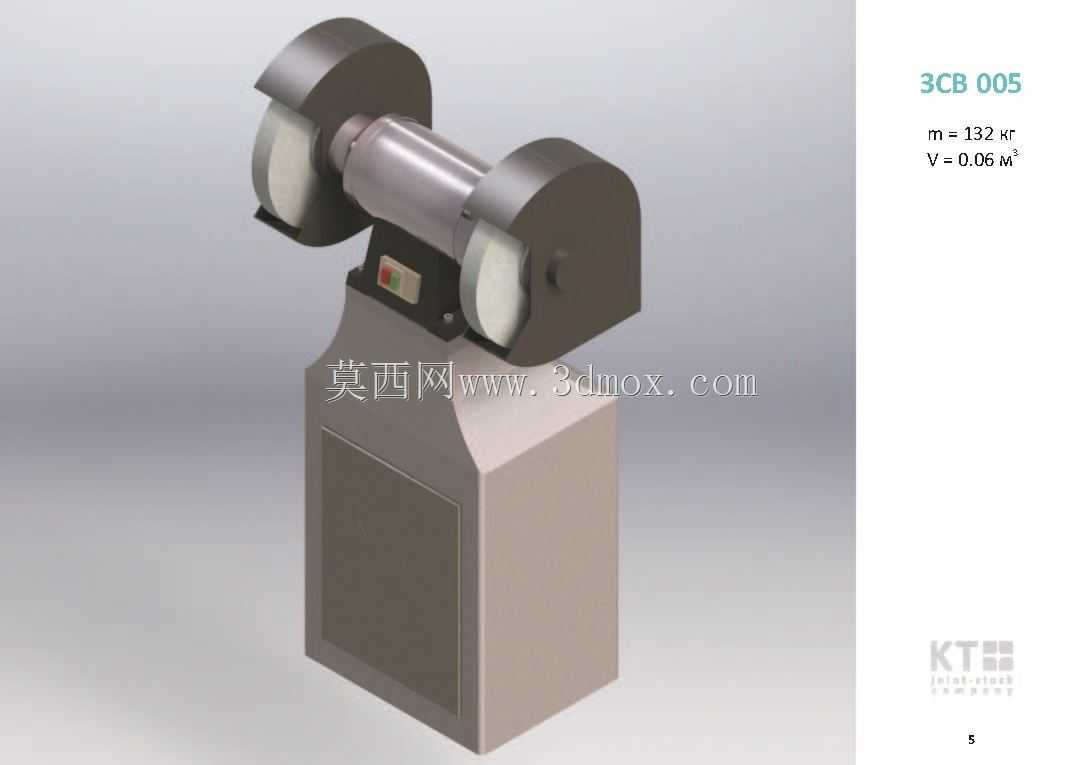

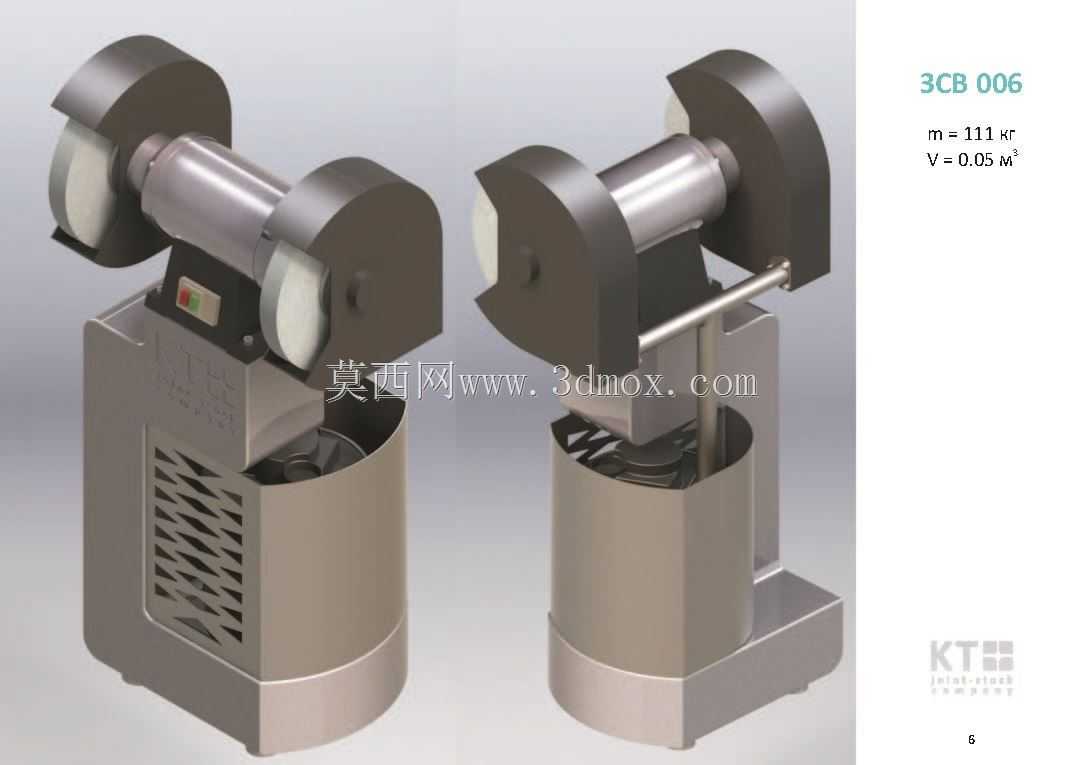

　　设计思路上，这款设备没有采用额外外挂吸尘器的分体结构，而是将吸尘风机、集尘仓直接集成在主机底座内部，整机的重心落在底座中心位置，相比外挂吸尘器的机型，作业时的整机振动量更小，砂轮运转的同轴度更容易保证，修磨刃具时的刃口直线度更容易控制。砂轮防护罩的角度做了可调设计，可根据操作人员的作业习惯、修磨工件的尺寸调整防护罩开口角度，在保证操作空间的前提下尽可能缩小敞口范围，提升挡屑与集尘效率；工件托架采用可升降、可前后微调的结构，托架与砂轮表面的间隙可控制在2mm以内，修磨小型工件时不会出现工件卡入砂轮与托架缝隙的安全隐患，托架的支撑面做了防滑齿纹处理，工件靠在托架上施力时不会打滑偏移，保证磨削进给量的稳定控制。

　　安装边界与外形尺寸方面，这款设备的底座采用矩形铸铁基座，底面预留四个M10的地脚安装孔，既可以直接放置在稳固的工作台面上使用，也可以通过膨胀螺栓固定在混凝土台座上，适配不同的工位安装条件；整机宽度控制在600mm以内，前后深度不超过350mm，占用的工作台面空间和普通台式砂轮机基本一致，不需要额外拓展工位空间就能完成布置。设备的电机与砂轮主轴采用同轴直连结构，没有额外的皮带传动环节，减少了传动损耗与日常维护点，主轴两端的轴承采用密封式深沟球轴承，能阻挡细微磨屑进入轴承滚道，延长轴承的维护周期；集尘仓采用抽拉式结构，仓内配置可重复使用的过滤芯，积尘满了之后只需要抽出集尘仓倒出磨屑、清理滤芯即可，不需要频繁更换耗材，日常维护成本更低。

　　在实际操作的人机设计上，设备的启停按钮布置在底座正面的居中位置，操作人员站在工位正前方伸手就能触碰到，紧急情况下可以快速停机；砂轮的锁紧螺母采用正反牙设计，对应砂轮旋转方向的自锁趋势，设备运转时螺母不会因为振动出现松脱，避免砂轮飞出的安全风险。吸尘口的风速做了定向优化，既保证能有效吸走磨削产生的细颗粒粉尘，又不会因为风速过大将正常磨削的磨屑强行吸走影响磨削手感，操作人员在修磨刃具时能清晰感知到砂轮与工件的接触反馈，精准控制刃磨角度，不会因为吸尘气流的干扰出现刃口磨偏、退火的问题。针对纤维增强混凝土这类硬质非金属材料的磨削作业，设备的砂轮转速做了匹配优化，不会因为转速过高导致砂轮过度磨损，也不会因为转速不足出现磨削面卡顿、崩边的问题，打磨后的混凝土边角平整度均匀，没有明显的磨痕凹坑。
