挤压式换热设备三维结构设计

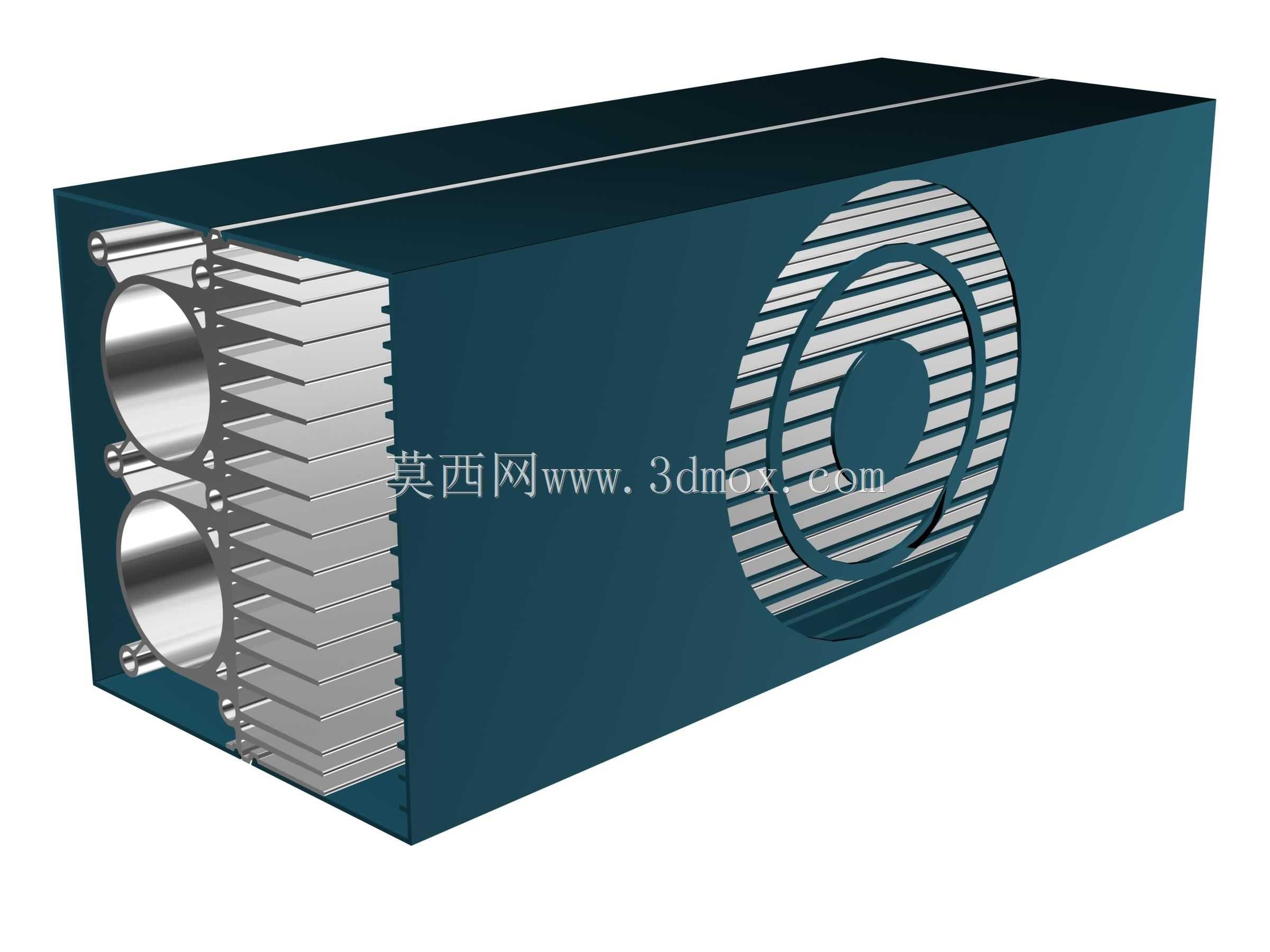

　　在暖通空调、数据中心温控、工业余热回收场景中，挤压式热交换器是实现冷热流体热量传递的核心部件，这类设备依靠紧凑的芯体结构完成热量交换，不需要额外的中间换热介质，能在有限安装空间内实现较高的换热效率。本次建模的挤压式热交换器，采用模块化挤压成型的芯体设计，主体换热段为规整长方体结构，两端预留标准圆形流体接口，可直接对接同管径的送风或输液管路，不需要额外定制变径接头，能大幅降低现场安装的适配成本。

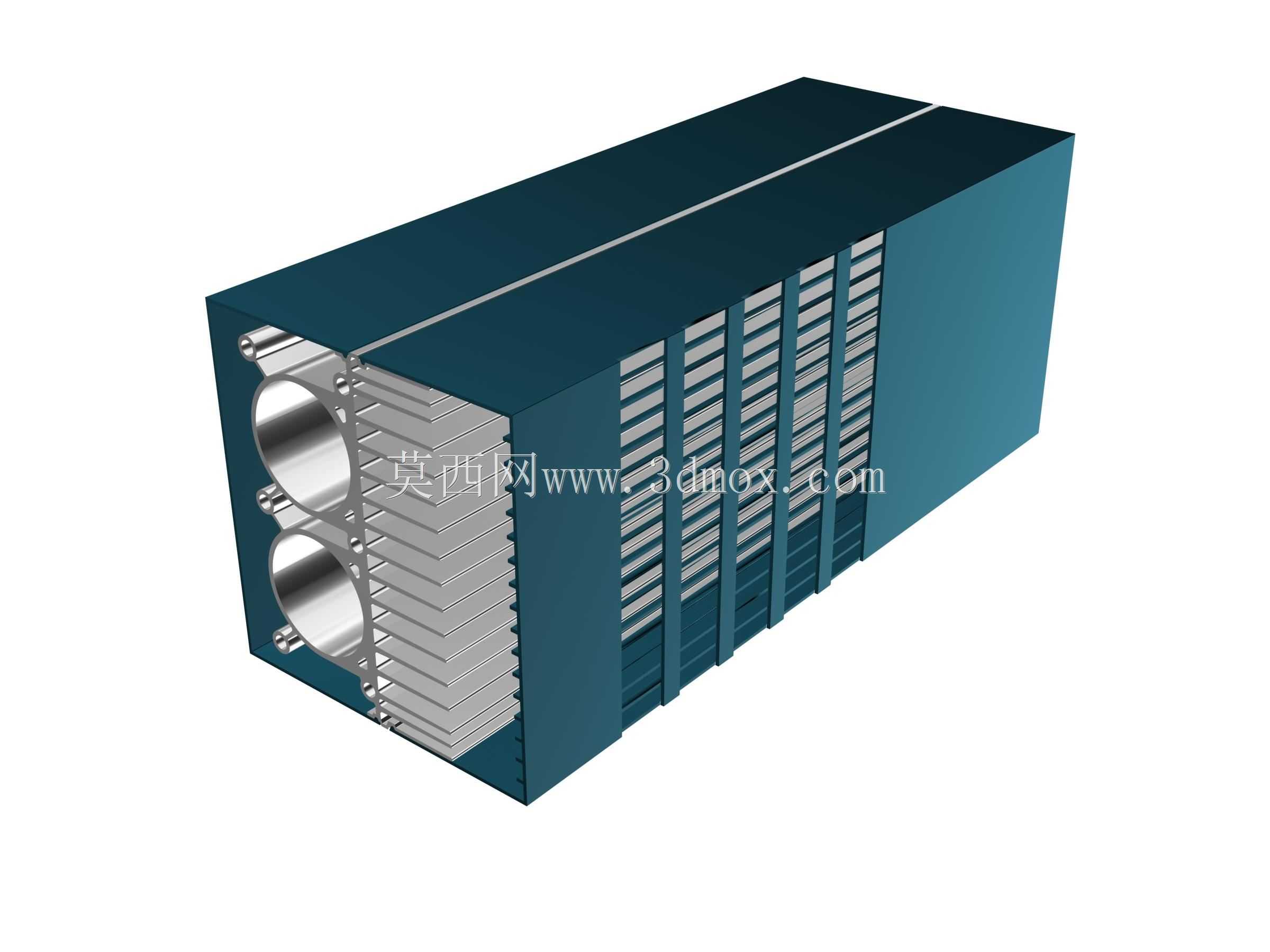

　　从结构设计逻辑来看，这款热交换器的芯体采用多层平行流道堆叠布局，挤压成型的散热鳍片与流道壁面为一体化结构，不存在传统组装式换热器的接触热阻问题，热量能从高温流体侧快速传导到整个散热鳍片阵列，再被另一侧的低温流体带走。设备外侧的封闭壳体采用折弯拼接结构，将整个换热芯体完全包裹在内，仅在两端预留流体进出的接口位置，能有效避免流体旁通泄漏，保证所有参与换热的流体都能完整通过芯体流道，不会出现短路影响换热效率的问题。

　　在实际安装场景中，这类挤压式热交换器的长方体外形适配性极强，既可以水平安装在通风管道的中段，作为新风系统的全热交换组件使用，也可以垂直安装在机柜散热回路中，为密闭机柜提供内外循环的热量交换，避免外界粉尘水汽进入机柜内部。设备两端的圆形接口采用标准管径设计，安装边界清晰，接口中心距与设备端面的尺寸公差控制在常规机械安装允许范围内，对接管路时不需要额外调整安装支架的位置，能直接适配现有管路系统的安装尺寸。

　　从功能特性上看，挤压成型的流道内壁光滑，流体在流道内流动的阻力更小，相同流量下的风机或泵组功耗更低，长期运行时流道内不容易积存杂质，维护清理的周期更长。芯体部分的鳍片间距经过优化，在保证换热面积足够的前提下，不会因为鳍片过密导致流道堵塞，适配常规工况下的空气或洁净流体换热需求。设备的外壳板材厚度经过强度校核，能承受常规通风系统的工作压力，不会因为运行时的流体压力出现壳体变形，影响密封性能。

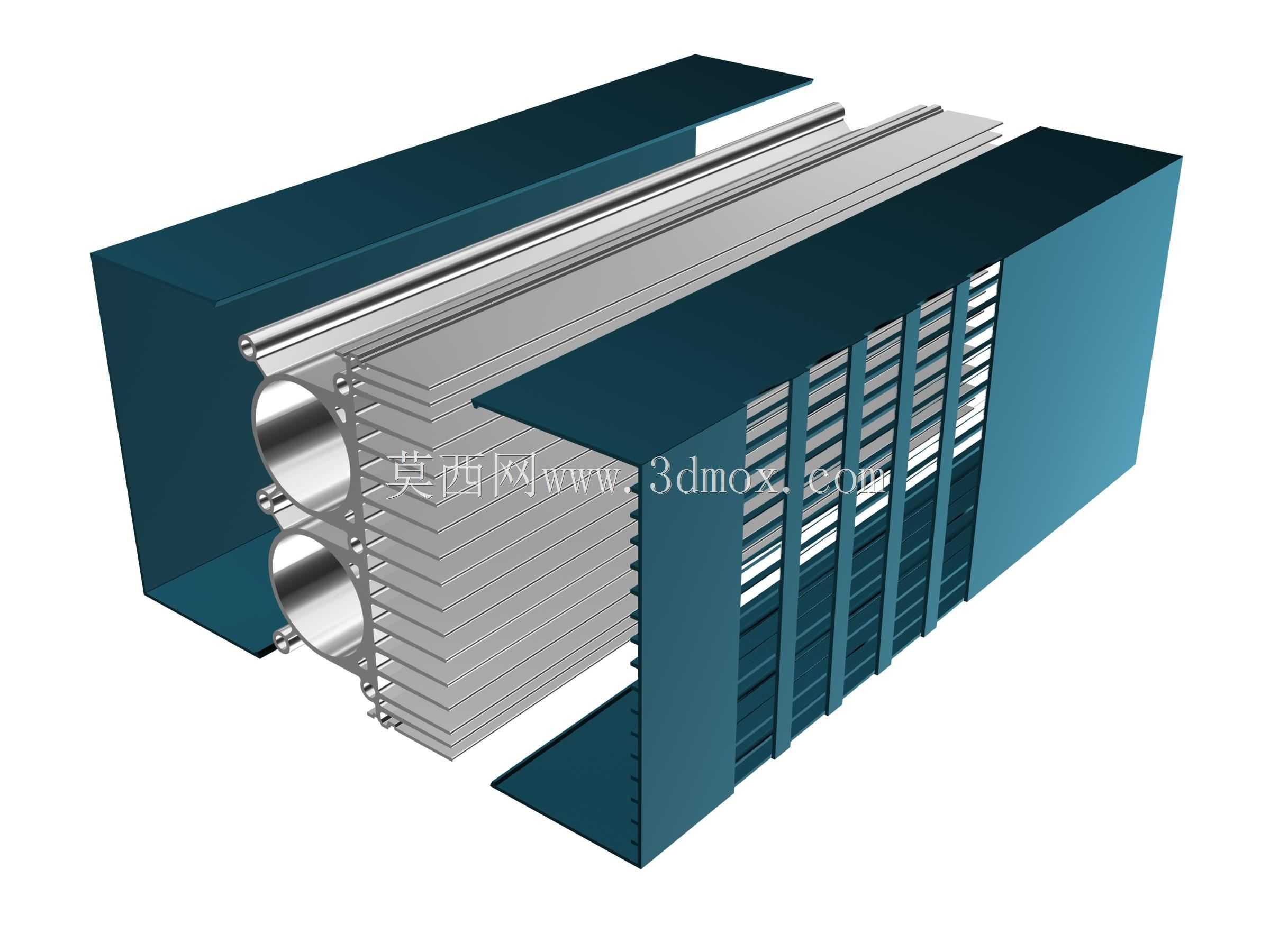

　　建模过程中，对芯体的挤压特征做了参数化处理，调整鳍片高度、流道层数、整体长度参数时，整个芯体结构可以自动更新，方便设计人员根据不同的换热量需求快速调整设备规格，不需要重新绘制每个鳍片的结构。两端的接口位置做了装配基准定位，对接管路法兰时可以直接匹配安装孔位，减少装配干涉的排查工作量。整个模型的结构拆分符合实际生产的装配逻辑，外壳、芯体、接口段分别为独立的零部件，方便后续出工程图时拆分零件明细，标注加工公差和技术要求。

　　在工业余热回收场景中，这类挤压式热交换器可以直接安装在废气排放管道中，回收废气中的余热用来预热进风，降低生产过程中的加热能耗；在数据中心温控场景中，设备可以隔离内外循环空气，在将服务器散发的热量带出室外的同时，避免外界的灰尘、湿空气进入机房，维持机房内部的洁净度和温湿度稳定。不同应用场景下，只需要调整芯体的材质和流道表面处理工艺，就可以适配不同温度、不同腐蚀程度的流体工况，结构本身的安装尺寸和接口形式不需要做大幅改动，能大幅缩短定制化设计的周期。
