带可更换滤芯的豪华型烟斗过滤结构设计

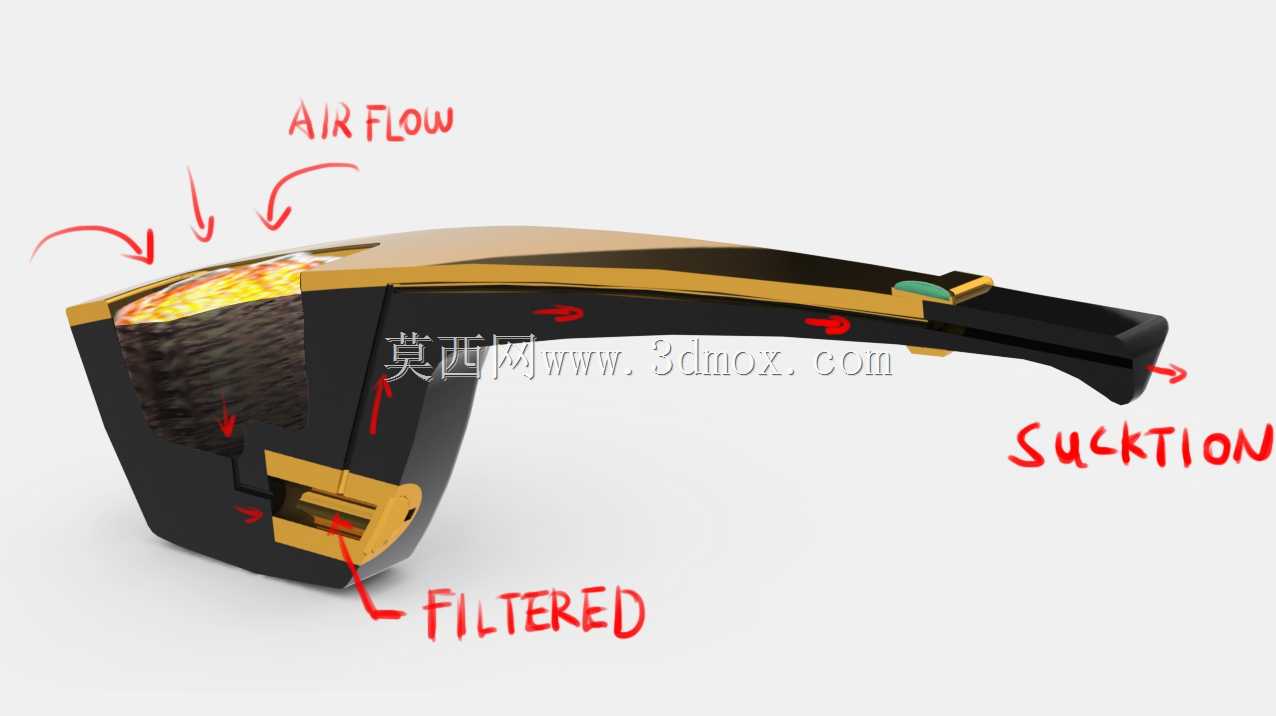

　　这款带过滤功能的烟斗结构，核心定位是面向烟具精细化使用场景的功能优化设计，区别于传统一体式烟斗的使用痛点，重点解决烟油长期附着堆积、清洁难度大、抽吸体验受残留杂质影响的实际问题。从实际使用场景来看，日常抽吸过程中，烟草燃烧产生的焦油会随烟气通道附着在烟道内壁，传统烟斗需要定期拆解整个斗身做深度清洁，不仅操作繁琐，反复拆装还会磨损斗体拼接面的配合精度，长期使用后容易出现烟道漏气、拼接错位的问题。这款结构把过滤模块独立拆分出来，作为可快速更换的消耗件，使用时烟气先经过内置的过滤芯，大部分焦油会被滤芯截留，只有经过过滤的烟气进入后续烟道，既减少了焦油进入口腔的量，也大幅降低了烟道内壁的积垢速度，日常维护只需要定期更换滤芯即可，不需要频繁对斗身做深度清理。

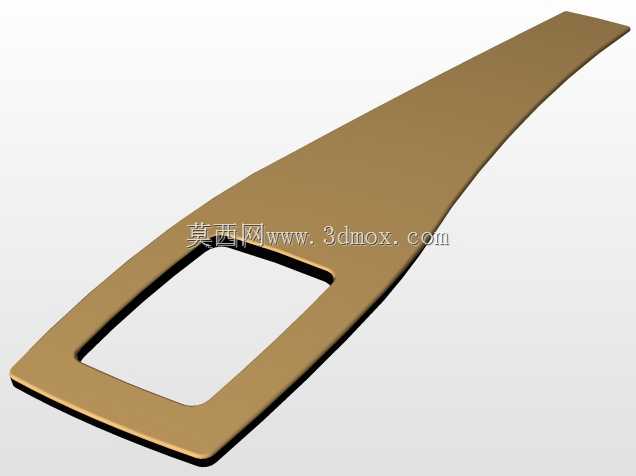

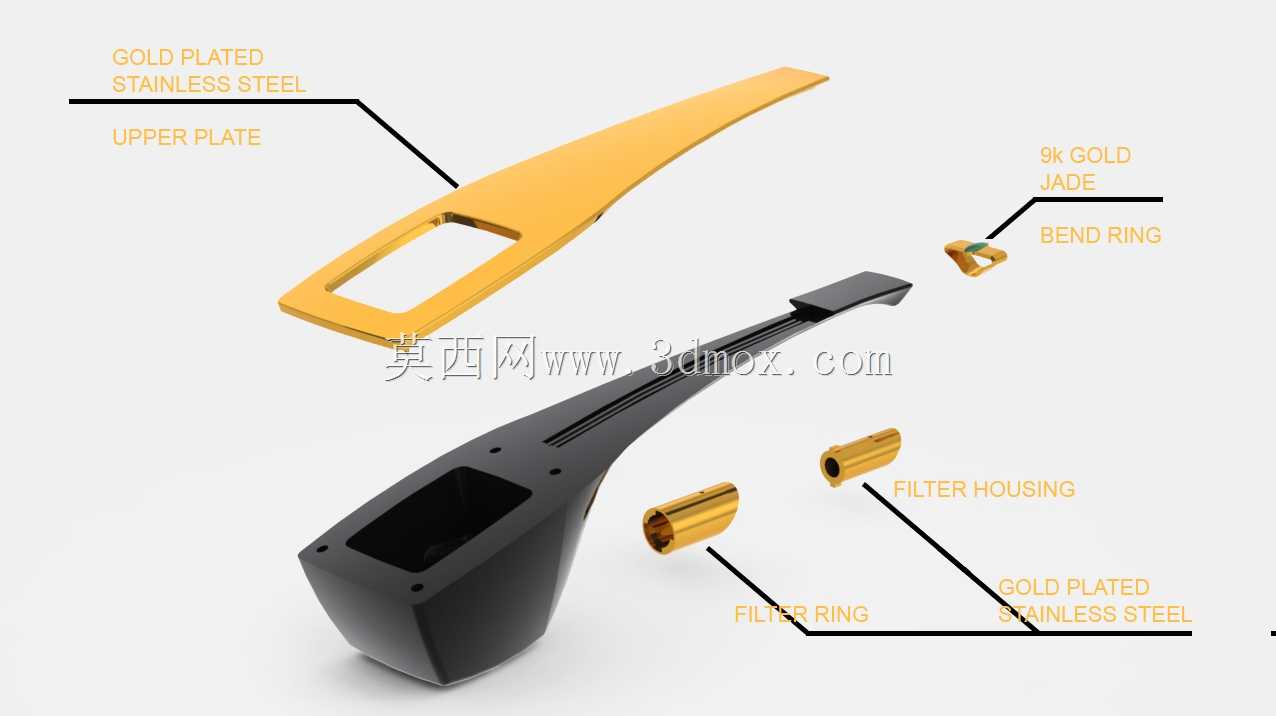

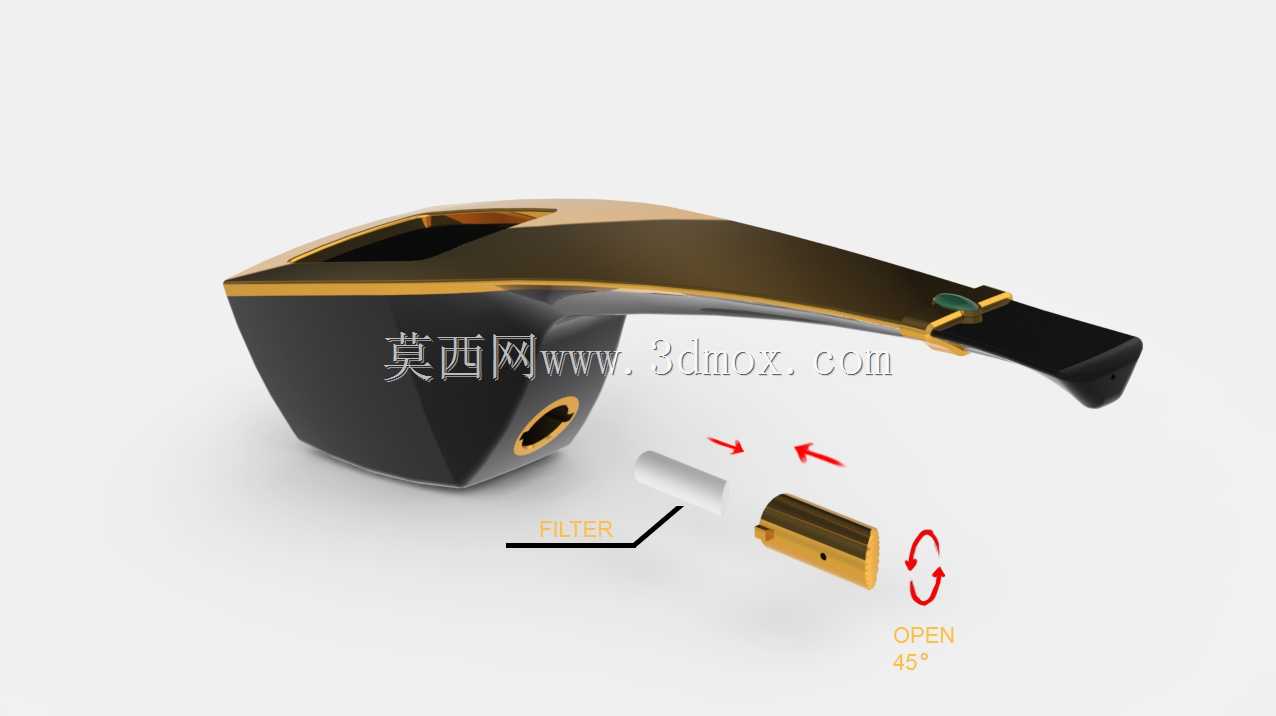

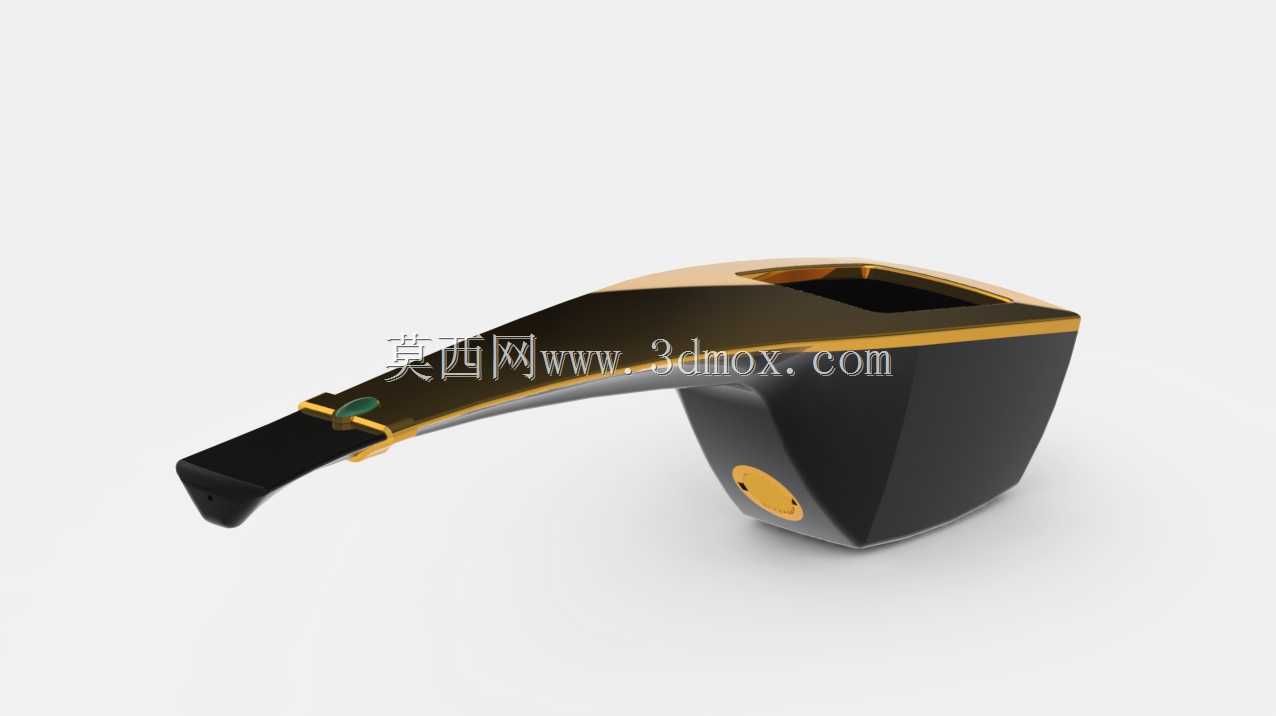

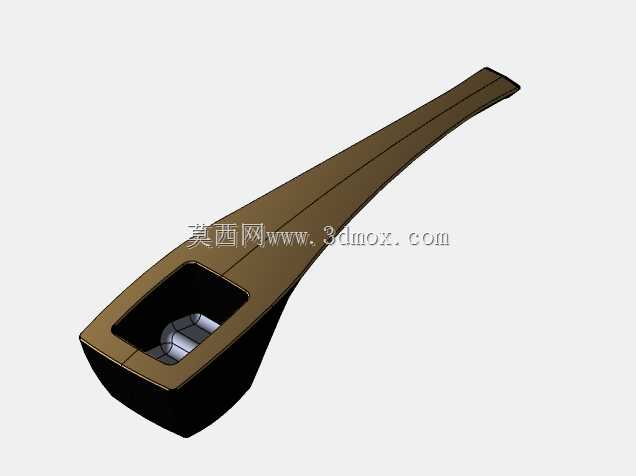

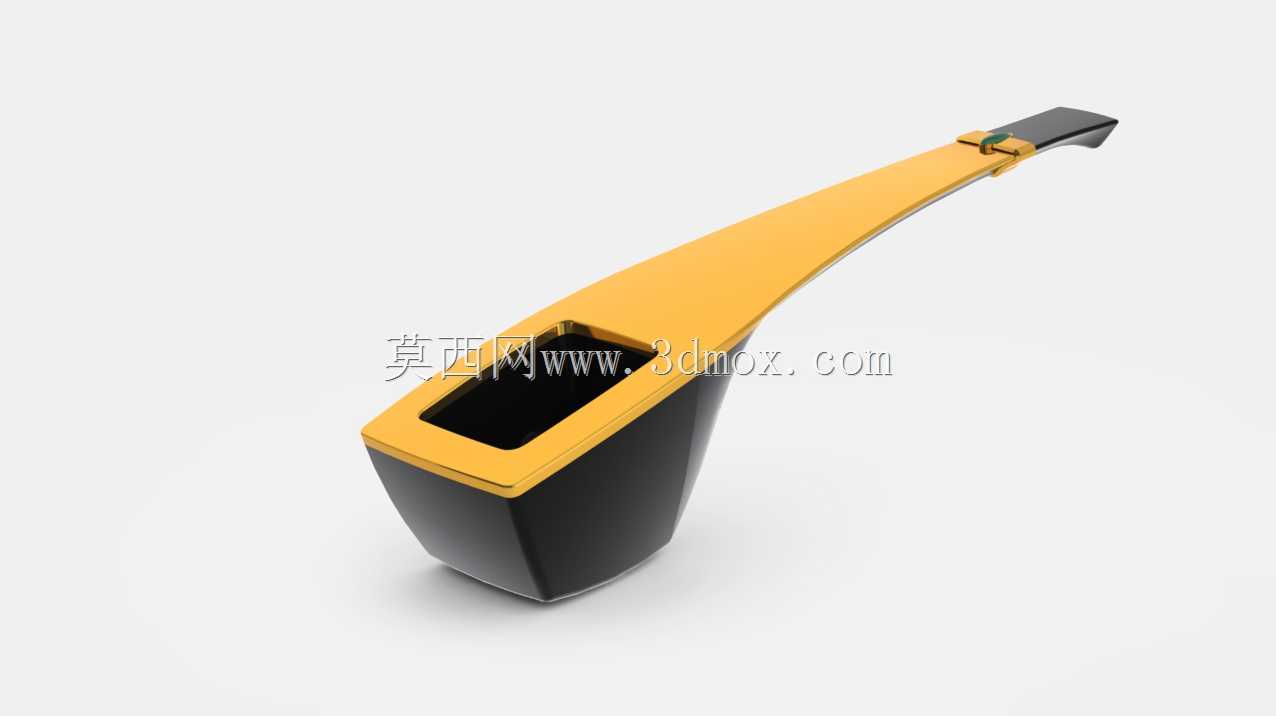

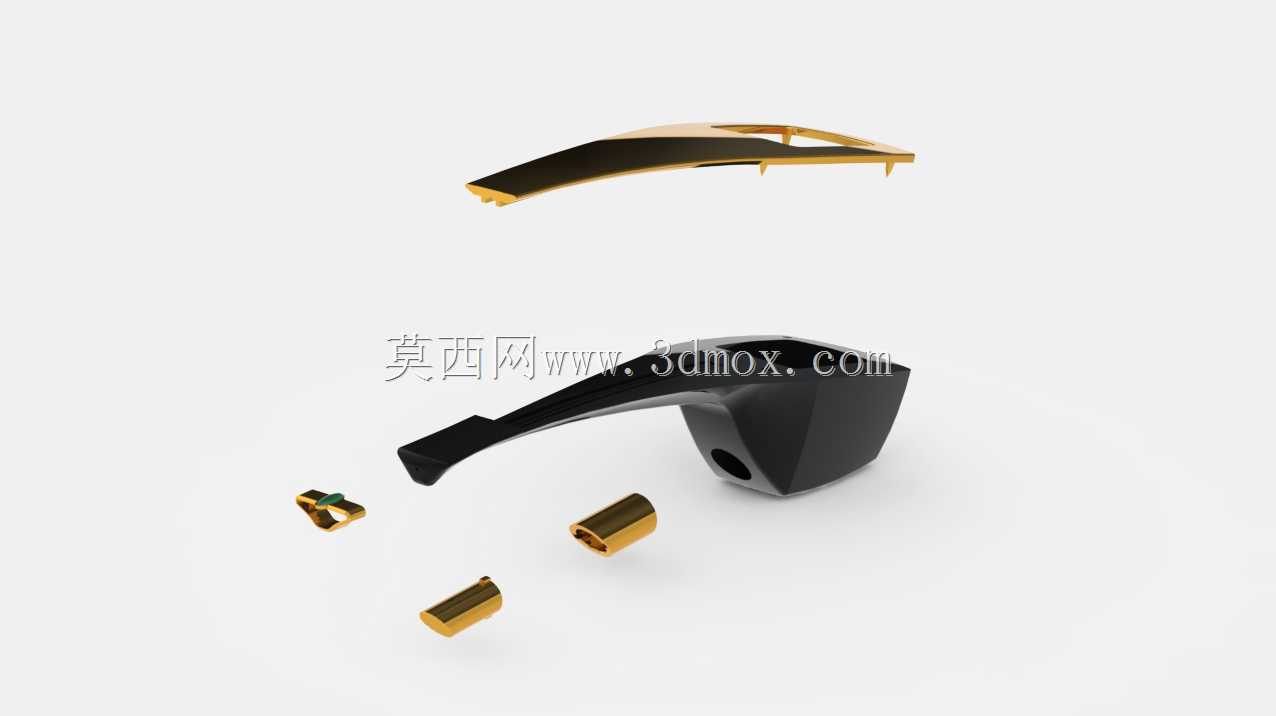

　　从结构设计思路来看，整个构件分为斗身主体、滤芯容纳腔、旋转锁紧端盖三个核心部分。斗身主体采用流线型曲面造型，握持区域贴合手掌自然弯曲的弧度，表面做了分区质感处理，握持接触面做哑光防滑处理，装饰区域做亮面质感区分，兼顾握持稳定性与外观质感。滤芯容纳腔设置在斗柄靠近咬嘴的位置，和烟道保持同轴度，保证烟气流通路径顺畅，不会因为增设过滤结构产生额外的气流阻力，影响抽吸的顺畅度。锁紧端盖采用45度旋转卡扣结构，和容纳腔端部的定位凸台配合，安装时只需要把滤芯放入腔体内，将端盖对准卡槽旋转45度即可完成锁紧，端盖上设置了定位止点，旋转到位后会有清晰的触感反馈，不需要额外工具就能完成滤芯更换，同时卡扣配合面做了密封处理，避免烟气从拼接缝隙泄漏。

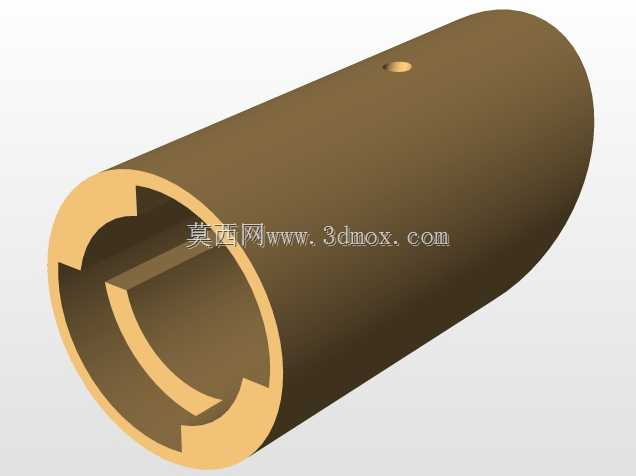

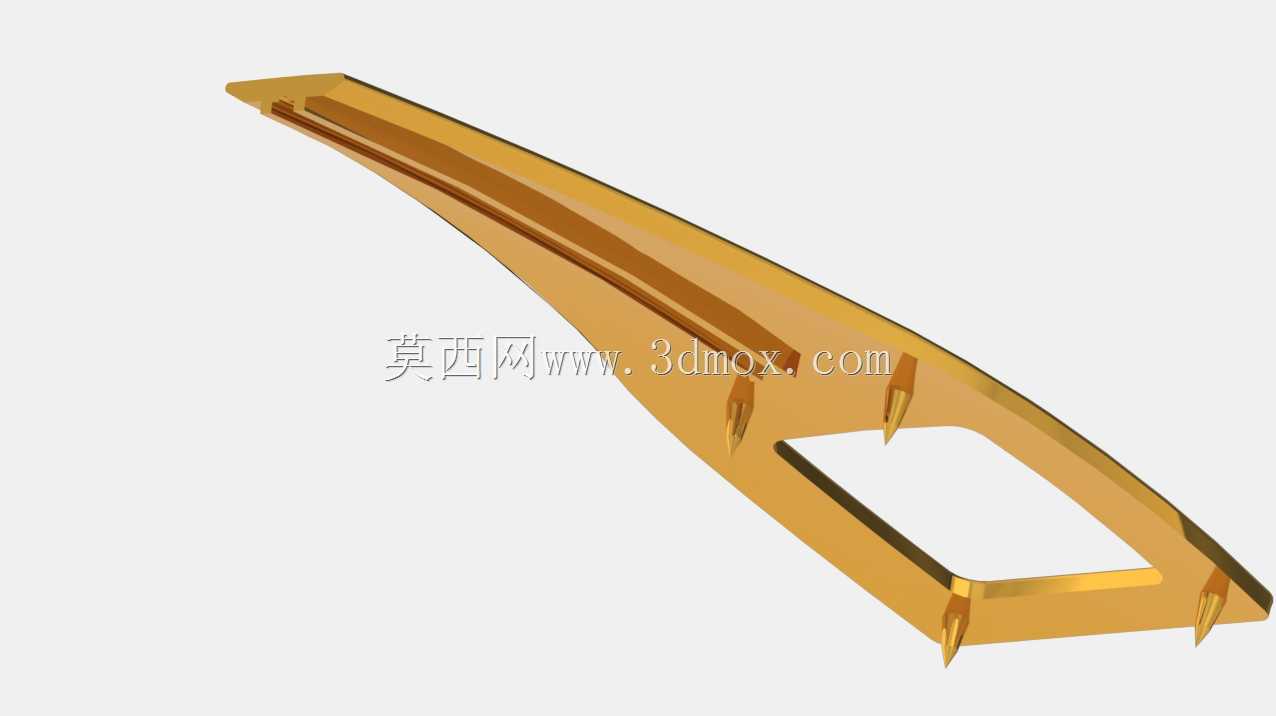

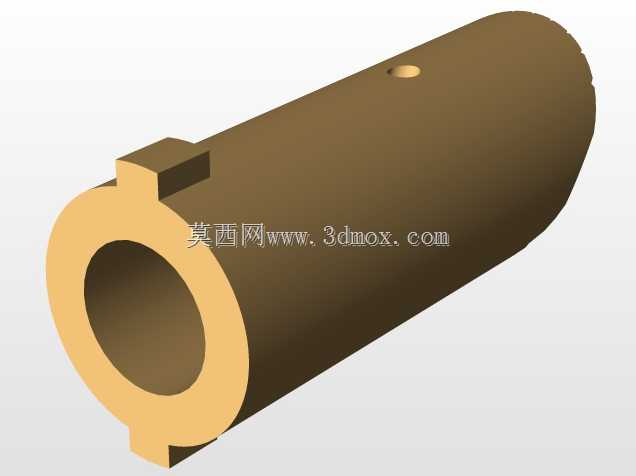

　　在加工实现层面，斗身主体采用金属铸造做基础毛坯，之后通过CNC精雕加工完成各配合面的精度处理，金属部分和握持装饰的非金属接触面做嵌入式拼接结构，拼接处预留0.02mm的过盈配合量，组装后不会出现拼接缝隙错位、松动的问题。滤芯固定环采用张力固定结构，不需要额外打胶或者做浸渍处理，依靠环体自身的弹性张力卡在容纳腔的定位槽内，既可以固定滤芯的轴向位置，避免使用过程中滤芯移位堵塞烟道，也不会在更换滤芯时产生额外的拆卸阻力。端盖的旋转轴和腔体端部的配合孔采用H7/g6的间隙配合，保证旋转操作顺畅的同时，不会出现径向晃动的问题，端盖表面设置了细小的防滑凸点，即使手部有汗渍也能顺利完成旋转操作。

　　从安装边界与尺寸适配来看，整个过滤模块的外径和原有斗柄的外径保持一致，不会因为增设过滤结构出现局部凸起硌手的问题，滤芯采用通用的商用标准尺寸，用户不需要定制专用滤芯，市面上常规的适配过滤芯都可以直接装入使用，降低了后续的使用成本。烟道的通径在设置过滤结构后保持和传统烟斗一致的通流面积，不会因为加装滤芯产生明显的吸阻变化，抽吸时的气流感受和传统无过滤烟斗保持接近，不会因为增设功能牺牲核心使用体验。斗身的重心设置在握持区域的中心位置，加上过滤模块后整体重量分布均匀，单手握持时不会出现头重脚轻的问题，长时间握持也不容易产生疲劳感。

　　在细节处理上，滤芯容纳腔的内壁做光滑抛光处理，更换滤芯时残留的少量焦油可以用普通擦拭布直接清理，不会因为内壁粗糙残留积垢。端盖和腔体的配合缝隙控制在0.1mm以内，既保证旋转活动的余量，也不会出现烟油从缝隙渗出弄脏手部的问题。斗身的烟锅部分做了加厚处理，承受烟草燃烧的温度时不会出现过热烫手的问题，烟锅和烟道的过渡位置做圆弧导流处理，减少烟气流通时的紊流，让抽吸过程更顺畅。整个结构没有多余的外露连接件，所有拼接位置都做了隐藏式处理，外观保持一体化的流线质感，兼顾功能实用性与外观精致度。
