弧面薄款便携移动存储外壳结构设计

　　日常做消费数码结构设计时，这类薄型外置存储的壳体是很常见的练手兼落地项目，先从实际使用场景倒推结构逻辑——这类产品主要面向日常携带笔记本办公的用户，需要在通勤、外出会谈时快速传输大体积的设计图纸、项目文档，所以壳体首先要解决的是便携握持的手感问题，不能做尖锐直角，不然揣在裤兜或者电脑包夹层里容易剐蹭内衬，拿在手里插拔接口的时候也会硌手。

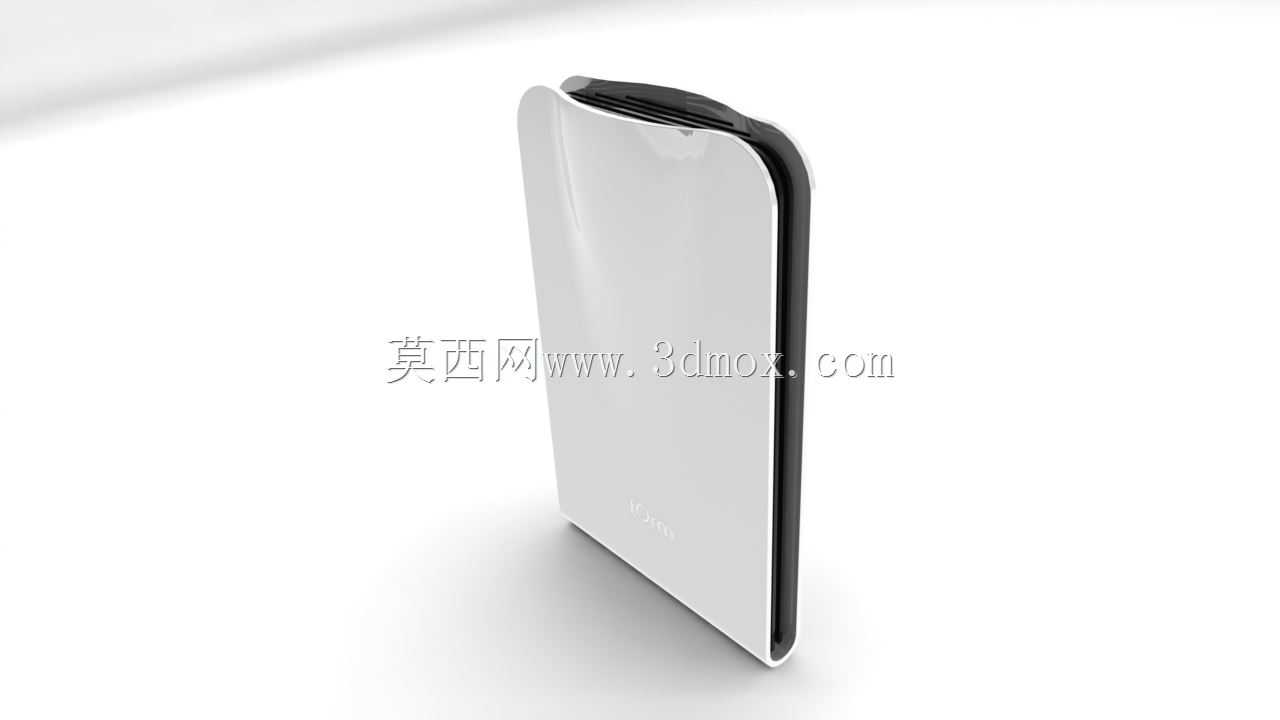

　　这次的壳体采用大弧面收边的整体造型，主体壁厚控制在1.8mm，刚好适配常规2.5英寸存储盘芯的安装尺寸，内部预留的安装腔长宽边界为100mm*70mm，厚度方向留足7mm的空间，既能容纳标准SATA接口的盘芯，也能给转接电路板留出布线余量，不会出现装配时线材挤压盘芯的问题。侧边的黑边部分做了0.3mm的止口结构，上下壳装配的时候不用额外打胶，靠卡扣就能实现紧密扣合，缝隙控制在0.1mm以内，既可以阻挡日常使用时的灰尘进入腔体，也能避免泼溅的少量液体顺着缝隙渗进内部损坏电路。

　　设计时特意把顶面做了微弧的隆起，不是完全的平面，一方面是从视觉上弱化产品的厚度感知，另一方面是当产品平放在桌面时，弧面的最高点刚好和桌面留出0.2mm的间隙，用户拿取的时候手指可以顺着弧面轻松扣起产品，不用抠着边缘费劲掀动。接口端做了内凹的防护边，比常规的齐平设计多了1mm的突出量，日常插拔数据线的时候如果用力角度偏斜，防护边会先承受侧向的力，不会直接把接口从电路板上掰松，这也是很多消费数码外壳容易忽略的细节——很多外置硬盘用久了接口松动，就是因为壳体没有给接口做侧向支撑，所有插拔的应力都集中在电路板的焊盘上，时间久了很容易脱焊失效。

　　表面处理上主体壳面采用细晒纹的哑光效果，不用高光面是因为高光面很容易残留指纹和划痕，日常携带和桌面放置的摩擦痕迹会非常明显，细晒纹的表面不仅触感更细腻，轻微的摩擦痕迹也不会显脏，日常使用不用特意做外观维护。侧边的装饰黑边采用稍微粗糙一点的晒纹，和主体面形成细微的质感差异，不用额外做配色就能让产品的层次更分明，也能在装配时遮挡上下壳的拼接缝隙，让整体外观更整洁。

　　安装结构上内部做了四个定位柱，对应盘芯的四个标准安装孔位，柱高刚好和盘芯厚度匹配，装配时盘芯放进去之后不会出现上下窜动的问题，定位柱顶端做了0.5mm的倒角，拧固定螺丝的时候可以自动导正，不会出现螺丝滑牙或者柱体被拧裂的问题。电路板的安装位预留了两个卡扣，不用螺丝就能把转接板固定在腔体前端，装配效率比全螺丝结构高很多，后期如果需要维修更换盘芯，拆开上下壳之后直接就能取下电路板，不用额外拧多颗小螺丝，对普通用户的友好度更高。

　　考虑到日常携带可能出现的跌落情况，壳体的四个边角都做了加厚处理，壁厚从1.8mm渐变到2.5mm，内部对应边角的位置做了十字形的加强筋，跌落时的冲击力可以顺着加强筋分散到整个壳体，不会直接作用在内部的盘芯上，1.2米高度自由跌落到木质桌面时，内部盘芯不会受到刚性冲击，能有效降低意外跌落造成的数据损坏风险。同时壳体内部在盘芯和壳壁之间预留了0.2mm的间隙，可以贴一层薄的EVA缓冲泡棉，进一步吸收震动能量，对于机械结构的存储盘来说，这种缓冲设计能大幅提升使用时的抗震性能。

　　整体造型没有做多余的装饰凸起，所有外表面都是顺滑过渡的曲面，建模的时候用放样曲面做整体的大面，再用圆角命令顺接所有边缘，没有碎面和尖角，不仅注塑的时候容易脱模，不会出现粘模或者披锋的问题，后期做表面处理的时候也不会出现积漆或者晒纹不均匀的情况，量产的良率能控制在比较高的水平。
