电吉他双摇颤音琴桥结构三维建模

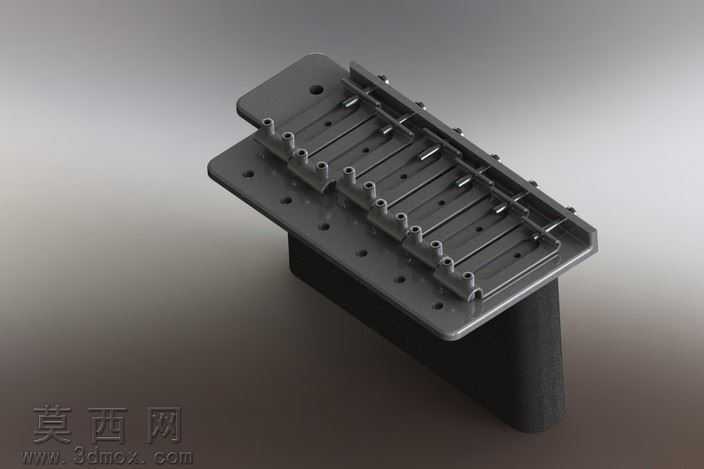

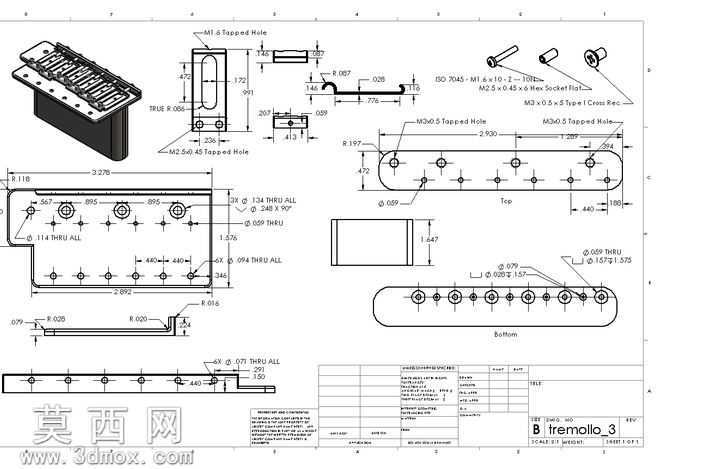

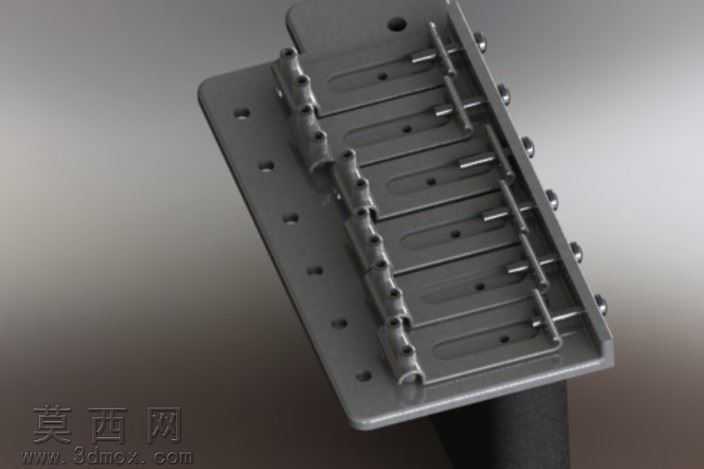

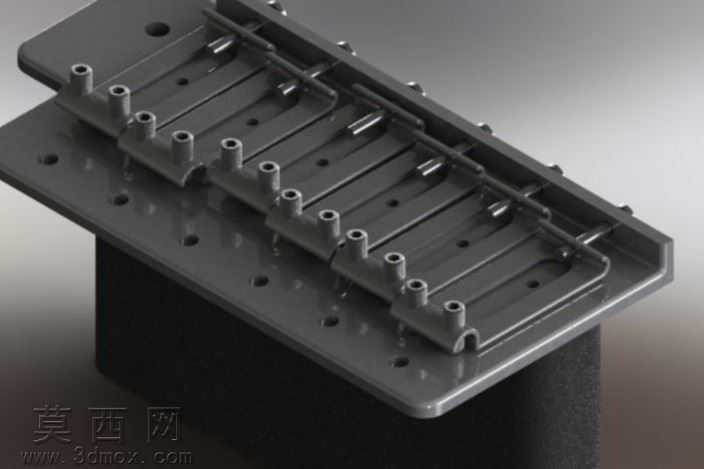

本模型为电吉他Tremolo颤音琴桥的等比例复刻三维模型，建模全程基于实体吉他部件的实测尺寸开展，在SolidWorks环境下完成全参数化结构搭建，完整还原了双摇琴桥的所有功能结构与装配关系。建模过程中首先对琴桥底座进行基准定位，通过拉伸、切除、阵列等基础特征完成底座安装孔位、承托槽体的构建，所有安装孔的孔径、孔距均严格匹配实测数据，保证模型可直接用于后续的结构验证与改装参考。针对琴桥的鞍座组件，建模时逐一还原了每一个弦鞍的独立调节结构，包括弦高调节螺钉、音准微调滑块、琴弦固定锁块的细节特征，通过线性阵列完成六个弦鞍的排布，同时预留了各部件之间的活动间隙，还原真实琴桥的调节活动空间。颤音弹簧挂接结构、摇把安装接口也做了精细化还原，底座边缘的倒角、安装面的沉孔细节均按照实物的加工特征完成建模，没有省略任何影响结构认知的细小特征。材质渲染阶段，为金属底座赋予了哑光磨砂金属材质，模拟锌合金琴桥底座的真实质感，为调节螺钉、弦鞍部件赋予了亮面镀铬金属材质，通过调整材质的粗糙度、反射参数区分不同金属部件的表面处理差异，底部的承托块赋予了黑色哑光硬质塑料材质，还原琴桥安装时的垫块结构。渲染时采用侧上方柔光打光，突出琴桥各部件的结构层次与金属质感，阴影做柔化处理避免遮挡结构细节。整个建模过程遵循从整体基准到局部细节的设计思路，先搭建整体装配骨架确定各部件的位置关系，再逐一完成单个零件的细节建模，最后完成装配约束验证，保证所有部件的位置关系、活动逻辑与真实琴桥完全一致，模型可用于乐器配件的结构学习、改装设计参考、相关教学演示场景，完整呈现了这类精密五金乐器配件的结构特点与设计逻辑。
