曲线锯条五金切削工具三维建模作品

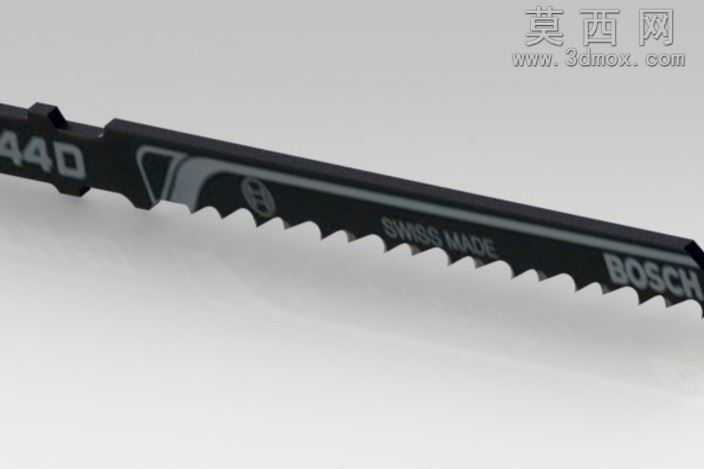

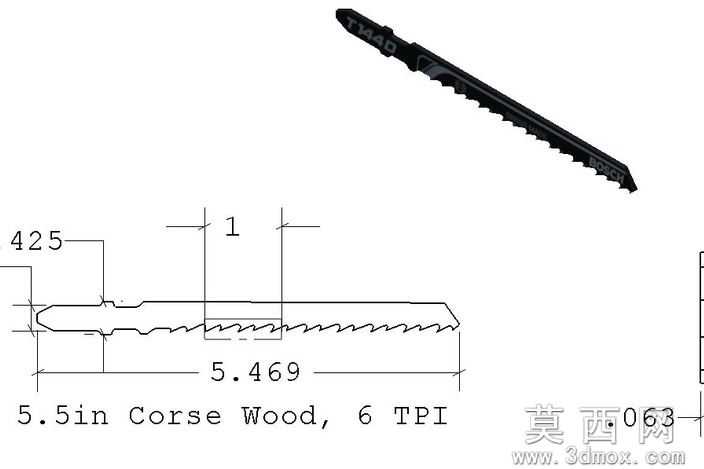

本作品为曲线锯用锯条的三维参数化建模成果，建模过程以还原实物的切削功能结构与外观细节为核心目标，首先通过测绘实物获取锯条的整体轮廓尺寸、齿距参数、齿形角度、基体厚度、安装端卡位结构等关键数据，在三维建模环境中先绘制锯条的纵向中心基准线，以基准线为依托绘制锯条基体的外轮廓草图，基体部分采用等厚度拉伸特征完成主体结构搭建，重点还原了锯条背部的平直支撑结构与前端安装卡位的凹凸卡槽结构，确保安装部位的尺寸精度能够匹配常规曲线锯的装夹结构。针对核心的锯齿切削部分，采用单齿参数化建模后阵列的方式完成，先根据锯切工况对应的齿形参数，绘制单个锯齿的前角、后角、分屑槽结构草图，通过拉伸切除生成单个锯齿特征后，按照实测的等齿距参数沿锯条切削刃方向进行线性阵列，同时还原了实物锯齿的交错分齿设计，通过对阵列后的锯齿特征进行微小角度的偏转调整，模拟实际锯条的分齿结构，保证模型能够准确体现锯条切削时的排屑与锯缝宽度设计逻辑。材质渲染阶段，针对锯条高速钢基体的金属质感进行参数调整，赋予基体高反射率的深灰色金属材质，添加细微的磨砂纹理模拟高速钢表面的热处理氧化层质感，对锯齿刃口部位做轻微的高光处理，还原刃口磨削后的锋利视觉效果，同时还原了实物表面的激光刻印标识区域，通过贴图功能将品牌标识、产地标注、规格参数等印刷内容精准映射到锯条基体对应的平面位置，还原实物的外观细节。结构设计上充分还原了锯条的应力分布逻辑，基体部分从背部到齿根的厚度过渡做了细微的圆角处理，避免应力集中的结构缺陷，安装卡位的棱角处添加了微小的装配倒角，匹配实际产品的装配工艺要求，整体模型的所有特征均采用参数化驱动，可通过修改齿距、齿形角度、基体长度、厚度等参数快速适配不同规格、不同锯切用途的曲线锯条设计需求，模型的结构完整性能够支撑后续的有限元切削受力分析、锯切运动仿真等工程应用场景，也可用于五金工具类产品的展示动画、电商宣传渲染素材制作。
