创意齿轮传动拟人独轮代步装置

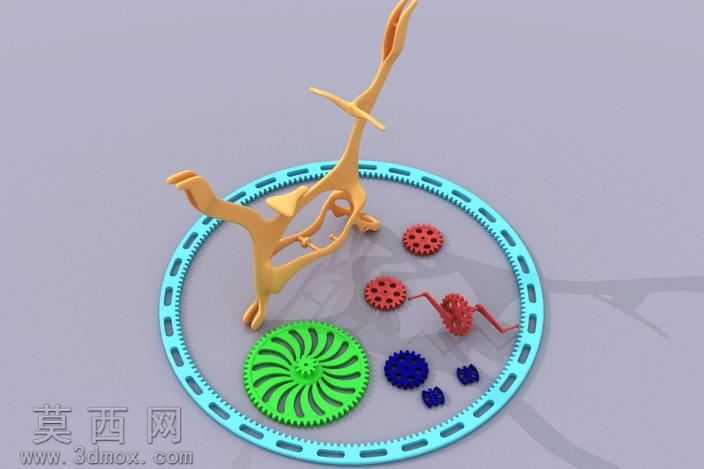

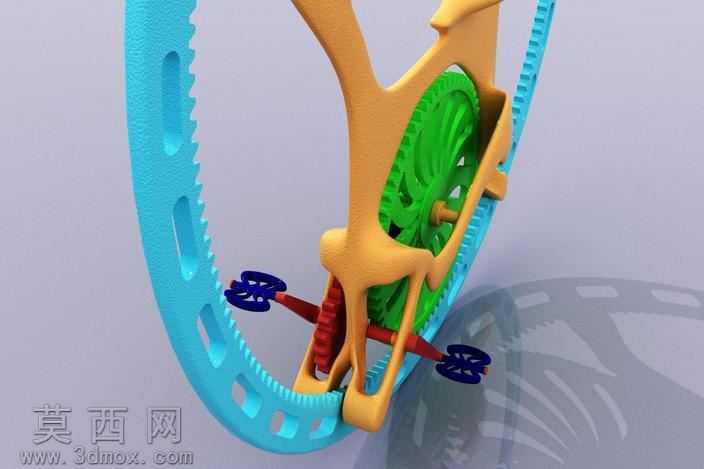

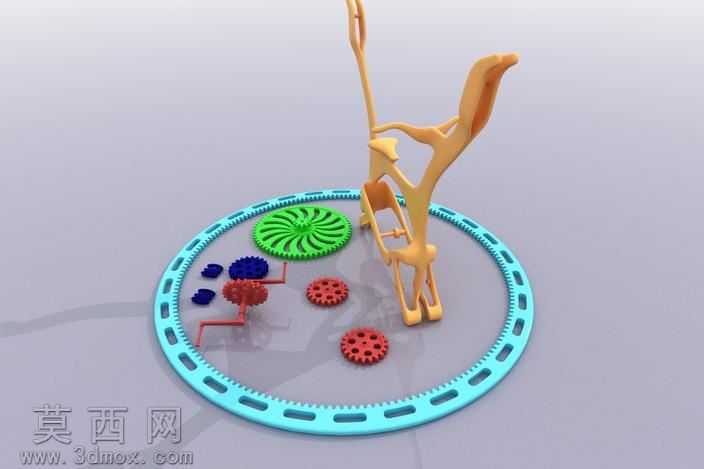

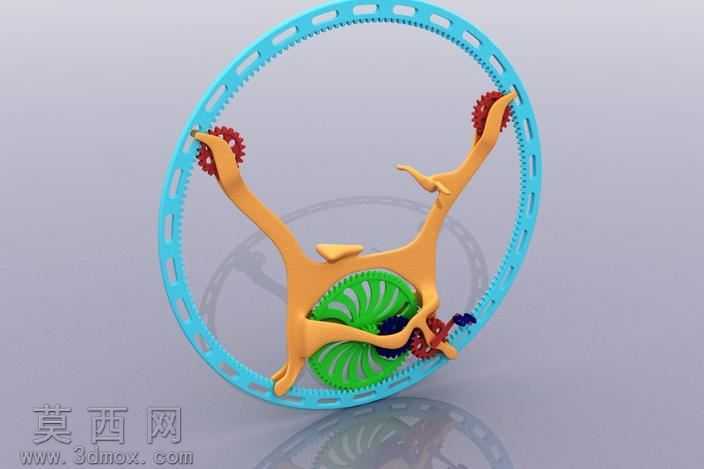

本作品为一款创意齿轮传动独轮代步装置的三维建模设计，整体采用拟人化的造型语言，将机械传动结构与仿生形态巧妙融合，兼具机械美感与创意表现力。建模阶段通过三维软件完成全参数化结构搭建，首先以大直径环形外齿圈作为行走轮主体，轮圈外侧设计均匀排布的啮合齿结构，轮体采用轻量化镂空造型，既保证结构强度又降低整体重量。主体支撑结构采用暖橙色仿生肢体造型，模拟人体伸展的姿态，将传动系统完全包裹于造型内部，实现功能与外观的统一。传动系统采用多级齿轮啮合结构，上部红色小齿轮与环形轮圈内齿啮合，作为动力输入端承接脚踏传递的扭矩；中部绿色大直径太阳轮作为中间传动级，与上部红色齿轮、下部暗蓝色中央齿轮依次啮合，实现扭矩的逐级放大与转速匹配，其中绿色齿轮齿数为上部红色齿轮的三倍，中央齿轮齿数为红色车轮的一半，通过精准的齿数配比保证传动比符合代步行驶的动力需求。脚踏区域的踏板结构通过绿色惰轮与主传动轮系连接，每一圈踏板转动可带动轮系完成1.5倍的行程转换，优化骑行时的踩踏效率。渲染阶段针对不同部件赋予差异化材质：环形轮圈采用亮蓝色半透明工程塑料材质，模拟高强度尼龙的质感；传动齿轮分别采用红色、绿色、深蓝色的哑光工程塑料材质，通过色彩区分不同传动层级，便于直观理解传动逻辑；仿生支撑结构采用暖橙色哑光树脂材质，表面做细腻的磨砂处理，模拟有机形态的柔和质感。设计过程中重点验证了各级齿轮的啮合间隙，避免传动过程中出现卡滞或齿面磨损问题，同时对整体重心位置进行反复调试，保证独轮结构在静态与动态下的平衡稳定性，所有齿轮的模数、压力角均采用标准参数设计，确保结构具备实际加工可行性，整体设计将机械传动原理通过创意可视化的方式呈现，既可以作为机械原理教学的演示模型，也可作为创意文创产品的设计原型。
