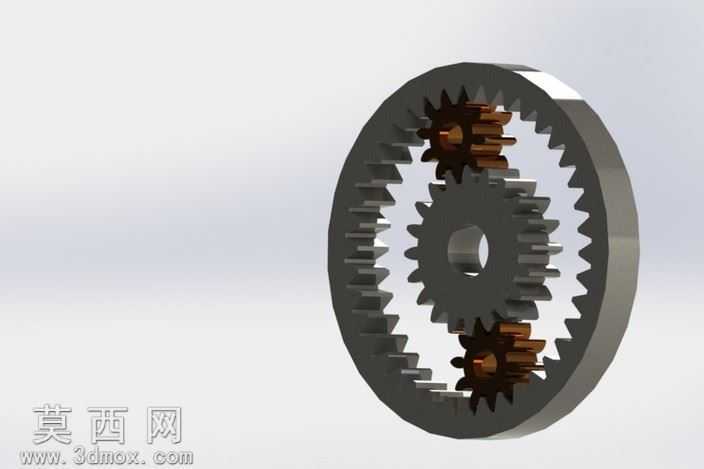

行星齿轮传动机构三维建模设计

本作品为行星齿轮传动机构的三维建模成果，建模过程严格遵循行星轮系的机械设计原理，先完成核心参数的计算匹配，确定太阳轮、行星轮、内齿圈的模数、齿数、压力角等核心几何参数，保证各轮齿的啮合间隙符合机械传动的公差要求，避免传动过程中出现卡滞、干涉问题。建模阶段采用参数化建模方式，先通过草图绘制单个轮齿的渐开线齿廓，保证齿形精度符合渐开线圆柱齿轮的标准规范，再通过阵列特征完成整圈轮齿的生成，分别构建太阳轮、三个行星轮以及内齿圈的独立零件模型，同时完成行星架的结构建模，行星架上的行星轮安装轴位置经过精准定位，保证三个行星轮能够均匀分布在太阳轮与内齿圈之间，实现载荷的均匀分担。材质与渲染环节，针对不同零件的实际应用场景赋予对应材质，齿轮主体采用合金结构钢材质，调整金属材质的粗糙度、反射率参数，还原钢制零件经过机加工后的金属质感，轮齿啮合部位做细微的质感区分，模拟实际传动中的接触痕迹；内齿圈外侧做哑光金属处理，行星架部分根据结构特性做相应的材质区分，渲染时采用柔和的工业场景光源，多角度打光避免轮齿缝隙处出现过暗的死黑区域，清晰展现各零件的装配关系与结构细节。结构设计上完整还原NGW型行星齿轮机构的典型结构，太阳轮作为输入构件位于机构中心，三个行星轮同时与太阳轮、内齿圈啮合，内齿圈为固定构件，行星架作为输出构件，整体结构紧凑，同轴输入输出的布局能够在较小的体积下实现大传动比的动力传递，同时具备承载能力强、传动效率高的结构优势。建模过程中完成了全装配体的干涉检查，验证各轮齿在啮合转动过程中不存在实体干涉，行星轮绕自身轴自转同时绕太阳轮公转的运动轨迹符合行星轮系的运动学规律，各安装轴与齿轮内孔的配合尺寸符合公差配合要求，既保证装配的合理性，也为后续的运动仿真、工程图导出、有限元分析等后续工作提供了精准的三维模型基础，可直接用于机械原理教学演示、减速装置设计参考、传动结构方案验证等场景。
