轨道车辆车顶外覆盖件结构三维设计

　　在轨道车辆车体结构设计环节，车顶外覆盖件是承担整车气动优化、顶部设备防护、车内密封隔声的核心外露部件，本次完成的三维结构设计，完全围绕干线客运轨道车辆的实际运行工况展开，没有冗余的装饰性结构，所有几何特征都对应实际装配与功能需求。从实际应用场景来看，该部件安装于车体顶部最外侧，车辆高速运行时会持续承受迎面气流冲击、雨雪侵蚀、环境温差带来的形变应力，同时还要为车顶布置的受电设备、通风机组、线缆桥架提供平整的安装基面与外围防护，避免运行过程中杂物卷入设备间隙、雨水渗入车体内部。

　　设计过程中首先确定了整体流线型弧面构型，沿车辆长度方向的纵向截面采用大曲率平滑过渡，没有突兀的折角结构，能够有效降低高速运行时的气动阻力，同时减少气流掠过车顶产生的气动噪声，提升车内乘坐的舒适性。沿车体宽度方向的弧面曲率经过反复校核，既保证了车顶内部的安装空间余量，能够容纳常规车顶设备的安装高度，又避免弧面过高带来的整车重心上移问题，保障车辆运行的横向稳定性。壳体主体采用等厚薄壁结构设计，在保证整体结构刚度的前提下尽可能控制部件自重，降低车体上部的载荷负担，符合轨道车辆轻量化设计的核心要求。

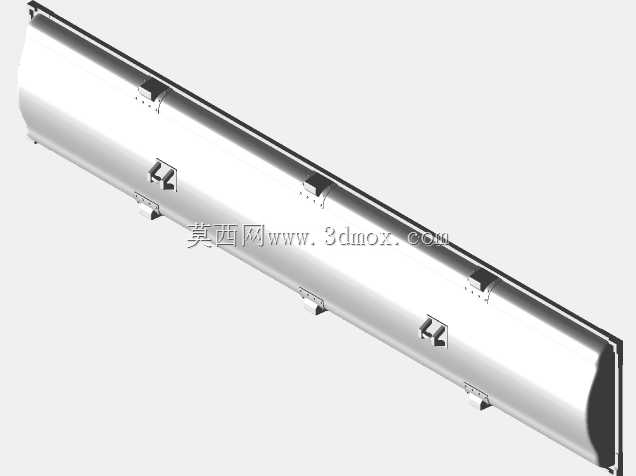

　　部件上分布的多组安装卡扣结构，是整个设计的核心装配特征，所有卡扣的安装位置都经过整车安装边界的匹配校核，沿壳体长度方向等距排布，每个卡扣的卡接角度、凸起高度都与车体顶部的预装安装座完全对应，装配时不需要额外进行现场配焊或者打孔作业，能够直接通过卡接结构实现快速定位，再辅以周边的密封胶条压装，就可以完成车顶与侧墙的密封连接，大幅提升总装环节的作业效率。卡扣本身的结构做了加强筋设计，能够承受车辆运行过程中产生的振动载荷，避免长期运行后出现卡扣松脱、壳体移位的问题。

　　从安装边界来看，该部件的纵向长度匹配单节车体的顶部有效安装尺寸，两端的弧面收边结构能够与车体两端的端部导流罩平滑衔接，不存在装配阶差，避免气流在衔接位置产生涡流。部件的横向宽度完全覆盖车体顶部的整个跨度，两侧的下折边刚好压在侧墙顶部的密封止口上，压合量经过精确计算，既能够保证密封胶条的压缩量在合理区间，实现可靠的防水密封，又不会因为压合量过大导致装配困难或者胶条过早老化失效。壳体表面没有多余的开孔结构，所有需要穿出车顶设备的位置都预留了对应的安装法兰接口，接口的平面度公差控制在合理范围内，能够保证设备安装后的密封性能。

　　在结构强度校核层面，设计时充分考虑了不同工况下的载荷情况：包括车辆高速会车时的交变气压载荷、极端天气下的积雪载荷、设备检修时人员踩踏的局部载荷，通过在壳体内侧对应位置布置隐性的加强筋结构，在不破坏外表面平整性的前提下，提升了壳体的局部抗变形能力，避免人员踩踏或者积雪堆积时出现壳体凹陷变形。同时整个壳体的热膨胀形变余量也做了充分考虑，相邻两段车顶壳体之间预留了合理的伸缩间隙，能够适应不同地区环境温度变化带来的热胀冷缩，避免高温下壳体挤压变形、低温下间隙过大漏风漏水的问题。

　　对于结构设计从业者来说，这类外覆盖件的设计不能只关注外观造型的流畅性，更要平衡气动性能、装配工艺、密封性能、结构强度、轻量化等多维度的需求，每一个几何特征的存在都要有对应的工程意义，不能为了造型随意增加结构复杂度，也不能为了降低加工难度牺牲核心功能。本次的三维模型完整还原了所有装配特征与结构细节，能够直接用于后续的工程出图、装配模拟、气动仿真分析等环节，也可以作为同类型轨道车辆车顶结构设计的参考案例，帮助设计人员快速掌握这类大尺寸薄壁外覆盖件的设计要点，规避装配干涉、密封失效、刚度不足等常见的设计问题。
