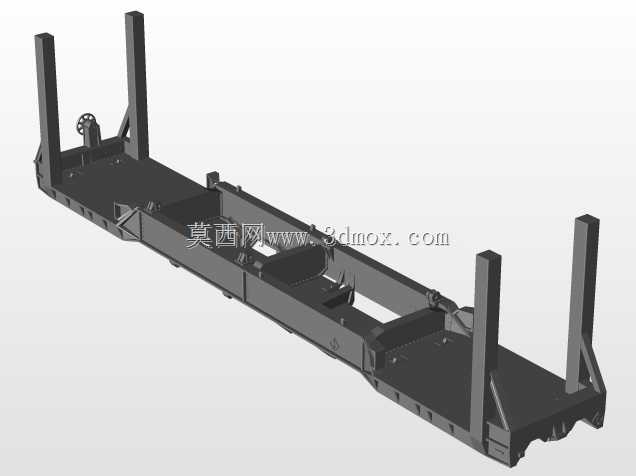

铁路货运平车承载底盘结构三维设计

　　该结构为铁路货运平车的核心承载底盘部件，主要应用于厂矿内部专线、干线铁路的大宗成件货物、长尺寸型材、重型设备构件的运输作业场景，区别于棚车、敞车的封闭或半封闭结构，平车底盘无侧墙、端墙遮挡，可适配不同外形尺寸的货物装载，尤其适合运输超出普通车厢边界的长大货物，配合端部的立式限位立柱，可对横向易窜动的长条形货物形成侧向约束，避免运输过程中货物移位侵限。从功能特性来看，底盘主体采用低合金高强度钢的焊接框架结构，主纵梁沿车辆长度方向贯通布置，作为主要的承力构件，承担满载工况下的垂向载荷、列车启动制动时的纵向冲击载荷，以及通过曲线轨道时的横向偏载力；横梁采用等间距布置的槽型截面构件，与主纵梁焊接形成整体网格框架，

　　上方铺设的花纹承载面板可增大与货物底部的摩擦力，减少货物滑动风险。端部设置的手轮式锁紧机构，可配合立柱的插拔式安装结构，根据装载货物的宽度需求调整立柱的固定位置，无需额外焊接固定件，适配不同规格货物的装载限位需求，立柱采用矩形空心截面设计，在保证足够抗弯强度的前提下降低自身重量，减少车辆自重带来的无效载荷。设计过程中优先考虑了轨道车辆的限界要求，整体宽度严格控制在标准轨距车辆的限界尺寸以内，底盘下部的走行部安装位预留了标准转向架的连接接口，可直接适配现有铁路通用转向架的安装尺寸，无需额外设计转接构件；主纵梁的截面高度经过载荷校核，在满载60t均布载荷的工况下，最大挠度控制在允许范围内，避免长期重载下出现永久变形。

　　底盘两端的承冲击座位置做了局部加厚处理，对应车钩安装位的加强筋布置可分散列车连挂时的瞬时冲击力，避免应力集中导致的焊缝开裂问题。从安装边界来看，底盘整体长度适配标准货运平车的定距要求，两侧的吊点位置预留了整体吊装的工艺孔，方便生产组装过程中的转运作业，底部的制动管路安装槽沿纵梁内侧布置，可保护制动管路免受货物剐蹭，同时方便日常检修维护。不同于客运车辆的底盘设计，货运平车底盘更侧重承载能力与结构耐用性，所有外露的连接部位均采用防松设计，适配铁路运输过程中持续的振动工况，避免紧固件松动脱落；承载面板上预留的系绳环安装位，可配合绳索、紧固器对货物进行多点绑扎，进一步提升运输过程中的货物稳定性。在结构细节处理上，

　　所有焊缝位置均做了圆弧过渡处理，减少应力集中点，提升结构的疲劳寿命，适配铁路车辆长周期、重载荷的使用需求；立柱与底盘的连接位置采用锥面定位结构，可快速完成立柱的拆装作业，当运输超宽货物时可将立柱拆除，完全释放底盘的装载宽度空间，提升车辆的适配性。底盘侧面的检查孔预留位置，可方便日常运维过程中检查内部纵梁、横梁的焊缝状态，无需拆解上部承载面板即可完成结构探伤作业，降低后期维护成本。
