Airpatrol智能控制终端外壳结构设计

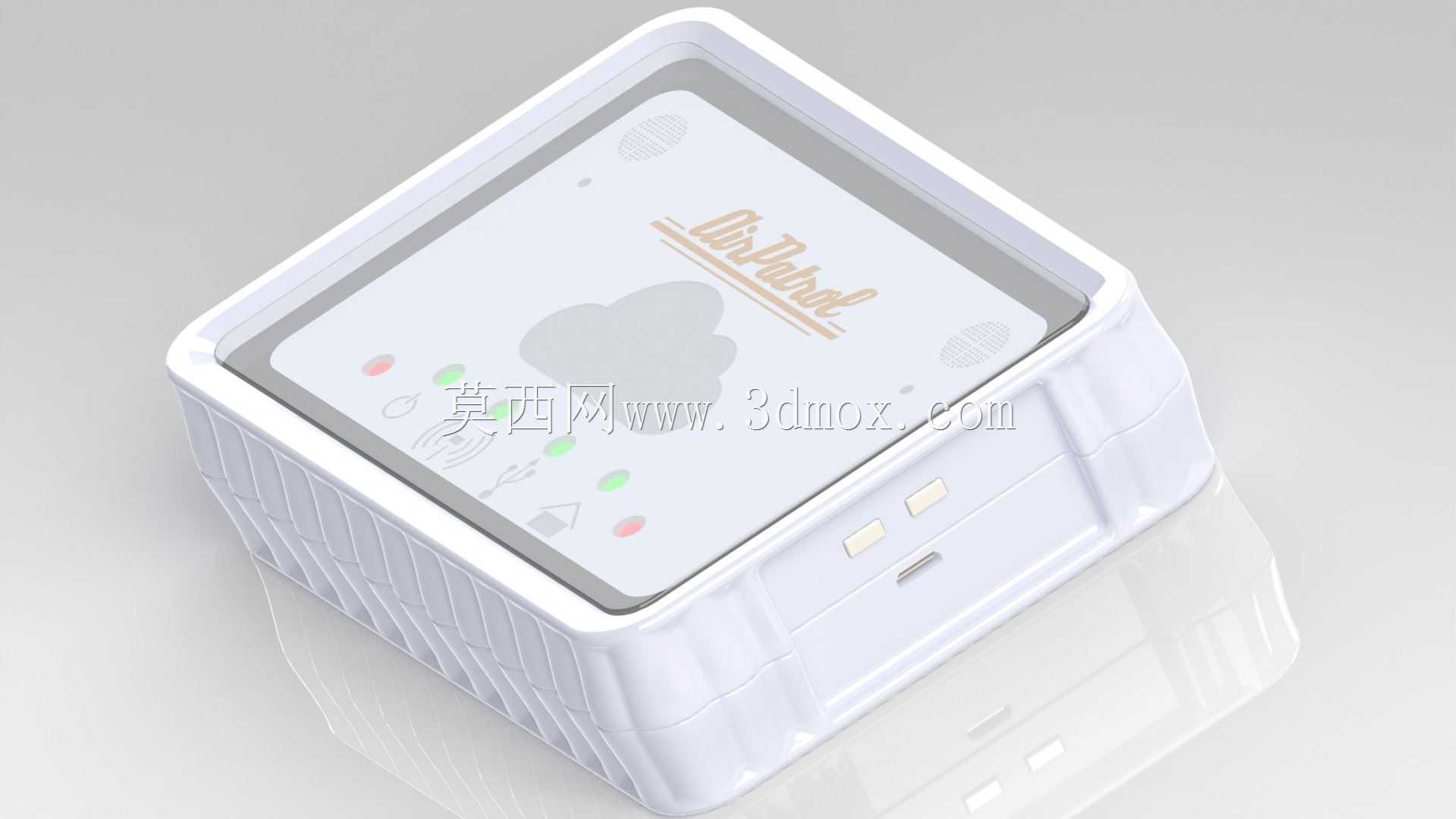

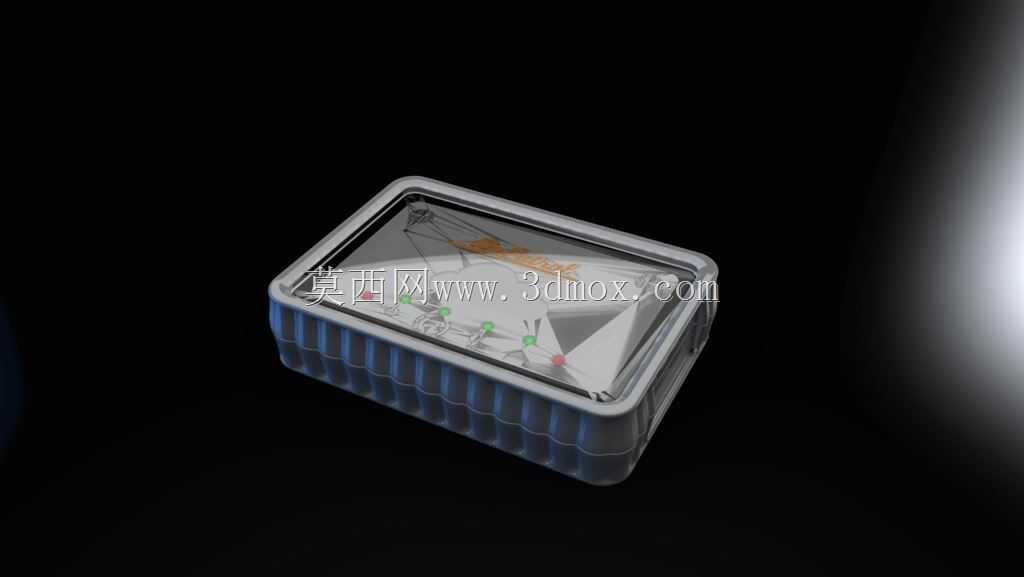

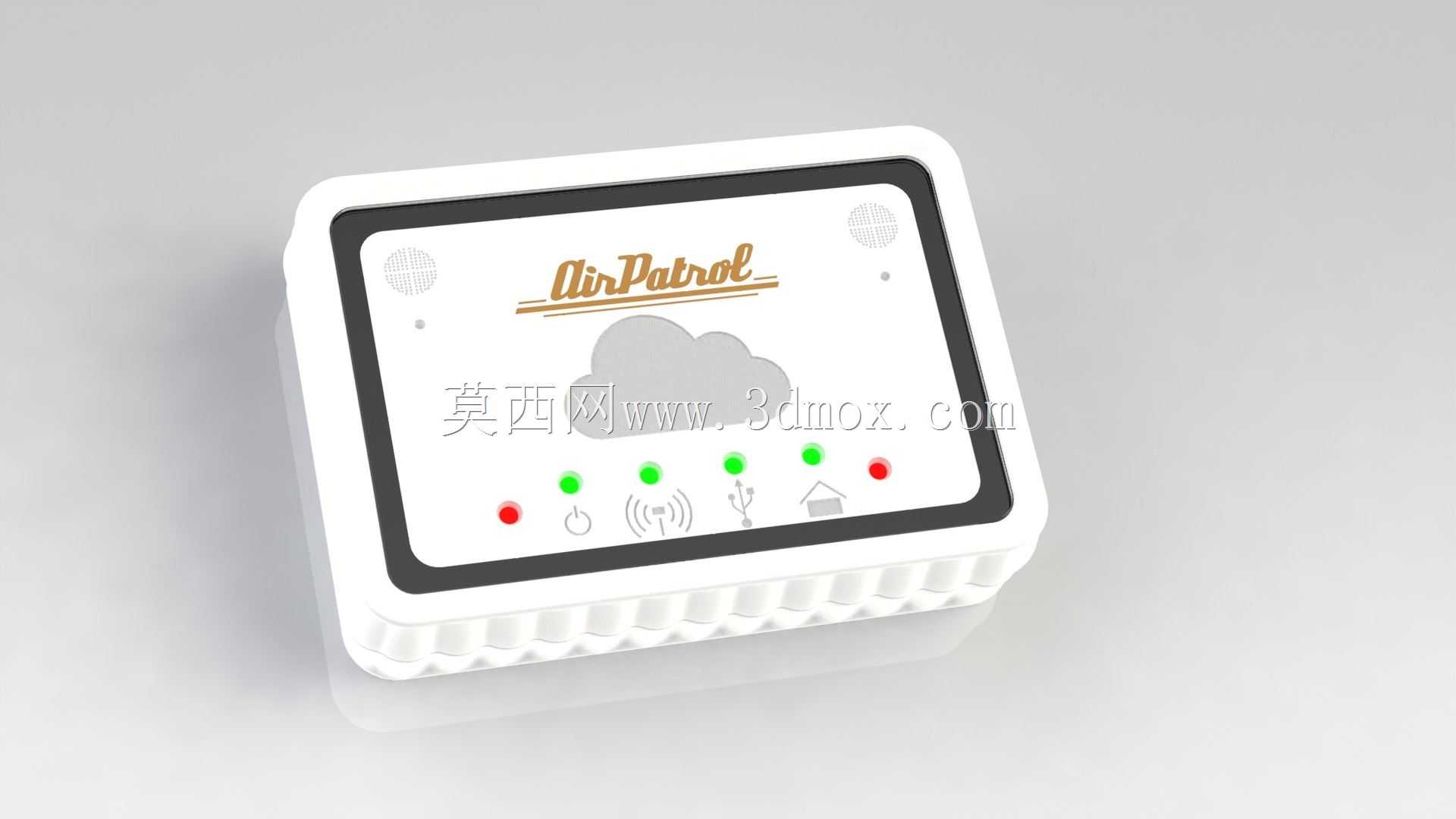

　　这款控制终端外壳主要面向小型楼宇自控、智能家居末端控制场景设计，适配壁挂式安装的室内环境控制类设备使用，日常可承载环境参数采集、设备状态反馈、本地触控操作等核心功能，外壳整体采用方正圆角的造型设计，正面预留整块透明显示视窗区域，视窗下方排布状态指示灯与功能标识位，可直观反馈设备运行、网络连接、故障告警等不同工作状态。从结构设计层面来看，壳体采用上下扣合的装配方式，侧边预留均匀的卡扣位，无需额外螺丝即可实现上下壳的紧密贴合，同时在壳体底部设计有规整的防滑支撑筋条，既可以满足桌面平放使用的防滑需求，也能在壁挂安装时预留出走线与散热的间隙，避免壳体与安装墙面完全贴合导致的散热不畅问题。正面的显示视窗采用嵌入式安装结构，

　　视窗边缘设计有一圈限位挡边，可直接将透明塑料显示面板卡入挡边内，配合背部的定位柱实现面板的精准固定，无需额外粘接即可保证视窗的平整性，避免显示区域出现歪斜、漏光等问题。指示灯区域在壳体内部对应设计有导光柱安装位，每个指示灯位都做了独立的隔光槽处理，避免相邻指示灯之间出现串光问题，保证不同颜色的状态指示清晰可辨，即使在室内光线较强的环境下也能准确识别设备状态。壳体的侧边做了均匀的圆角过渡处理，所有外露边缘都做了0.3mm的倒角去毛刺处理，避免安装与使用过程中划伤操作人员，同时圆角设计也能提升注塑生产时的熔体流动性，减少壳体边角处的缺胶、应力集中等注塑缺陷。安装边界方面，壳体背部设计有两个标准的壁挂安装孔位，

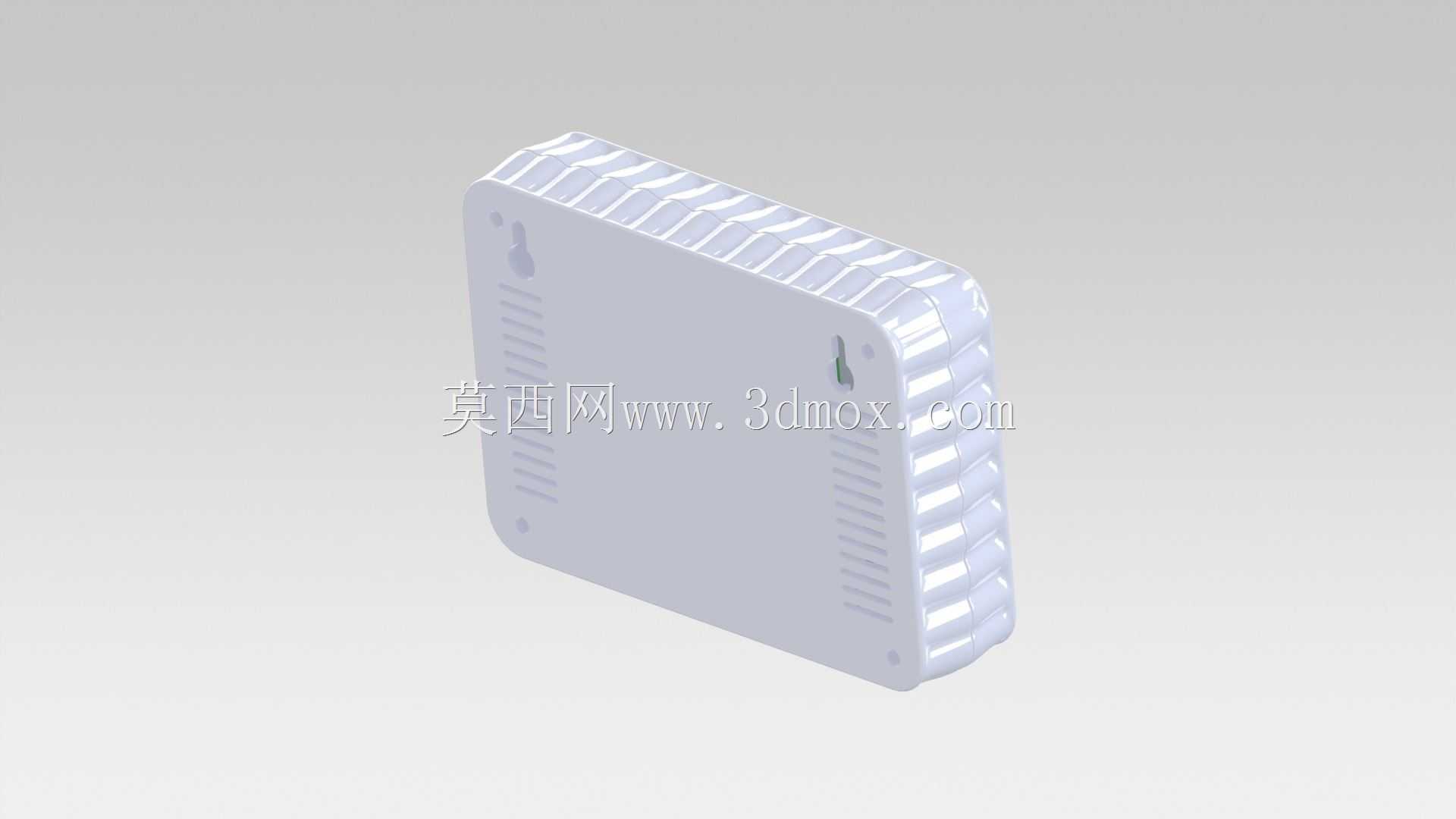

　　孔位间距符合常规86型接线盒的安装尺寸，既可以直接通过膨胀螺丝固定在墙面，也可以适配标准的墙面暗装盒进行安装，无需额外定制安装支架，降低现场安装的适配成本。壳体内部的空间做了分区规划，显示区域对应预留PCB板的安装定位柱，定位柱高度经过精准核算，保证PCB板上的显示模块与正面透明视窗的间距控制在1mm以内，避免显示内容出现视差、模糊等问题；侧边区域预留接线端子的让位空间，底部对应设计有走线槽位，方便外部电源线、通讯线的接入与固定，避免线材挤压内部元器件。考虑到室内使用的环境特性，壳体上下结合面设计有一圈嵌入式的防水筋，配合扣合结构可实现IP30的防护等级，能够阻挡日常环境中的灰尘、飞溅的水滴进入壳体内部，满足普通室内办公、

　　家居场景的使用防护需求。壳体底部的支撑筋条采用等间距排布设计，筋条高度为2mm，既可以保证平放时的支撑稳定性，也能在设备长时间运行时，通过筋条之间的空隙形成空气对流通道，带走壳体内部元器件工作产生的热量，避免内部热量堆积导致的元器件寿命缩短问题。正面的功能标识区域采用下沉式设计，可直接粘贴丝印好的功能标识贴膜，下沉深度与贴膜厚度一致，保证贴膜粘贴后与壳体表面齐平，避免日常擦拭过程中贴膜边缘起翘脱落。从注塑工艺角度考量，壳体整体壁厚控制在2mm均匀壁厚，所有筋位厚度都不超过壁厚的60%，有效避免注塑生产过程中出现缩痕、翘曲等变形问题，同时壳体的脱模斜度控制在1.5度，保证注塑生产时的顺利脱模，提升量产时的成品率。
