带尾喷结构的喷气发动机剖视三维设计

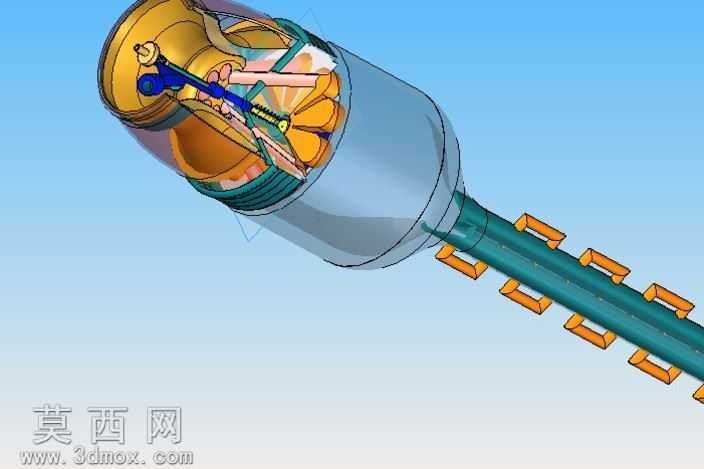

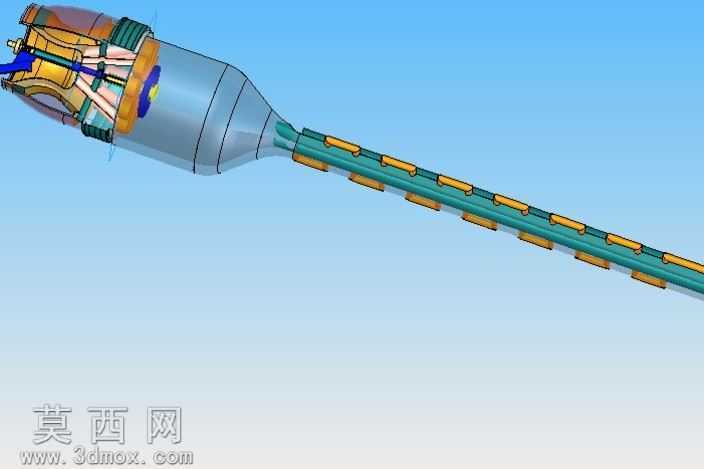

本作品为喷气发动机的剖视展示三维模型，建模过程中采用半剖视的呈现方式，将发动机内部核心结构与外部壳体形态完整展现，兼顾外观辨识度与内部结构的可读性。建模阶段首先梳理喷气发动机的整体布局逻辑，从前段进气压缩段到中段燃烧做功段，再到后段尾喷排气段依次搭建基础特征，通过旋转、拉伸、阵列等基础建模命令构建主体轮廓，针对内部的压气机叶片、涡轮叶片、供油管路、传动连接件等精细部件，采用草图驱动特征的方式逐一还原结构形态，对叶片的曲面弧度、管路的弯折走向、连接件的装配位置都做了对应还原，保证各部件之间的装配逻辑符合喷气发动机的实际工作原理。材质与渲染阶段，针对不同部件赋予差异化的材质表现：外部壳体采用哑光浅灰金属材质模拟航空发动机机匣的质感，内部涡轮、压气机等高温工作部件采用暖金色金属材质区分，传动杆件采用深蓝色金属材质突出结构层次，尾喷管段采用深青绿色金属材质，尾喷管外侧的整流凸块采用亮橙色材质做视觉区分，背景采用浅蓝到浅灰的渐变底色，搭配柔和的环境光照，让半剖后的内部结构清晰可辨，同时保留整体结构的立体感。设计思路上采用剖视展示的方案，打破完整外壳的视觉遮挡，让观看者可以直观理解喷气发动机从进气、压缩、燃烧到排气的完整结构路径，尾喷管段的加长设计搭配阵列排布的整流凸块，还原了带加力段的喷气发动机尾段特征，内部各功能部件的排布遵循真实喷气发动机的结构逻辑，既保证了模型的视觉展示效果，也清晰呈现了这类动力装置的核心构造特点，整体模型结构完整，部件层级清晰，材质区分明确，能够直观展现喷气发动机的内部构造与外部形态特征。
