透明效果汽车发动机外壳参数化三维设计

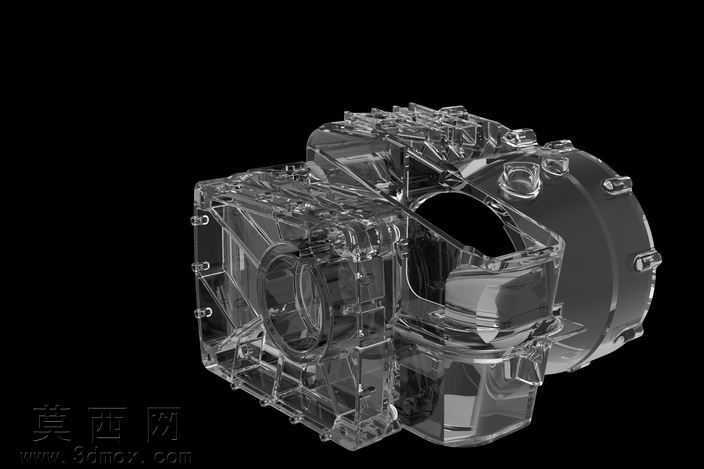

本作品为发动机外壳的参数化三维设计成果，采用参数化建模思路完成整体结构搭建，建模过程中以发动机实际装配需求为核心基准，先梳理外壳的功能分区：前端与传动端对接的安装位、侧面与周边附件适配的连接凸台、上部的油路与传感器预留接口、下部的壳体加强筋布局，每一处结构都对应发动机实际运行中的受力、密封、装配需求。建模阶段通过参数化草图绘制壳体的基础轮廓，对壳体壁厚做均匀化参数控制，保证不同区域的壁厚偏差控制在合理区间，避免后续生产中出现缩孔、应力集中等问题；针对壳体上的安装孔位，采用阵列与特征镜像的方式完成布局，所有孔位的位置参数都可根据配套部件的尺寸调整快速修改，大幅提升模型的复用性。材质与渲染阶段，为了清晰展示壳体内部的结构布局，采用高透亚克力质感的透明材质赋予模型，调整材质的折射率、反射率与透明度参数，既保留壳体外部的轮廓细节，又能直观呈现内部腔体的分隔结构、加强筋的走向、安装位的深度；渲染时采用黑色纯色背景突出模型主体，通过多角度布光勾勒壳体的棱线与曲面转折，让透明材质的通透感与结构的厚重感形成平衡，清晰展现每一处结构细节。结构设计上，充分考虑发动机外壳的承载需求，在壳体受力集中的轴承安装位、连接法兰处做了局部加厚处理，在壳体外壁布局纵横交错的加强筋，在不额外增加整体壁厚、控制壳体重量的前提下，提升壳体的整体结构强度，降低运行过程中的振动形变；同时在壳体的边角处做了圆角过渡处理，既避免应力集中，也符合实际铸造生产的工艺要求，减少铸造过程中的边角缺陷。整个建模过程严格遵循自上而下的设计逻辑，先确定整体的装配基准与核心尺寸，再逐步细化局部特征，所有特征之间保留完整的参数关联，修改核心尺寸即可快速生成不同规格的发动机外壳模型，可直接用于后续的装配验证、结构仿真与生产参考。
